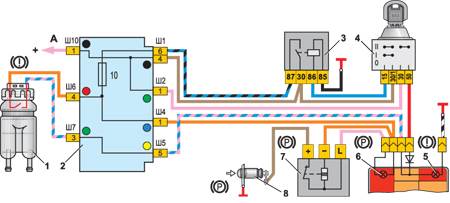

12.5. Схема соединений контрольных ламп тормозной системы

1 – датчик уровня тормозной жидкости;
2 – монтажный блок;
3 – реле зажигания;
4 – выключатель зажигания;
5 – контрольная лампа уровня тормозной жидкости;
6 – контрольная лампа стояночного тормоза;
7 – реле-прерыватель контрольной лампы стояночного тормоза;
8 – выключатель контрольной лампы стояночного тормоза;
А – к выводу “30” генератора
