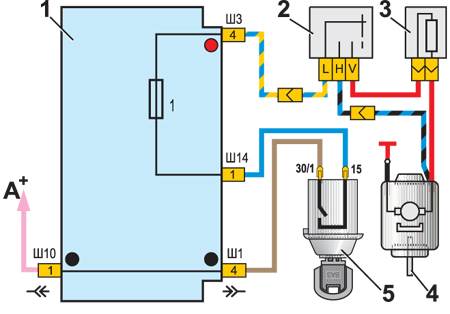

12.7. Схема включения электродвигателя вентилятора отопителя

1 – монтажный блок;
2 – переключатель электродвигателя отопителя;
3 – дополнительный резистор;
4 – электродвигатель отопителя;
5 – выключатель зажигания;
А – к выводу “30” генератора
