4.17. Выпуск отработавших газов

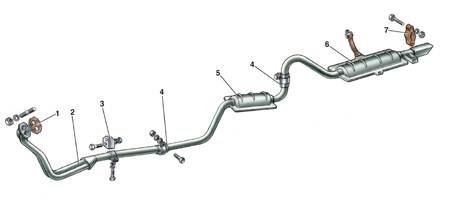

Выпуск отработавших газовs

1 – прокладка;
2 – приемная труба глушителей;
3 – кронштейн крепления приемной трубы;
4 – хомуты;

5 – дополнительный глушитель;
6 – основной глушитель;
7 – подушка крепления выпускной трубы глушителей

Отработавшие газы отводятся из двигателя от выпускного трубопровода через приемную трубу 2, затем через дополнительный глушитель 5 и основной глушитель 6.

Между фланцами выпускного трубопровода и приемной трубы устанавливается уплотнительная прокладка 1. Трубы глушителей соединяются между собой хомутами 4.

Приемная труба крепится к кронштейну 3, установленному на задней крышке коробки передач.

Основной глушитель с выпускной трубой крепятся к полу кузова двумя ремнями и резиновой подушкой 7.

Глушители сварные, вместе с трубами образуют неразборные узлы и при ремонте, в случае выходsа из строя, должны заменяться новыми.
