8. Тормоза

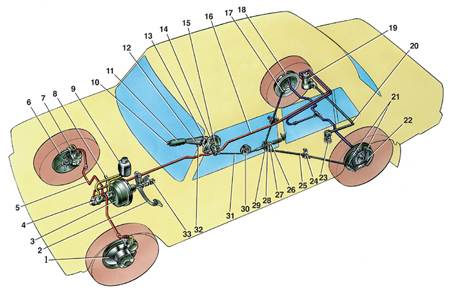

Схема тормозной системы

1 – диск тормоза;
2 – педаль тормоза;
3 – вакуумный усилитель;
4 – главный цилиндр гидропривода тормозов;
5 – трубопровод контура привода
передних тормозов;
6 – защитный кожух переднего тормоза;
7 – суппорт переднего тормоза;
8 – вакуумный трубопровод;
9 – бачок главного цилиндра;
10 – кнопка рычага привода стояночного тормоза;
11 – рычаг привода стояночного тормоза;
12 – тяга защелки рычага;
13 – защелка рычага;
14 – кронштейн рычага привода
стояночного тормоза;
15 – возвратный рычаг;
16 – трубопровод контура привода
задних тормозов;
17 – фланец наконечника оболочки троса;
18 – колесный цилиндр заднего тормоза;
19 – регулятор давления задних тормозов;
20 – рычаг привода регулятора давления;
21 – колодки тормоза;
22 – рычаг ручного привода колодок;
23 – тяга рычага привода регулятора давления;
24 – кронштейн крепления наконечника оболочки троса;
25 – задний трос;
26 – контргайка;
27 – регулировочная гайка;
28 – втулка;
29 – направляющая заднего троса;
30 – направляющий ролик;
31 – передний трос;
32 – упор выключателя контрольной лампы стояночного тормоза;
33 – выключатель стоп-сигнала

Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной. Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод.

Рабочая тормозная система имеет два контура, обеспечивающие независимый привод передних и задних тормозных механизмов колес. Оба контура приводятся в действие от одной педали 2, которая с помощью кронштейна крепится вместе с педалью сцепления к панели передка кузова.

В гидравлический привод включены помимо педали тормоза:

    – главный тормозной цилиндр 4;
    – вакуумный усилитель 3;
    – бачок 9 главного цилиндра;
    – регулятор 19 давления задних тормозов;
    – тормозные механизмы передних и задних колес вместе с рабочими цилиндрами;
    – трубопроводы.
