11. Задний мост

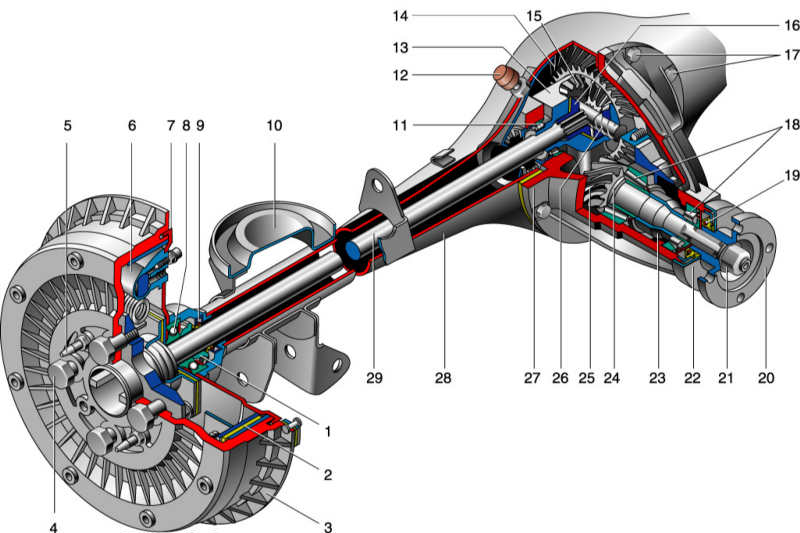

Задний мост в разрезе

1 – запорное кольцо полуоси;
2 – тормозная колодка;
3 – тормозной барабан;
4 – болт крепления колеса;
5 – направляющий штифт;
6 – тормозной цилиндр;
7 – тормозной щит;
8 – подшипник полуоси;
9 – манжета полуоси;
10 – опорная чашка пружины;
11 – подшипник дифференциала;
12 – сапун;
13 – корпус дифференциала;
14 – ведомая шестерня главной передачи;
15 – сателлит;

16 – полуосевая шестерня;
17 – болты крепления редуктора к картеру заднего моста;
18 – подшипники ведущей шестерни;
19 – манжета фланца ведущей шестерни;
20 – фланец;
21 – гайка ведущей шестерни;
22 – кольцо грязеотражательное;
23 – распорная втулка;
24 – регулировочная прокладка (кольцо);
25 – ведущая шестерня;
26 – ось сателлитов;
27 – корпус редуктора;
28 – балка заднего моста;
29 – полуось.

Описание конструкции

Задний мост автомобиля выполнен в виде пустотелой балки, к торцам которой приварены фланцы с посадочными местами под подшипники полуосей и отверстиями для крепления тормозных щитов. В середине к балке болтами крепится редуктор главной передачи с дифференциалом, а со стороны фланцев в балку вставлены две полуоси, передающие крутящий момент от редуктора к задним колесам.

Задний мост у всех «классических» автомобилей ВАЗ (кроме полноприводных моделей) унифицирован и в зависимости от модели может комплектоваться редуктором с передаточным числом 3,9 или 4,1.

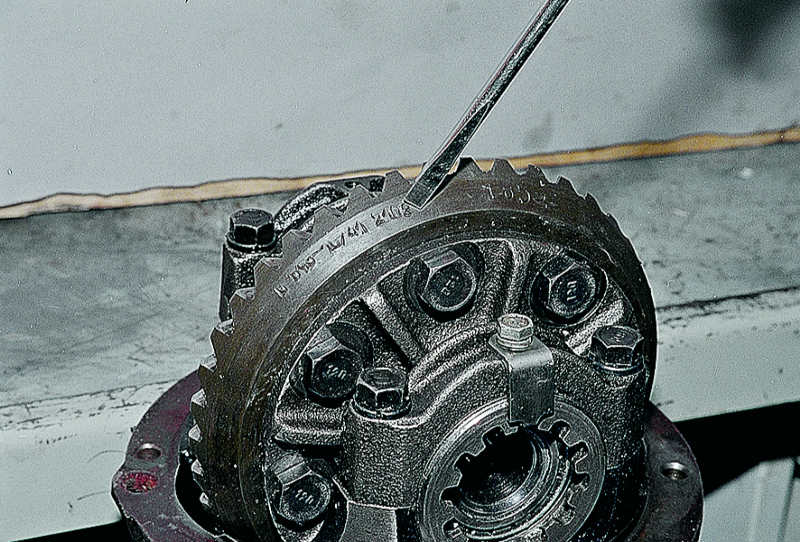

Место маркировки передаточного числа на ведомой шестерне.

Ведущая и ведомые шестерни редуктора подбираются парами и при повреждении хотя бы одной из них – заменяются в комплекте.

Ведущая шестерня установлена на двух роликовых конических подшипниках, между их внутренними кольцами вставлена упругая распорная втулка. При затягивании гайки на хвостовике ведущей шестерни эта втулка деформируется, обеспечивая предварительный натяг в подшипниках.

Между ведущей шестерней и ее подшипником установлено регулировочное кольцо, определяющее осевое положение ведущей шестерни.

Ведомая шестерня главной передачи крепится болтами к корпусу дифференциала, который установлен на двух роликовых конических подшипниках. Предварительный натяг в этих подшипниках, а также величина зазора между зубьями ведущей и ведомой шестерен регулируются кольцевыми гайками, завернутыми в разъемные постели подшипников. Внутри корпуса дифференциала на оси свободно сидят два сателлита, входящие в зацепление с полуосевыми шестернями.

Полуось внутренним концом входит в шлицевое отверстие полуосевой шестерни, а наружным опирается на шариковый подшипник, входящий во фланец балки и запираемый там пластиной. Пластина совместно с маслоотражателем и щитом тормоза крепится четырьмя болтами к фланцу балки. В гнезде балки моста установлена манжета. От осевого смещения подшипник фиксируется на полуоси запорным кольцом.

На щите тормозов крепятся тормозные колодки, тормозной цилиндр с трубкой подвода тормозной жидкости и оболочка троса стояночного тормоза.

К фланцу полуоси двумя направляющими штифтами крепится тормозной барабан.

Для заливки и слива масла установлены две пробки с конической резьбой.
