16.11.8. Замена ротора распределителя

ПОРЯДОК ВЫПОЛНЕНИЯ

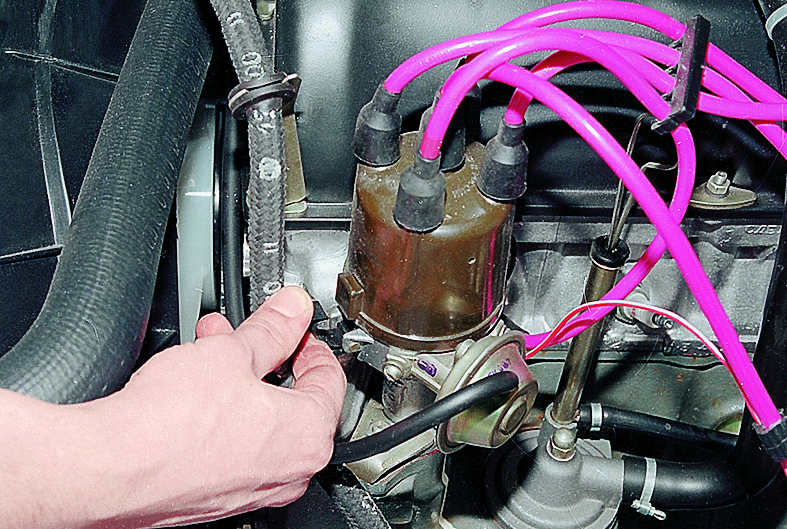

Отщелкиваем зажимы крепления крышки распределителя зажигания.

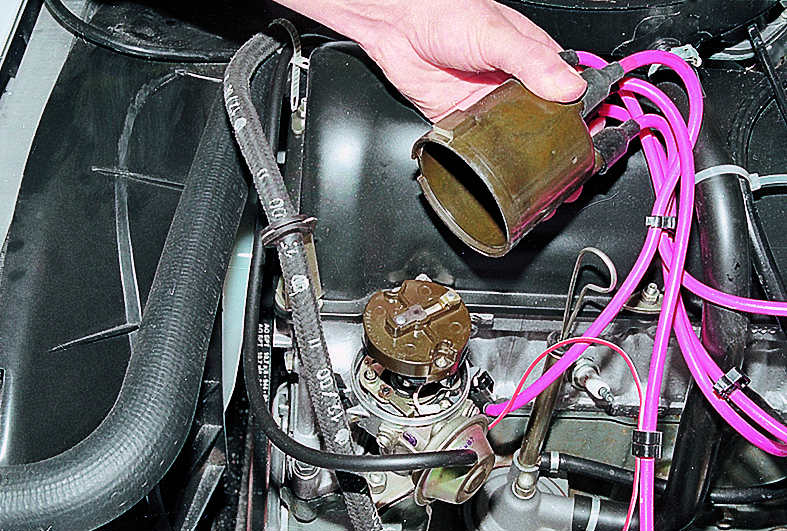

Снимаем крышку.

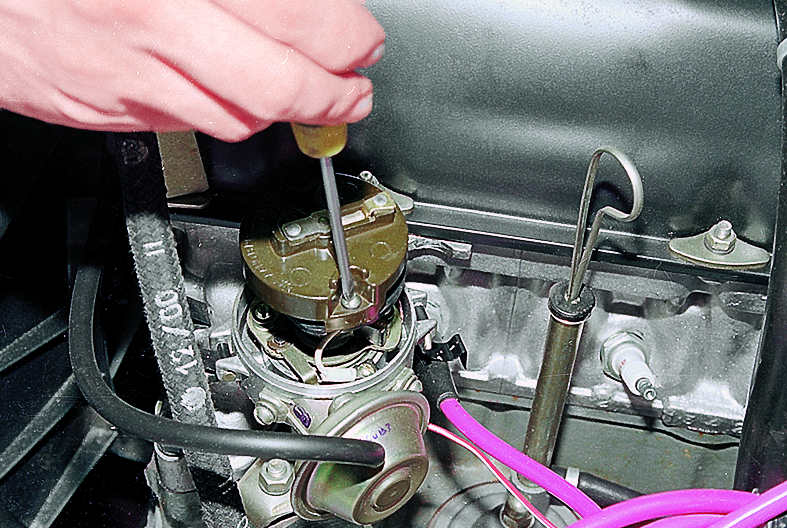

Отворачиваем два винта крепления ротора…

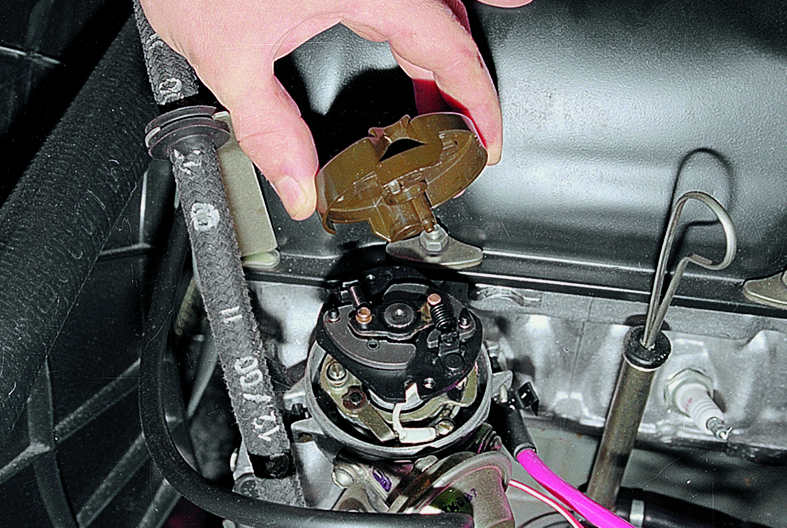

…и снимаем его.

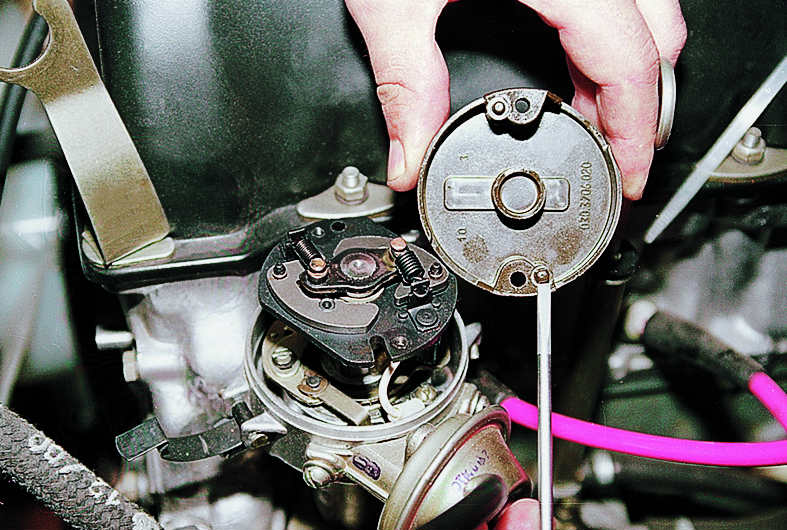

Устанавливаем новый ротор прямоугольным выступом в овальный паз опорной пластины.

Надеваем крышку распределителя и защелкиваем зажимы.
