16.12.22. Замена лампы подсветки часов

ПОРЯДОК ВЫПОЛНЕНИЯ

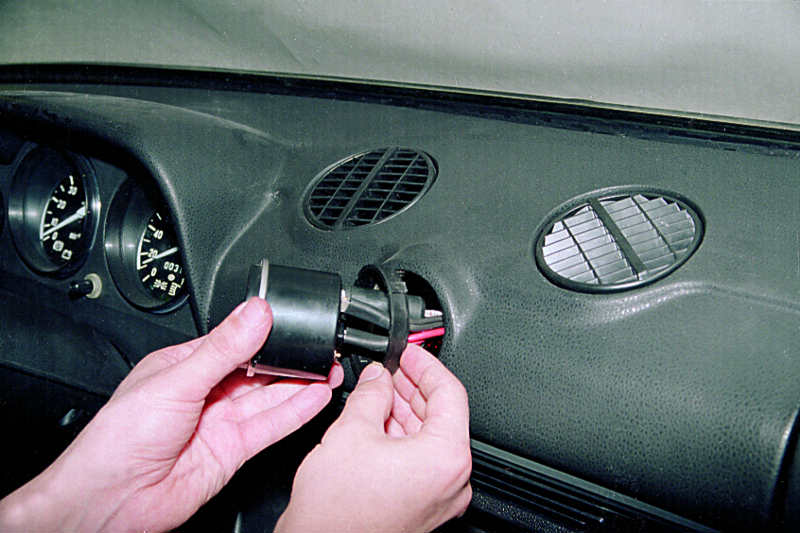

Вынимаем часы из фиксирующего пальца в панели (при необходимости помогая отверткой). Кольцо может сдвинуться вместе с часами.

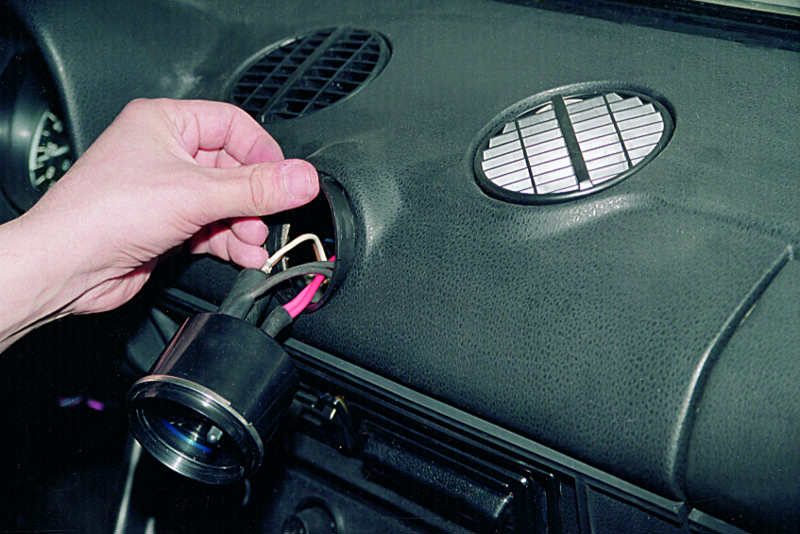

Вынимаем патрон и меняем неисправную лампу.

Если кольцо осталось на часах, снимаем его...

...и вставляем в отверстие приборной панели.

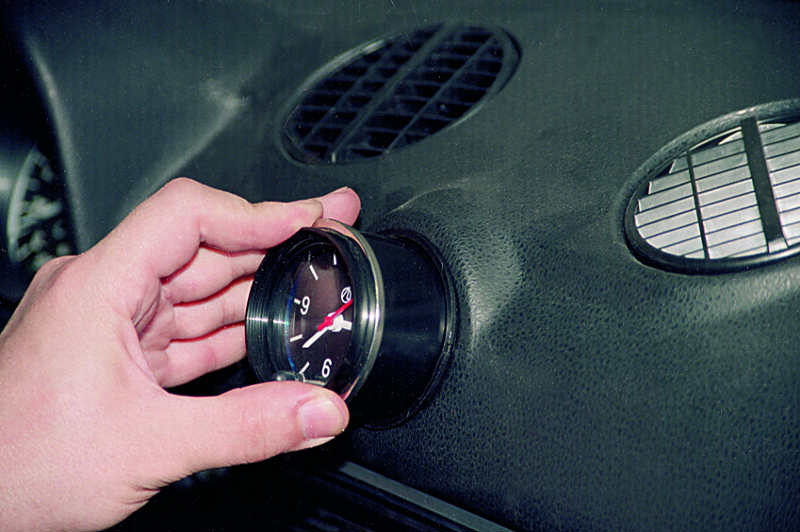

Устанавливаем часы на место.
