16.4. Замена основного и дополнительного блоков предохранителей

 ПОРЯДОК ВЫПОЛНЕНИЯ

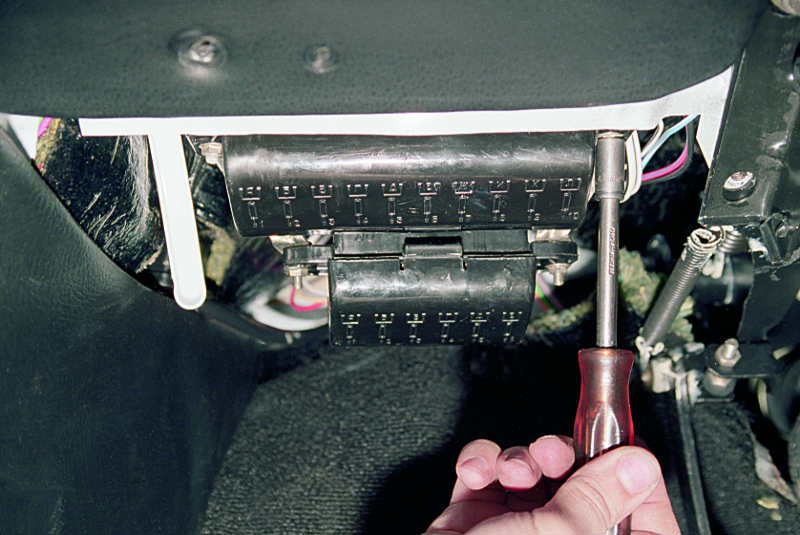

Головкой «на 8» отворачиваем две гайки крепления блоков предохранителей к кузову...

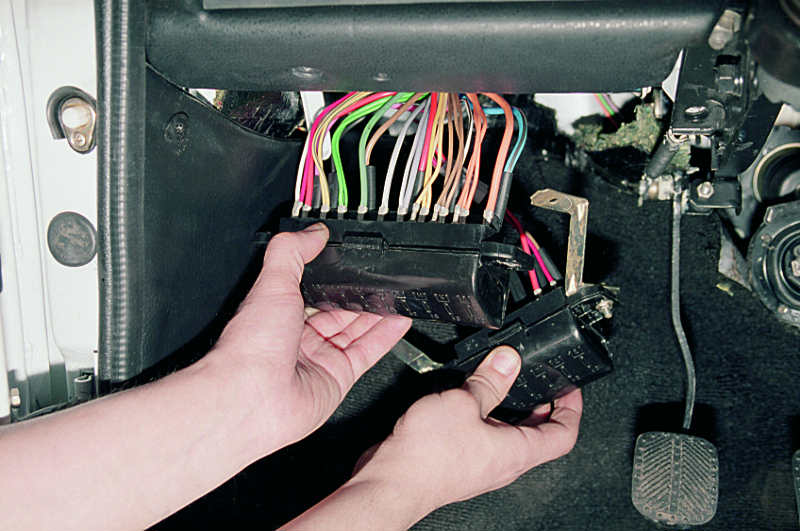

...и снимаем блоки.

Чтобы не запутаться, каждый отсоединенный провод сразу присоединяем к соответствующему выводу нового блока.
Для замены только дополнительного блока...

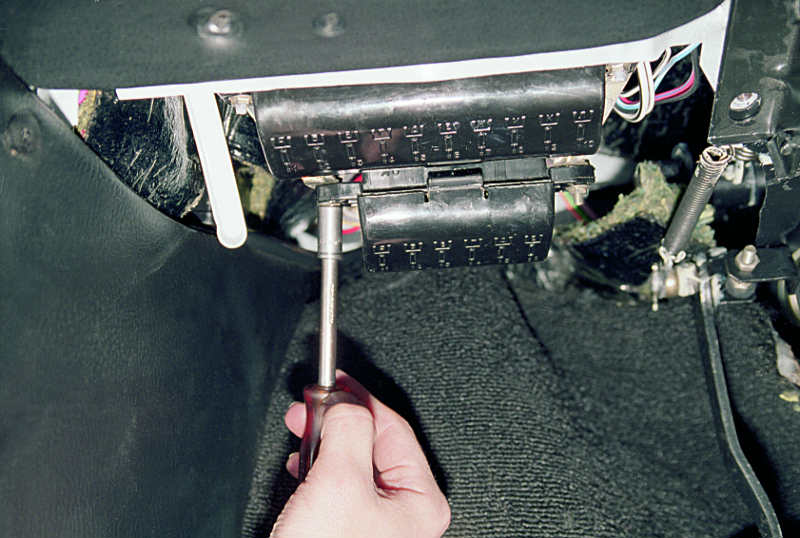

...той же головкой «на 8» отворачиваем две гайки крепления дополнительного блока к кронштейнам и пересоединяем провода на новый блок, как сказано выше.
