20.10. Подшипники качения

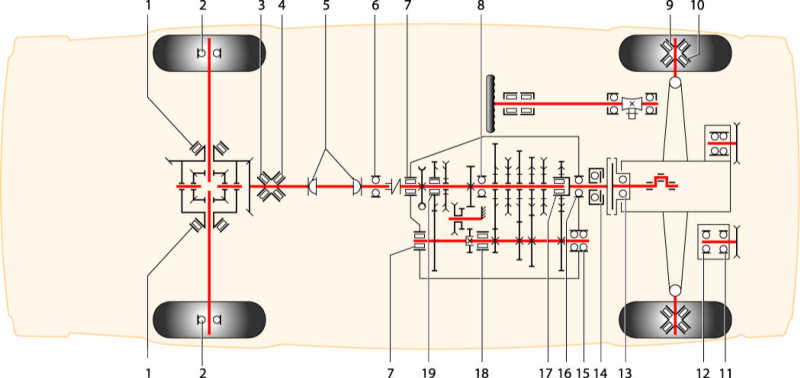

Схема расположения подшипников качения


№*

Обозначение ВАЗ/ГПЗ
Эскиз и размеры
Место установки на автомобиле
Кол-во
13
2101-1701031
6-180502К1УС9
Вал первичный коробки передач (опора передняя)
1
14
2101-1601182
360708КС17
Муфта выключения сцепления
1
15
2101-1701068
6-156704
Вал промежуточный коробки передач (опора передняя)
1
16
2107-1701033
6-50706ЕУ
Вал первичный пятиступенчатой коробки передач (опора задняя)
1
17
2101-1701108-01
46490Е
Вал вторичный коробки передач (опора передняя)
1
18
2101-1701073
6-92705К
Вал промежуточный четырех-ступенчатой коробки передач (опора задняя)
1
7
2107-1701073
6-92705АЕ1
Валы промежуточный и вторичный пятиступенчатой коробки передач (опоры задние)
2
8
2107-1701190
6В-50306Е2У
Вал вторичный пятиступенчатой коробки передач
1
7
20715580
6В-205КУ
Вал вторичный четырехступенчатой коробки передач (опора задняя)
1
6
28042320
В6-180505УС17Ш1
Опора карданного вала
1
5
2101-2202025-01
904902К5С14 (без крестовины)
Шарниры карданные
8
19
2108-1701031
66-422054Е
Блок шестерен пятой ступени
1
3
2101-2402041
6-7807У
Шестерня ведущая заднего моста (опора задняя)
1
1
2101-2403036
6-7707У
Коробка дифференциала (опора правая и левая)
2
2
2101-2403080
6-180306К1УС17
Полуось заднего моста
2
16
2101-1701033
6-50706У
Вал первичный четырехступен-чатой коробки передач (опора задняя)
1
8
2101-1701190
6-50306КУ
Вал вторичный четырехступен-чатой коробки передач (опора средняя)
1
11
24940230
6-180302У
Генератор (опора со стороны привода)
1
12
24940220
6-180201У
Генератор (опора со стороны выпрямителя)
1
9
2101-3103025
6-7804У
Ступица переднего колеса (наружная опора)
2
10
2101-3103020
6-7805У
Ступица переднего колеса (внутренняя опора)
2
4
2101-2402025 6-7705У
Шестерня ведущая заднего моста (опора передняя)
1
