3.19. Замена прокладки крышки головки блока цилиндров

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем с карбюратора корпус воздушного фильтра (см. Замена карбюратора).

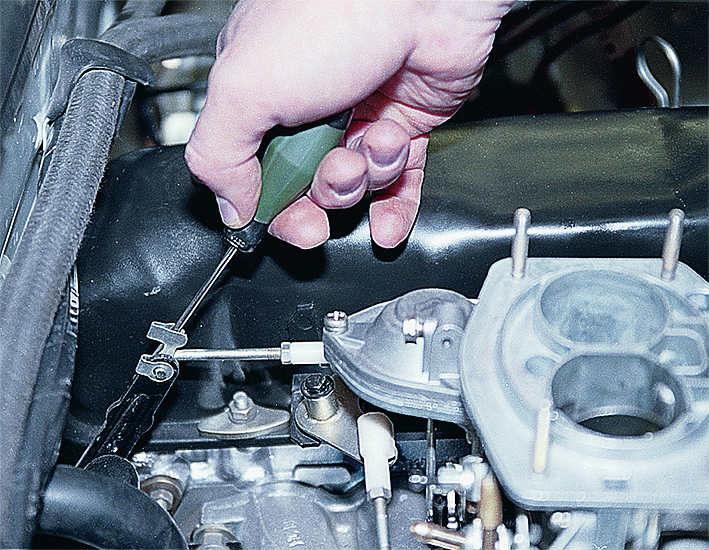

Тонкой отверткой поддеваем и снимаем пружинную скобу...

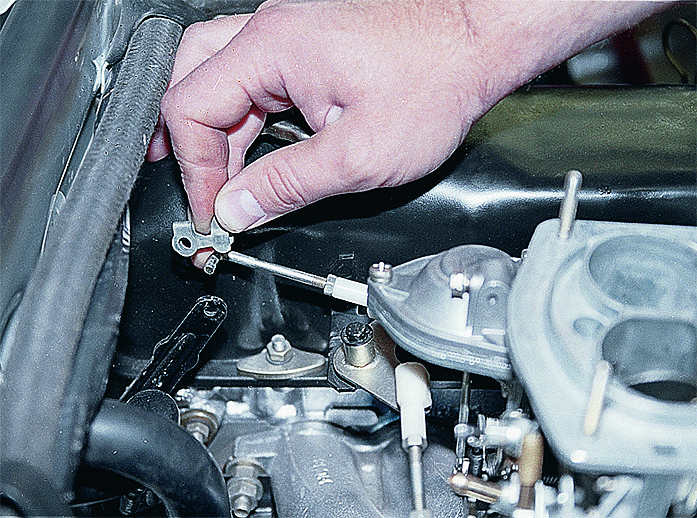

...и отсоединяем тягу от валика привода дроссельной заслонки.

Отверткой поддеваем и отсоединяем тягу привода дроссельной заслонки от карбюратора (см. Замена карбюратора).

Отверткой поддеваем и снимаем стопорную пружинную шайбу рычага.

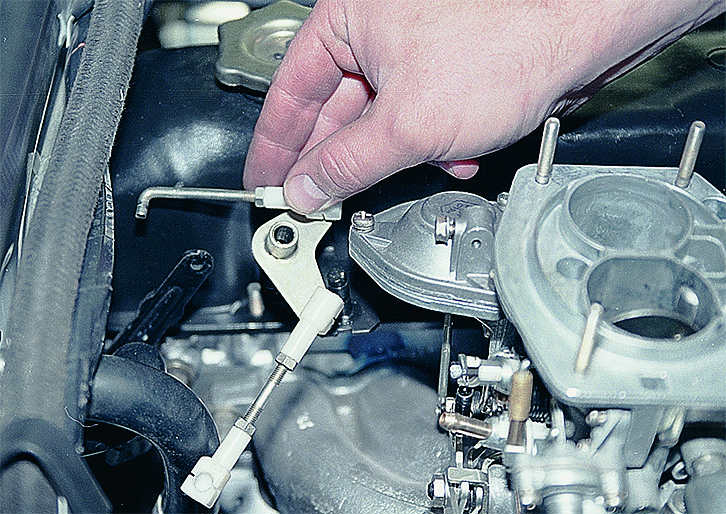

Снимаем с оси рычаг вместе с тягами.

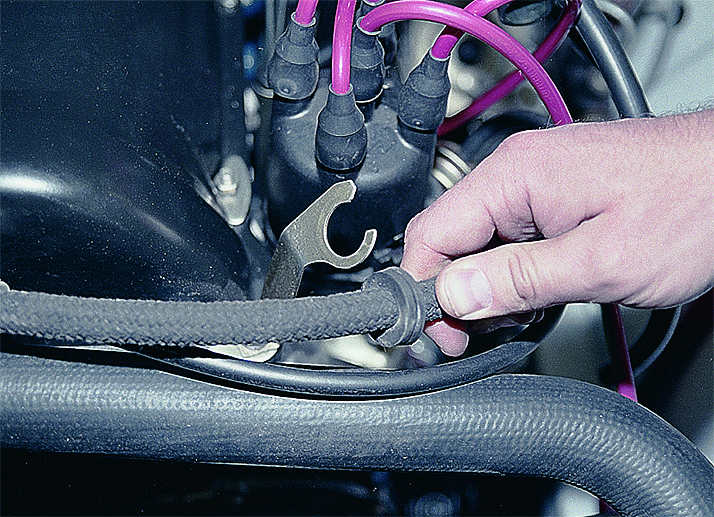

Снимаем с кронштейна топливный шланг карбюратора.

Ключом «на 10» отворачиваем восемь гаек крепления крышки головки блока цилиндров...

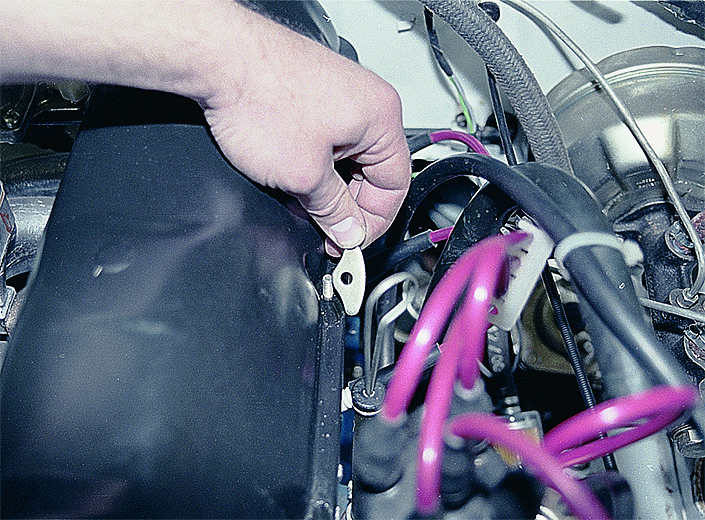

...и снимаем со шпилек специальные шайбы.

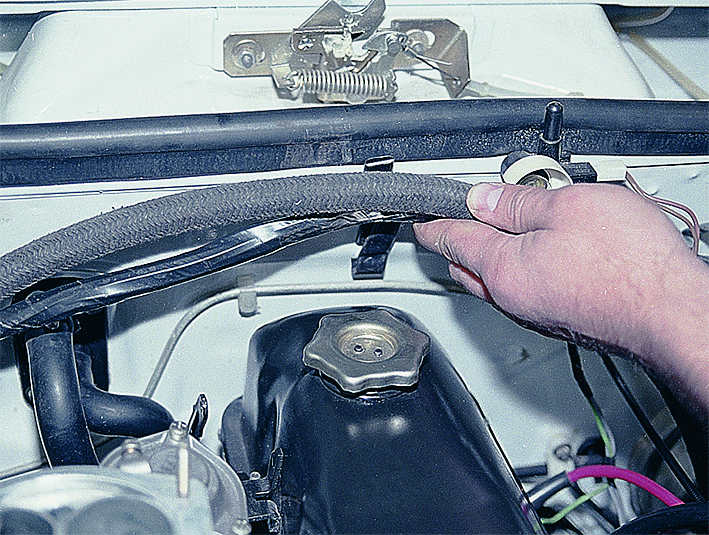

Разжимаем держатель и освобождаем шланг вакуумного усилителя тормозов и жгут проводов.

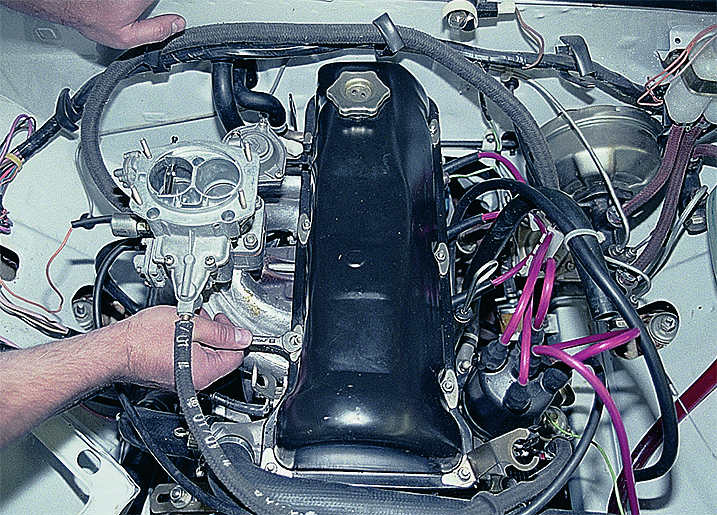

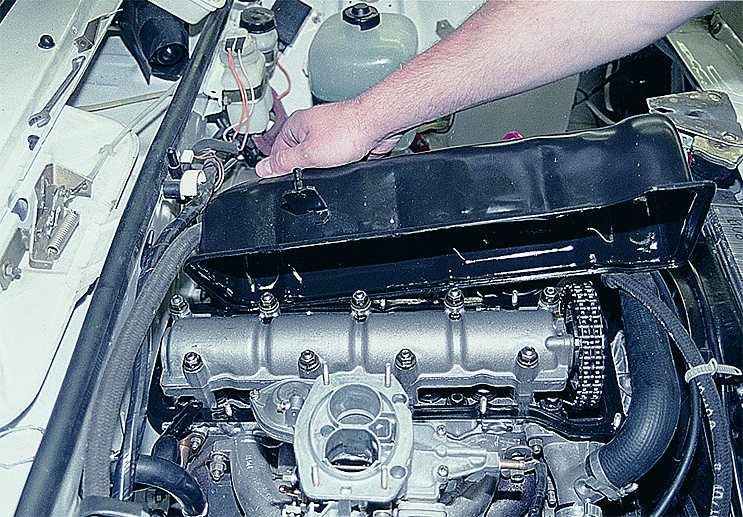

Снимаем крышку головки блока...

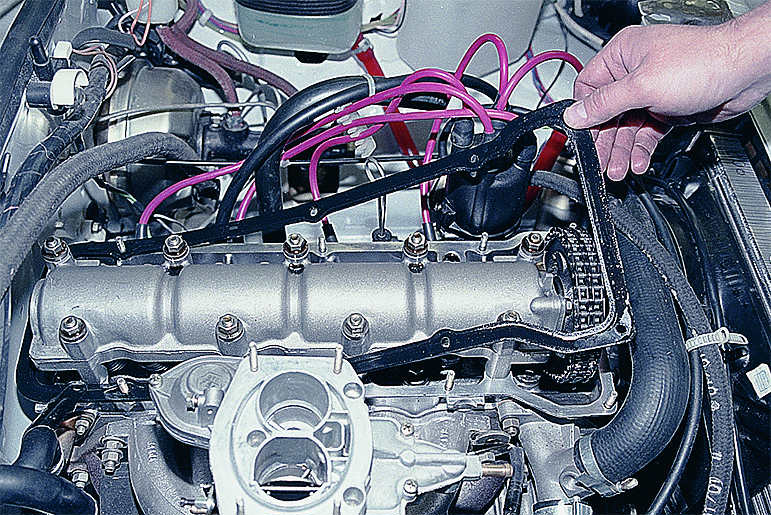

...и прокладку крышки.

Порядок затягивания гаек крепления крышки головки блока двигателей 2103, 2106.

Заменив прокладку, устанавливаем крышку в обратной последовательности, затягивая болты в порядке, указанном на рисунке.
