10.3.1.2. Электронный блок управления

—13. Схема системы впрыска

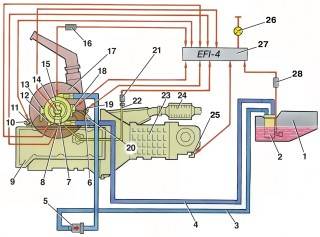

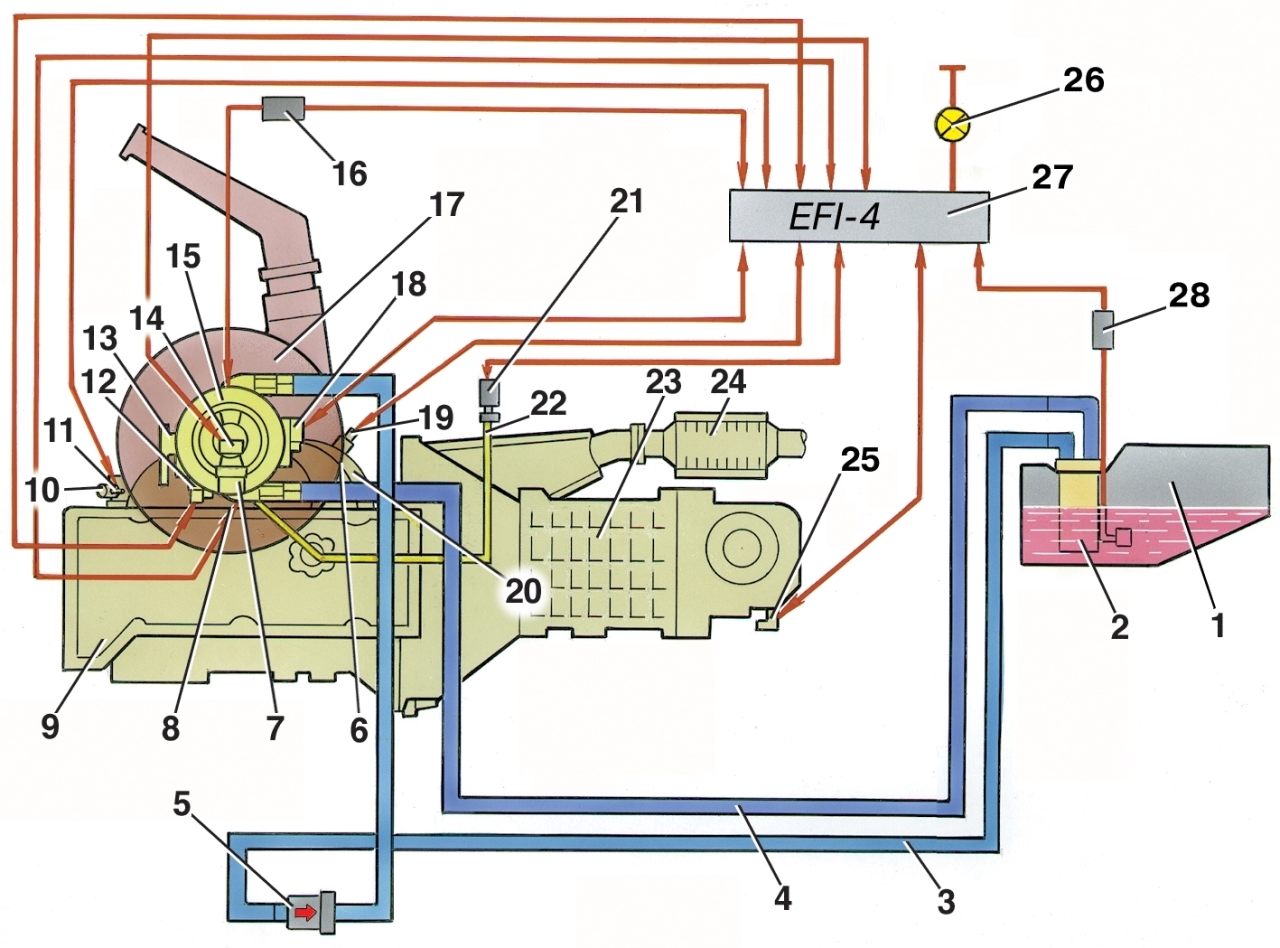

Рис. 10–13. Схема системы впрыска: 1 — топливный бак; 2 — электробензонасос с датчиком уровня топлива; 3 — подающая магистраль; 4 — сливная магистраль; 5 — топливный фильтр; 6 — впускная труба с электроподогревателем; 7 — регулятор давления; 8 — датчик температуры воздуха; 9 — двигатель; 10 — выпускной патрубок системы охлаждения; 11 — датчик температуры охлаждающей жидкости; 12 — регулятор холостого хода; 13 — сектор привода дроссельной заслонки; 14 — форсунка; 15 — агрегат центрального впрыска; 16 — реле подогревателя впускной трубы; 17 — воздушный фильтр; 18 — датчик положения дроссельной заслонки; 19 — датчик концентрации кислорода; 20 — выпускной коллектор; 21 — датчик абсолютного давления; 22 — трубка отбора разрежения; 23 — коробка передач; 24 — каталитический нейтрализатор; 25 — датчик скорости; 26 — контрольная лампа "CHECK ENGINE"; 27 — электронный блок управления; 28 — реле включения электробензонасоса

Электронный блок управления (ЭБУ) 27 (рис. 10–13), расположенный под вещевым ящиком, является управляющим центром системы впрыска топлива. Он непрерывно обрабатывает информацию от различных датчиков и управляет системами, влияющими на токсичность отработавших газов и на эксплуатационные показатели автомобиля.
В блок управления поступает следующая информация:
— о положении и частоте вращения коленчатого вала;
— об абсолютном давлении воздуха;
— о температуре воздуха;
— о температуре охлаждающей жидкости;
— о положении дроссельной заслонки;
— о содержании кислорода в отработавших газах;
— о напряжении в бортовой сети автомобиля;
— о скорости автомобиля;
— о запросе на включение кондиционера (если он установлен на автомобиле);
— сигнал с октан-потенциометра.
На основе полученной информации блок управляет следующими системами и приборами:
— топливоподачей (форсункой и электробензонасосом);
— системой зажигания;
— регулятором холостого хода;
— электроподогревом  впускной трубы;
— адсорбером системы улавливания паров бензина;
— вентилятором системы охлаждения двигателя;
— муфтой компрессора кондиционера (если он есть на автомобиле);
— системой диагностики.
Блок управления включает выходные цепи (форсунка, различные реле, и т.д.) путем замыкания их на массу через выходные транзисторы блока управления. Единственное исключение — цепь реле топливного насоса. Только на обмотку этого реле ЭБУ подает напряжение +12 В.
Блок управления имеет встроенную систему диагностики. Он может распознавать неполадки в работе системы, предупреждая о них водителя через контрольную лампу "CHECK ENGINE". Кроме того, он хранит диагностические коды, указывающие области неисправности, чтобы помочь специалистам в проведении ремонта.
Память. В электронном блоке управления имеется два вида памяти: оперативное запоминающее устройство (ОЗУ) и однократно программируемое постоянное запоминающее устройство (ППЗУ).
Оперативное запоминающее устройство это "блокнот" электронного блока управления. Микропроцессор ЭБУ использует его для временного хранения измеряемых параметров для расчетов и для промежуточной информации. Микропроцессор может по мере необходимости вносить в него данные или считывать их.
Микросхема ОЗУ смонтирована на печатной плате ЭБУ. Эта память является энергозависимой и требует бесперебойного питания для сохранения. При прекращении подачи питания содержащиеся в ОЗУ диагностические коды неисправностей и расчетные данные стираются.
Программируемое постоянное запоминающее устройство. В ППЗУ находится общая программа, в которой содержится последовательность рабочих команд (алгоритмы управления) и различная калибровочная информация. Эта информация представляет собой данные управления впрыском, зажиганием, холостым ходом и т.п., которые зависят от массы автомобиля, типа и мощности двигателя, от передаточных отношений трансмиссии и других факторов. ППЗУ называют еще запоминающим устройством калибровок.

—14. Электронный блок управления

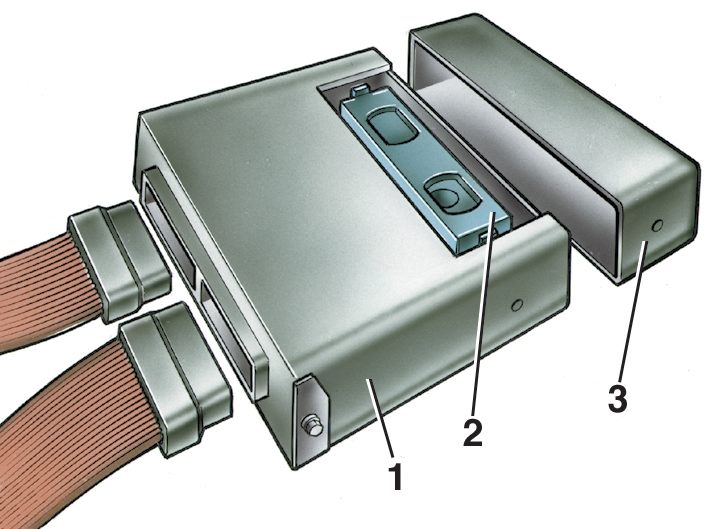

Рис. 10–14. Электронный блок управления: 1 — электронный блок управления; 2 — программируемое постоянное запоминающее устройство (ППЗУ); 3 — крышка

Содержимое ППЗУ не может быть изменено после программирования. Эта память не нуждается в питании для сохранения записанной в ней информации, которая не стирается при отключении питания, т.е. эта память является энергонезависимой. ППЗУ устанавливается в гнезде на плате ЭБУ (рис. 10–14) и может выниматься из ЭБУ и заменяться.
ППЗУ индивидуально для каждой комплектации автомобиля, хотя на разных моделях автомобилей может быть применен один и тот же унифицированный ЭБУ. Поэтому при замене ППЗУ важно установить правильный номер модели и комплектации автомобиля. А при замене дефектного ЭБУ необходимо оставлять прежнее ППЗУ (если оно исправно).
