10.3.1.5. Система зажигания

—28. Схема электрических соединений системы впрыска: 1 — электродвигатель вентилятора системы охлаждения двигателя

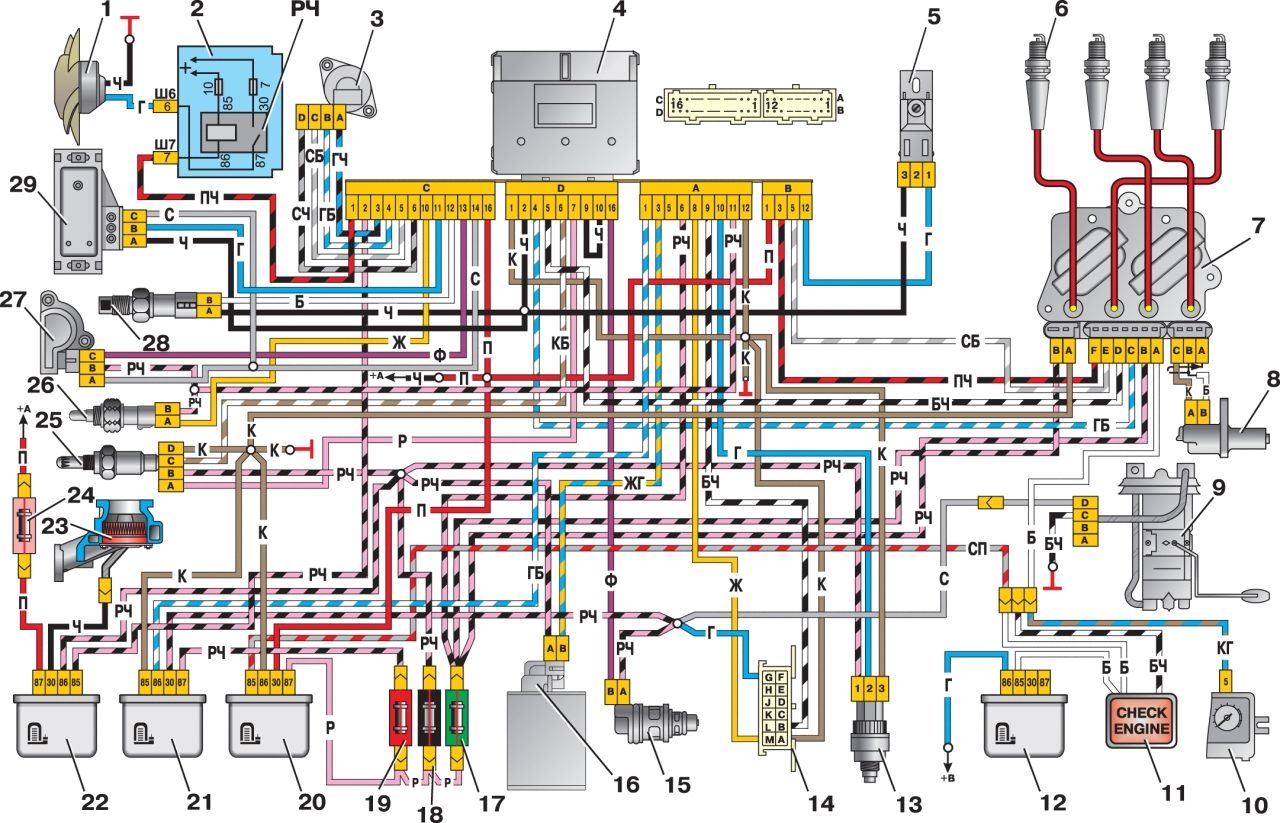

Рис. 10–28. Схема электрических соединений системы впрыска: 1 — электродвигатель вентилятора системы охлаждения двигателя: 2 — монтажный блок; 3 — регулятор холостого хода; 4 — электронный блок управления; 5 — октан-потенциометр; 6 — свечи зажигания; 7 — модуль зажигания; 8 — датчик положения коленчатого вала; 9 — электробензонасос с датчиком уровня топлива; 10 — тахометр; 11 — контрольная лампа "CHECK ENGINE"; 12 — реле зажигания автомобиля; 13 — датчик скорости; 14 — колодка диагностики; 15 — форсунка; 16 — клапан продувки адсорбера; 17, 18, 19 — предохранители системы впрыска; 20 — реле зажигания системы впрыска; 21 — реле включения электробензонасоса; 22 — реле электроподогревателя впускной трубы; 23 — электроподогреватель впускной трубы; 24 — предохранитель подогревателя впускной трубы; 25 — датчик концентрации кислорода; 26 — датчик температуры охлаждающей жидкости; 27 — датчик положения дроссельной заслонки; 28 — датчик температуры воздуха; 29 — датчик абсолютного давления; А — к клемме "плюс" аккумуляторной батареи; В — к клемме "15" выключателя зажигания; Р4 — реле включения электродвигателя вентилятора

В системе зажигания не используются традиционные распределитель и катушка зажигания. Здесь применяется модуль зажигания 7 (см. рис. 10–28), состоящий из двух катушек зажигания и управляющей электроники высокой энергии. Система зажигания не имеет подвижных деталей и поэтому не требует обслуживания. Она также не имеет регулировок (в том числе и угла опережения зажигания), т. к. управление зажиганием осуществляет ЭБУ.
В системе зажигания применяется метод распределения искры, называемый методом "холостой искры". Цилиндры двигателя объединены в пары 1–4 и 2–3 и искрообразование происходит одновременно в двух цилиндрах: в цилиндре, в котором заканчивается такт сжатия (рабочая искра), и в цилиндре, в котором происходит такт выпуска (холостая искра). В связи с постоянным направлением тока в обмотках катушек зажигания ток искрообразования у одной свечи всегда протекает с центрального электрода на боковой, а у второй — с бокового на центральный. Свечи применяются типа А17ДВРМ или AC.R43XLS с зазором между электродами 1,0–1,13 мм.
Модуль зажигания получает сигнал от датчика положения коленчатого вала, обрабатывает его и посылает в ЭБУ опорный сигнал с частотой один импульс за 180° поворота коленчатого вала. Модуль зажигания также посылает сигнал для работы тахометра в комбинации приборов. При оборотах двигателя до 500 об/мин зажиганием управляет модуль зажигания путем включения каждой катушки с заданным интервалом только на базе данных частоты вращения коленчатого вала.
При оборотах выше 500 об/мин зажиганием управляет ЭБУ, используя следующую информацию:
— частота вращения коленчатого вала;
— нагрузка двигателя (абсолютное давление воздуха);
— атмосферное (барометрическое) давление воздуха;
— температура охлаждающей жидкости;
— температура воздуха на впуске;
— положение коленчатого вала.
