10.4.1.3. Система зажигания

—31. Характеристика центробежного регулятора опередителя зажигания 30.3706-04

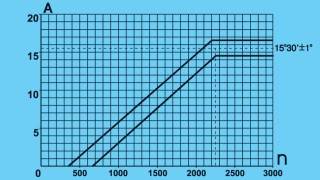

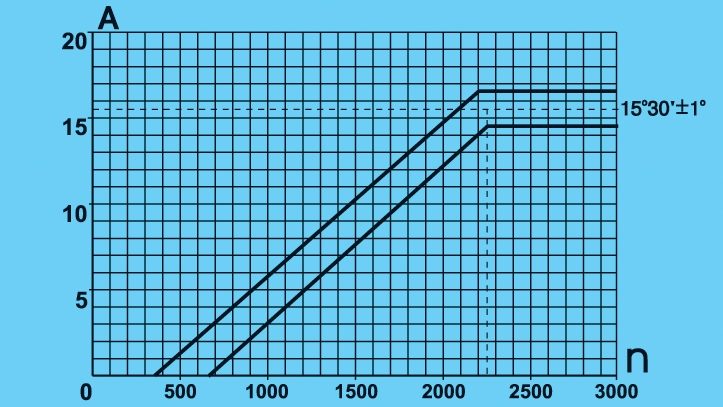

Рис. 10—31. Характеристика центробежного регулятора опередителя зажигания 30.3706-04: А — угол опережения зажигания, град.; n — частота вращения валика распределителя зажигания, мин-1

В системе зажигания двигателя применяется распределитель зажигания типа 30.3706-04. От обычных распределителей зажигания 30.3706, он отличается только характеристикой центробежного регулятора опережения зажигания (рис. 10—31.). Начальный угол опережения зажигания для регулировки момента зажигания составляет 1°±1°.
