3.15. Система выпусков отработавших газов

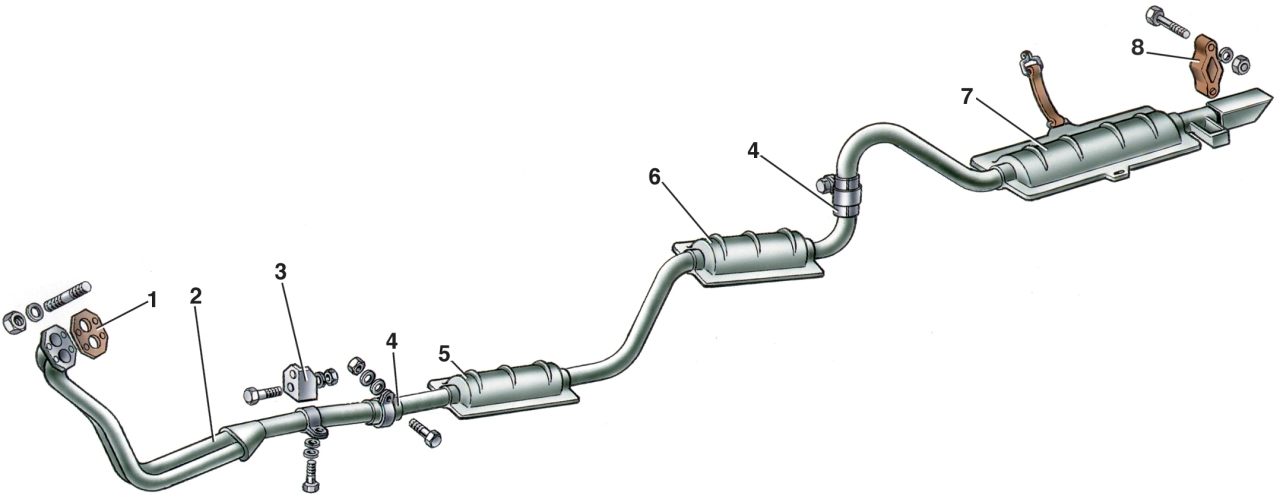

Рис. 3–108. Выпуск отработавших газов: 1 — прокладка; 2 — приемная труба глушителей; 3 — кронштейн крепления приемной трубы к коробке передач; 4 — хомут для соединения труб глушителей; 5 — передний дополнительный глушитель; 6 — задний дополнительный глушитель; 7 — основной глушитель; 8 — подушка крепления выпускной трубы глушителей

Отработавшие газы отводятся из двигателя от выпускного коллектора через приемную трубу 2 (рис. 3–108) глушителей, затем через дополнительные глушители 5 и 6  и основной глушитель 7.

Между фланцами коллектора и приемной трубы устанавливается уплотнительная прокладка 1. Трубы глушителей соединяются между собой хомутами 4.

Система выпуска подвешена на автомобиле на трех точках. Приемная труба крепится к кронштейну 3, установленному на задней крышке коробки передач. К полу кузова двумя ремнями крепится основной глушитель и резиновой подушкой 8 выпускная труба глушителей.

Глушители сварные, вместе с трубами образуют неразборные узлы и при ремонте, в случае выхода их из строя, должны заменяться новыми.
