4.2.3. Особенности ремонта пятиступенчатой коробки передач

Разборка. Прежде чем снимать заднюю крышку, установите рычаг переключения передач в нейтральное положение, отверните гайки крепления механизма выбора передач и снимите рычаг переключения передач в сборе с механизмом. Затем отсоедините гайки крепления задней крышки и снимите ее. Одна из гаек крепления крышки отвертывается изнутри картера коробки передач при снятой нижней крышке. При снятии задней крышки ее необходимо подавать не только назад, но и поворачивать, чтобы исключить ее задевание за блок шестерен заднего хода и пятой передачи.

—31. Задняя часть пятиступенчатой коробки передач
Рис. 4–31. Задняя часть пятиступенчатой коробки передач: 1 — вторичный вал; 2 — ведомая шестерня заднего хода; 3 — ступица муфты синхронизатора V передачи; 4 — муфта синхронизатора; 5 — шайба; 6 — рычаг переключения передач; 7 — блокирующее кольцо синхронизатора; 8 — шестерня и зубчатый венец синхронизатора V передачи; 9 — маслоотражательная шайба; 10 — втулка шестерни V передачи; 11 — ведущая шестерня привода спидометра; 12 — задний подшипник вторичного вала;13 — сальник; 14 — фланец эластичной муфты; 15 — гайка; 16 — уплотнитель центрирующего кольца; 17 — центрирующее кольцо; 18 — стопорное кольцо; 19 — стопорная шайба; 20 — ведомая шестерня привода спидометра; 21 — подшипник блока шестерен; 22 — болт крепления блока шестерен; 23 — блок шестерен V передачи и заднего хода; 24 — задняя крышка коробки передач; 25 —промежуточный вал



—32. Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода
Рис. 4–32. Отвертывание болтов крепления блока шестерен и вилки включения V передачи и заднего хода: 1 — промежуточная шестерня заднего хода; 2 — болт крепления блока шестерен; 3 — шток вилки; 4 — болт крепления вилки; 5 — крышка фиксаторов

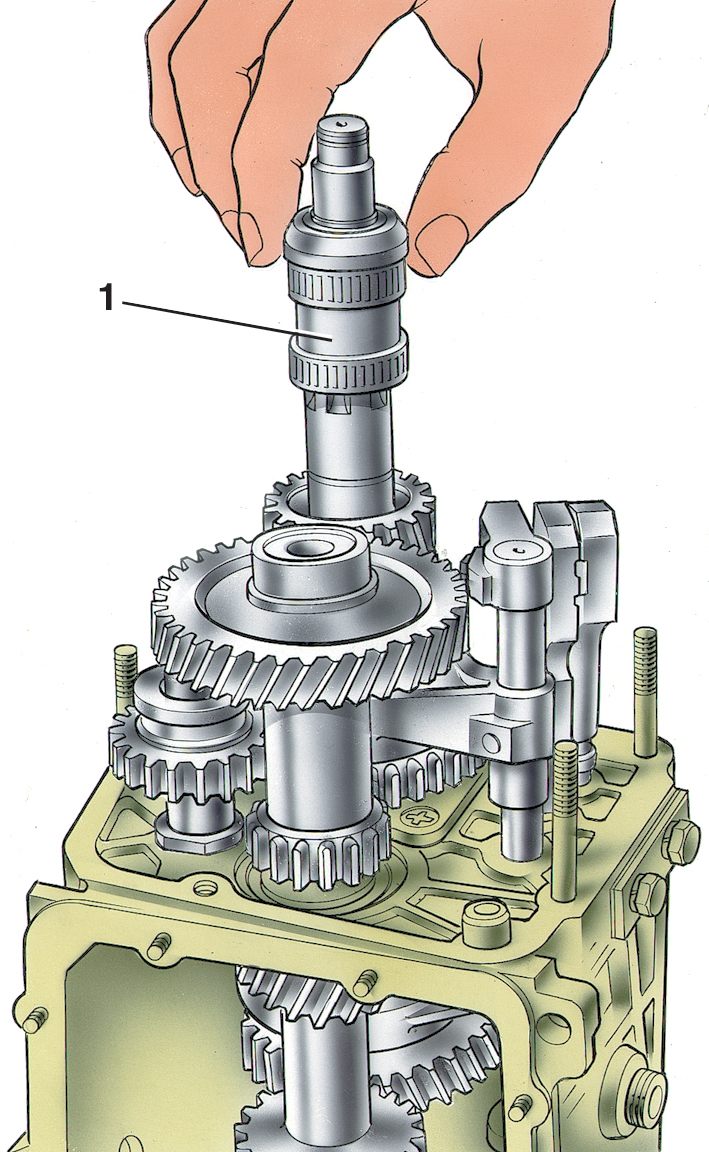

—33. Снятие втулки шестерни V передачи
Рис. 4–33. Снятие втулки шестерни V передачи: 1 — втулка

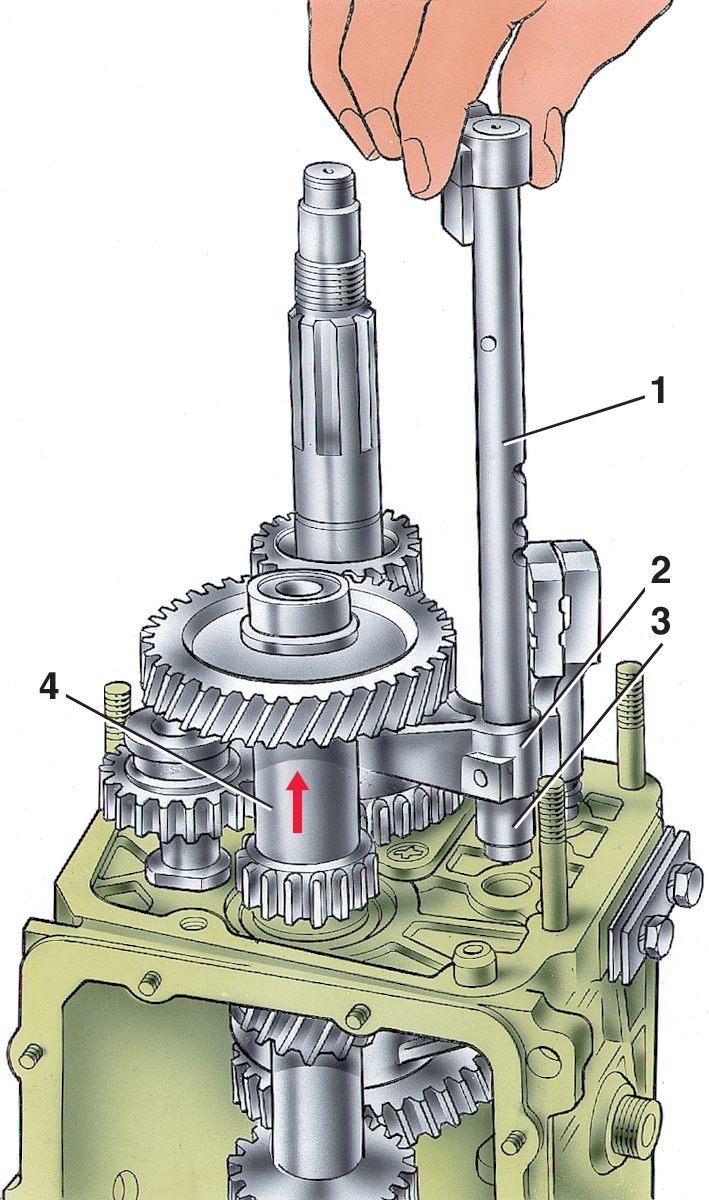

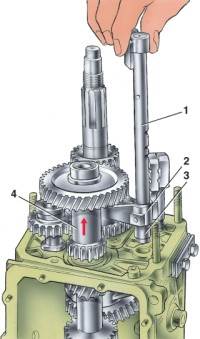

—34. Снятие штока вилки включения V передачи и заднего хода и блока шестерен
Рис. 4–34. Снятие штока вилки включения V передачи и заднего хода и блока шестерен: 1 — шток вилки включения V передачи и заднего хода; 2 — вилка включения V передачи и заднего хода; 3 — дистанционная втулка; 4 — блок шестерен

После снятия с вторичного вала внутреннего кольца заднего подшипника 12 (рис. 4–31) и ведущей шестерни привода спидометра ослабьте болты крепления крышки 5 (рис. 4–32) фиксаторов и отверните болты 2 и 4 крепления блока шестерен и вилки включения пятой передачи и заднего хода. Снимите маслоотражательную шайбу 9 (см. рис. 4–31), а затем втулку 1 (см. рис. 4–33) шестерни пятой передачи и выньте шток 1(рис. 4–34) из вилки 2. При этом со штока снимается дистанционная втулка 3. Затем снимите со шлиц промежуточного вала блок шестерен 4.

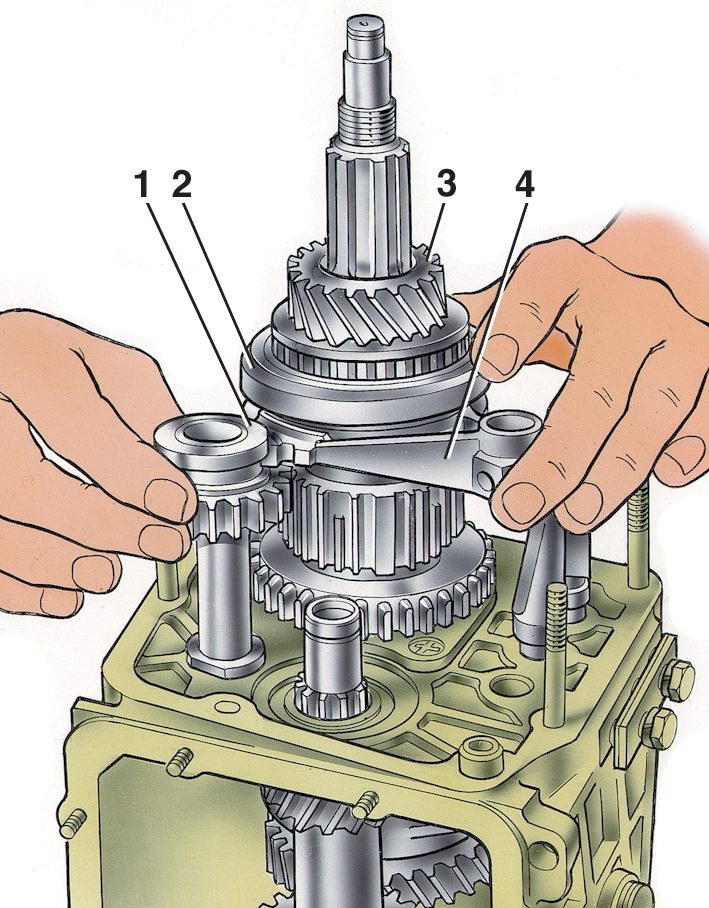

—35. Снятие промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой
Рис. 4–35. Снятие  промежуточной шестерни заднего хода, шестерни V передачи в сборе с синхронизатором и вилкой: 1 — промежуточная шестерня заднего хода; 2 — муфта включения V передачи; 3 — шестерня V передачи в сборе с синхронизатором; 4 — вилка включения V передачи и заднего хода

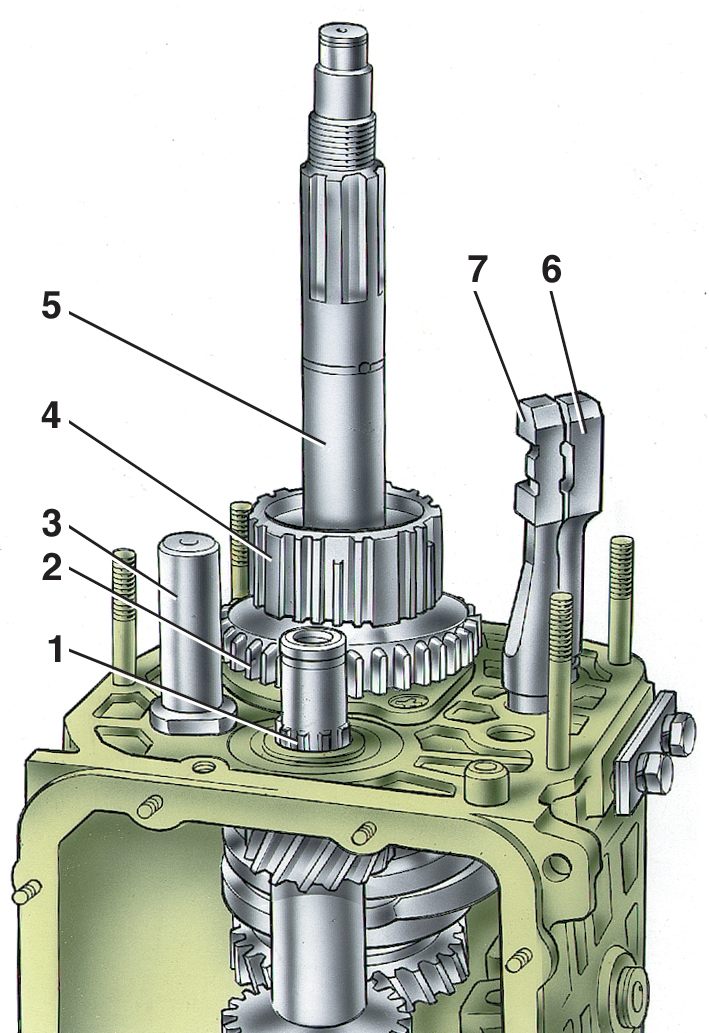

—36. Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи
Рис. 4–36. Снятие ведомой шестерни заднего хода и ступицы муфты синхронизатора V передачи: 1 — промежуточный вал; 2 — ведомая шестерня заднего хода; 3 — ось промежуточной шестерни заднего хода; 4 — ступица муфты синхронизатора V передачи; 5 — вторичный вал; 6 — шток вилки включения I и II передач; 7 — шток вилки включения III и IV передач

Снимите одновременно промежуточную шестерню 1 (рис. 4–35) заднего хода с оси, шестерню 3 в сборе с муфтой 2 и вилкой 4 с вторичного вала.
Снимите с вторичного вала шайбу 5 (см. рис. 4–31), а затем с помощью фигурных оправок типа отверток снимите со шпонки ступицу 4 (рис. 4–36) синхронизатора пятой передачи и ведомую шестерню 2 заднего хода.

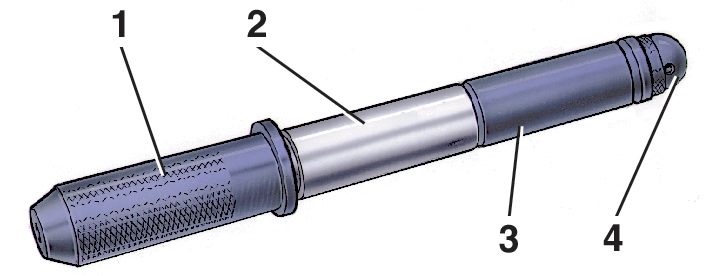

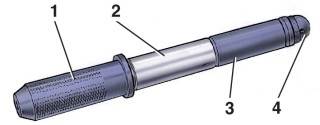

—31. Установка поршневого пальца на приспособление А.60325 для запрессовки его в поршень и головку шатуна
Рис. 3–31. Установка поршневого пальца на приспособление А.60325 для запрессовки его в поршень и головку шатуна: 1 — валик приспособления; 2 — поршневой палец; 3 — направляющая; 4 — упорный винт

        ПРИМЕЧАНИЕ
С 1992 года аннулирована шайба 5 (см. рис. 3–31) на вторичном валу и изменена конфигурация вторичного вала 1 и ступицы 3 муфты синхронизатора V передачи (на вторичном валу диаметр под ступицу был 28 мм, стал 25 мм; ширина посадочной части ступицы стала больше на толщину шайбы и посадочный диаметр уменьшен с 28 мм до 25 мм). Указанные детали не взаимозаменяемы с ранее выпускаемыми, поэтому при ремонте коробки передач "старой" конструкции соблюдайте следующие правила:
— если меняется шайба 5, то вторичный вал и ступица ставятся "старой" конструкции;
— если взамен вторичного вала или ступицы устанавливаются одноименные детали "новой" конструкции, то их надо менять комплектно, то есть при замене ступицы меняется и вторичный вал и наоборот. В этом случае шайба не устанавливается.

Дальнейшую разборку коробки передач проводите в порядке, описанном для четырехступенчатой коробки передач.
При необходимости разберите рычаг и механизм выбора передач, для чего:

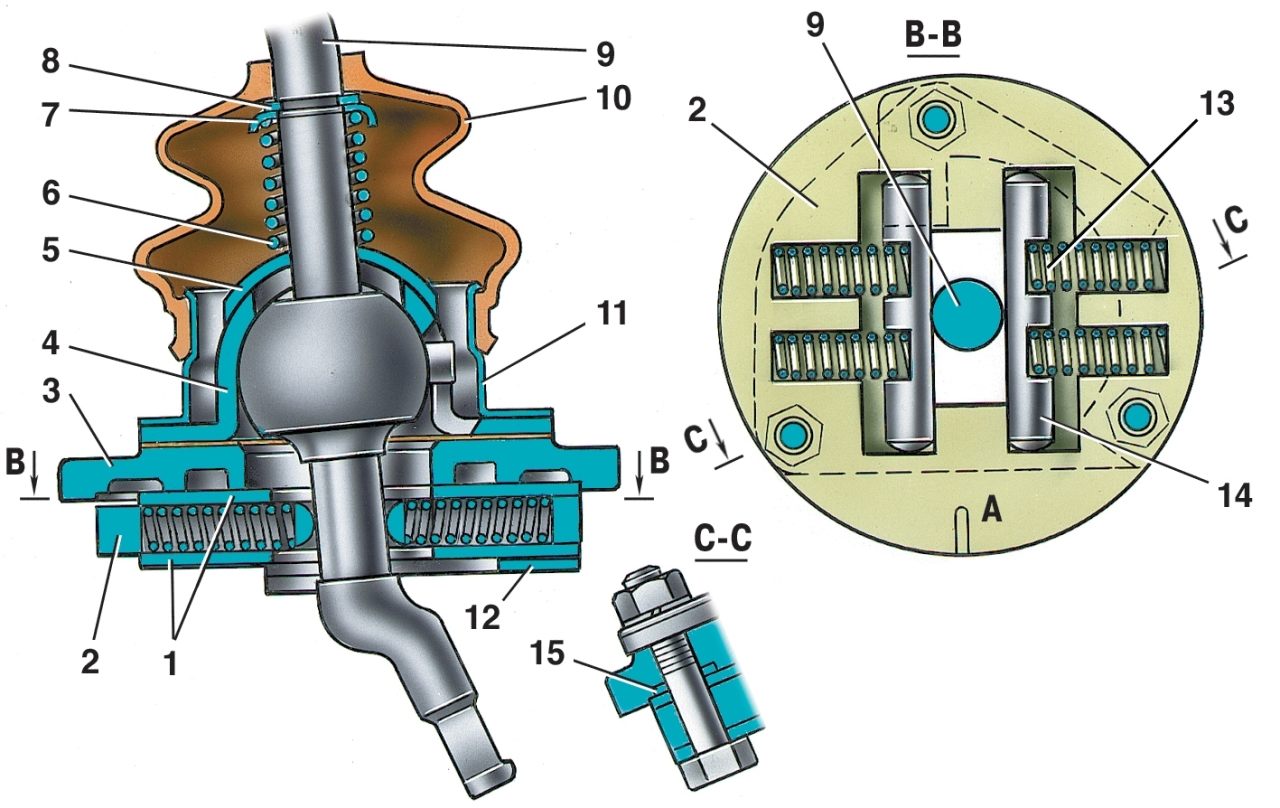

—37. Механизм выбора передач
Рис. 4–37. Механизм выбора передач: 1 —шайба направляющей пластины; 2 — направляющая пластина; 3 — корпус рычага переключения передач; 4 — шаровая опора; 5 — сферическая шайба; 6 — пружина; 7 — упорное кольцо; 8 — стопорнрое кольцо; 9 — рычаг переключения передач; 10 — защитный чехол; 11 — фланец; 12 —блокировочная пластина заднего хода; 13 — пружина; 14 — направляющая планка; 15 — уплотнительное кольцо; А — риска

— снимите защитный чехол 10 (рис. 4–37), стопорное и упорное кольца 8 и 7, пружину и сферическую шайбу 5 с рычага переключения передач;
— отметьте визуально расположение деталей относительно риски А, нанесенной на направляющей пластине, чтобы при сборке соединить детали в том же положении;
— отвернув гайки с болтов крепления, разъедините детали механизма выбора передач и снимите рычаг 9, его шаровую опору 4 и резиновые уплотнительные кольца 15.
Сборка пятой ступени, задней передачи и механизма выбора передач производится в последовательности, обратной разборке, с учетом следующего:
— ось промежуточной шестерни заднего хода крепите до установки валов в картер коробки передач моментом 78 Н·м (8 кгс·м);
— перед установкой штока вилки включения пятой передачи и заднего хода в картер, установите на него дистанционную втулку;
— внутреннее кольцо подшипника напрессовывайте на блок шестерен пятой передачи и заднего хода, а наружное — в гнездо задней крышки;
— задний подшипник вторичного вала напрессовывайте на вал для облегчения установки задней крышки;
— промежуточную шестерню 1 (рис. 4–35) заднего хода, шестерню 3 и вилку 4 устанавливайте одновременно;
— болт 4 (см. рис. 4–32) устанавливайте на герметизатор резьбовых соединений ТБ-1324;
— при сборке рычага переключения передач покройте смазкой ЛСЦ-15 шаровую головку или сферу шаровой опоры;
— болт крепления блока шестерен затягивайте моментом 78 Н·м (8 кгс·м);
— перед установкой фланца 14 (см. рис. 4–31) на вторичный вал нанесите на шлицы герметик УГ-9.
