5.2. Задняя подвеска





—28. Задняя подвеска

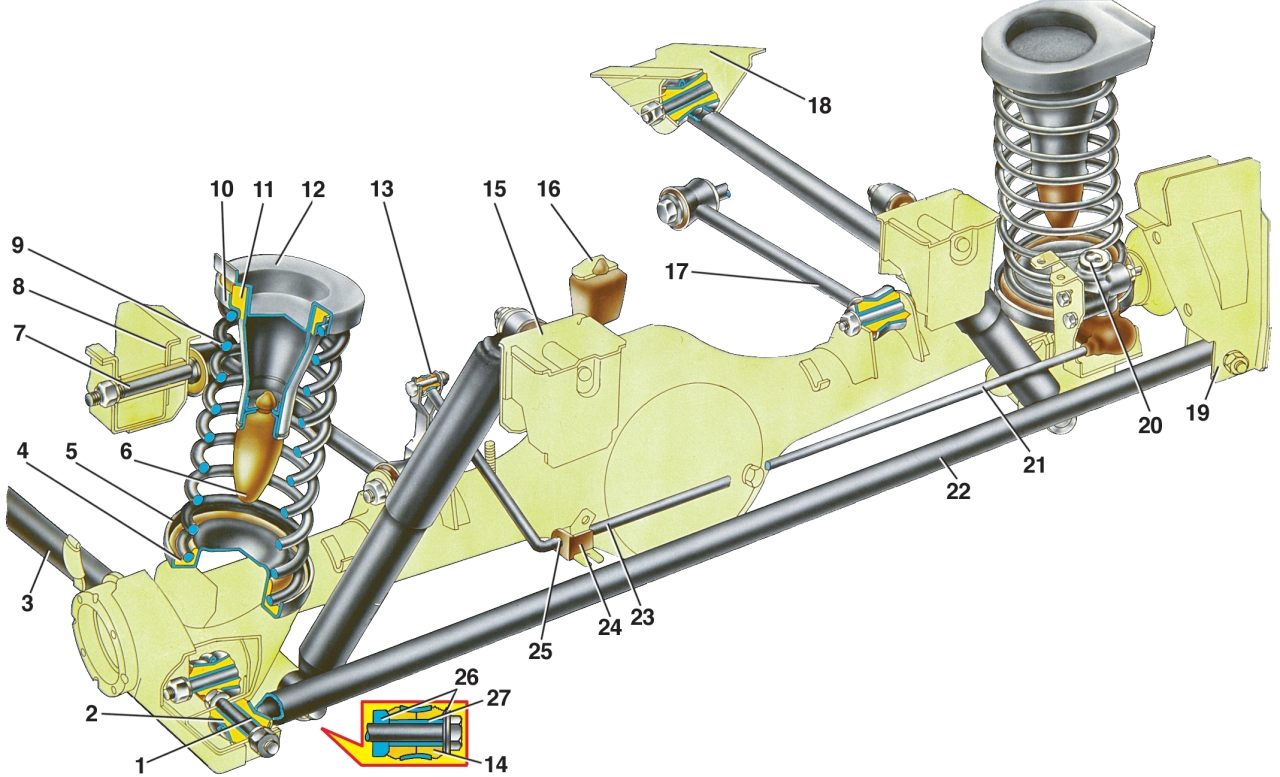

Рис. 5–28. Задняя подвеска: 1 — распорная втулка; 2 — резиновая втулка; 3 — нижняя продольная штанга; 4 — нижняя изолирующая прокладка пружины; 5 — нижняя опорная чашка пружины; 6 — буфер хода сжатия подвески; 7 — болт крепления верхней продольной штанги; 8 — кронштейн крепления верхней продольной штанги; 9 — пружина подвески; 10 — верхняя чашка пружины; 11 — верхняя изолирующая прокладка пружины; 12 — опорная чашка пружины; 13 — тяга рычага привода регулятора давления задних тормозов; 14 — резиновая втулка проушины амортизатора; 15 — кронштейн крепления амортизатора; 16 — дополнительный буфер хода сжатия подвески; 17 — верхняя продольная штанга; 18 — кронштейн крепления нижней продольной штанги; 19 — кронштейн крепления поперечной штанги к кузову; 20 — регулятор давления задних тормозов; 21 — амортизатор; 22 — поперечная штанга; 23 — рычаг привода регулятора давления; 24 — обойма опорной втулки рычага; 25 — опорная втулка рычага; 26 — шайбы; 27 — дистанционная втулка

Устройство задней подвески показано на рис. 5–28.
