7.6. Передние тормоза





—11. Тормозной механизм переднего колеса

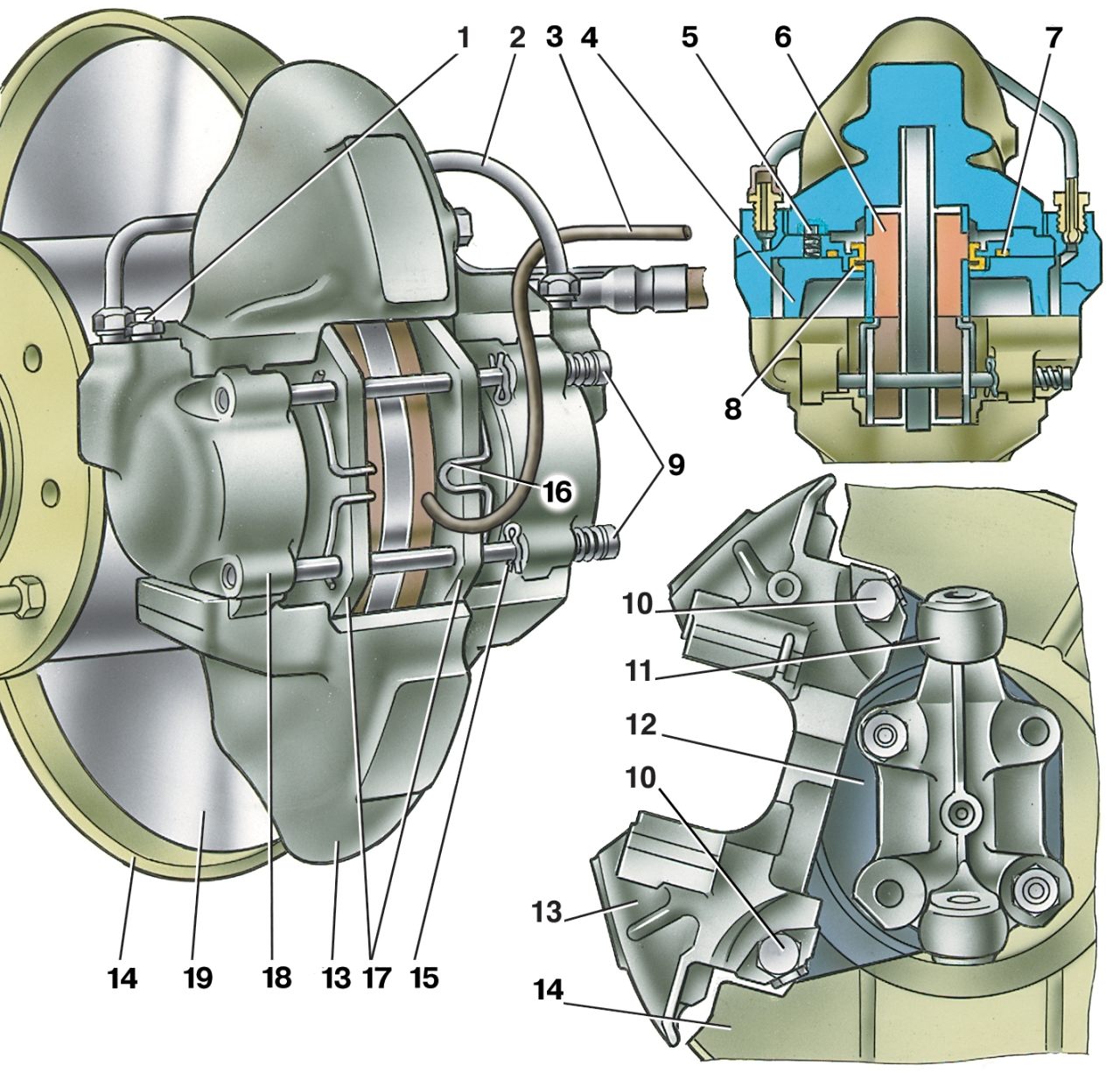

Рис. 7–11. Тормозной механизм переднего колеса: 1 — штуцер для прокачки привода передних тормозов; 2 — соединительная трубка рабочих цилиндров; 3 — провод сигнализатора износа накладок тормозных колодок; 4 — поршень колесного цилиндра; 5 — фиксатор колесного цилиндра; 6 — накладка тормозной колодки; 7 — уплотнительное кольцо; 8 — пылезащитный колпачок; 9 — пальцы крепления колодок; 10 — болт крепления суппорта к кронштейну; 11 — поворотный кулак; 12 — кронштейн крепления суппорта; 13 — суппорт; 14 — защитный кожух; 15 — шплинт; 16 — прижимная пружина колодки; 17 — тормозные колодки; 18 — колесный цилиндр; 19 — тормозной диск

Устройство тормозного механизма показано на рис. 7–11.
