9.1.2. Разборка передних дверей

При замене деталей и механизмов двери требуется ее разборка.

—2. Вид внутренней стороны двери

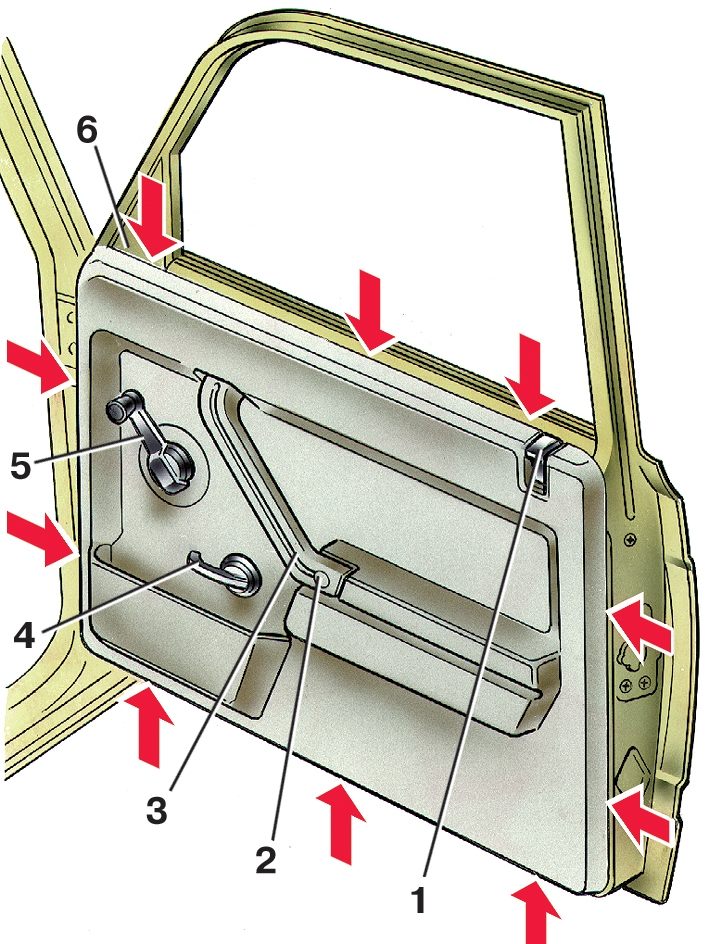

Рис. 9–2. Вид внутренней стороны двери: 1 — кнопка блокировки замка; 2 — декоративная заглушка; 3 — ручка подлокотника; 4 — внутренняя ручка привода замка; 5 — ручка стеклоподъемника; 6 — заглушка  окна. Стрелками показано расположение держателей обивки двери

Выньте декоративную заглушку 2 (рис. 9–2) ручки 3 подлокотника, выверните винт крепления и снимите ручку.
Слегка утопив розетку под облицовкой ручки 5 стеклоподъемника, передвиньте облицовку вдоль ручки до выхода из кольцевой выточки на оси и снимите ручку.

—3. Замок передней левой двери

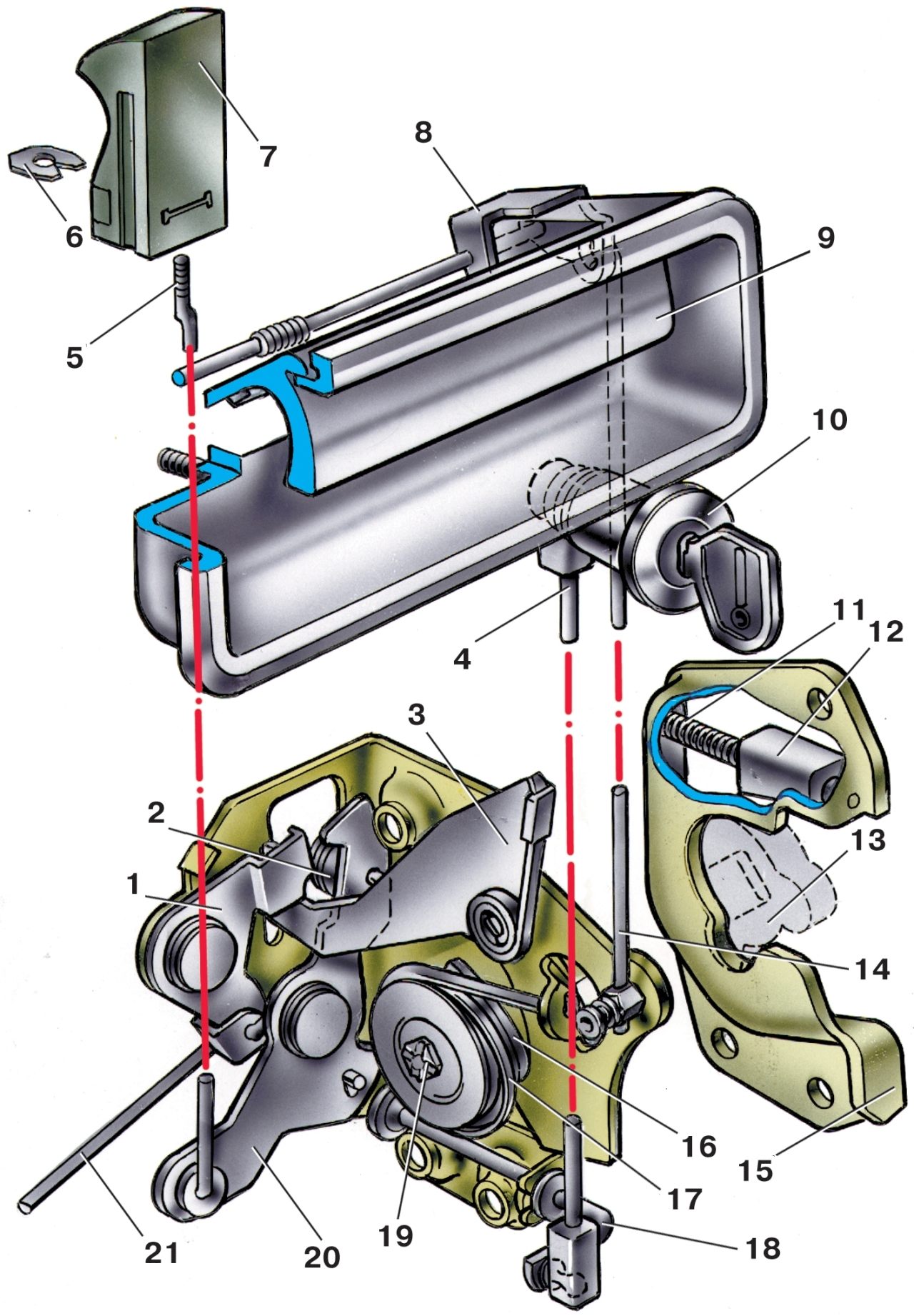

Рис. 9–3. Замок передней левой двери: 1 — рычаг внутреннего привода замка; 2 — пружина рычага блокировки замка; 3 — рычаг наружного привода; 4 — тяга выключателя замка; 5 — тяга кнопки блокировки замка; 6 — скоба; 7 — кнопка блокировки замка; 8 — поводок тяги наружного привода; 9 — наружная ручка замка; 10 — выключатель замка; 11 — пружина сухаря; 12 — сухарь фиксатора; 13 — ротор замка; 14 — тяга наружного привода; 15 — корпус фиксатора замка; 16 — храповик замка;  17 — пружина центрального валика; 18 — валик выключения замка; 19 — центральный валик; 20 — рычаг блокировки замка; 21 — тяга внутреннего привода замка

Снимите кнопку 7 (рис. 9–3) блокировки замка, предварительно острым инструментом сняв колпачок кнопки и вынув скобу 6 соединения с тягой 5.
Подденьте отверткой облицовку внутренней ручки открывания двери и снимите облицовку.
Преодолевая сопротивление пружинных пластмассовых держателей (на рис. 9–2 отмечены стрелками), снимите обивку двери.
Снимите нижние уплотнители опускного стекла.
Отверните гайку, выверните винт крепления и выньте передний направляющий желобок опускного стекла. Выверните винты крепления заднего желобка опускного стекла и выньте его.
Выверните винты крепления и снимите обе половины заглушки 6 (см. рис. 9–2) окна.

—4. Привод переднего опускного стекла

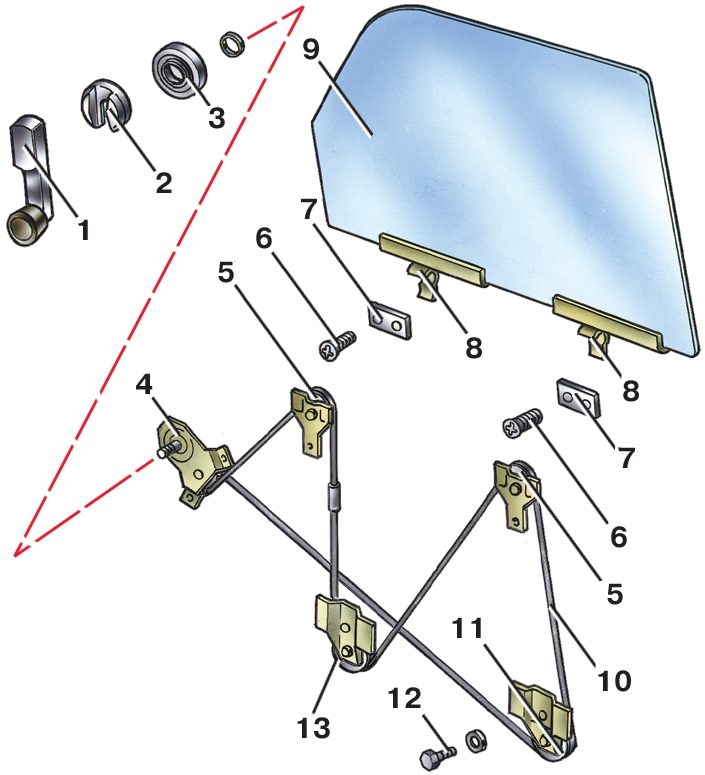

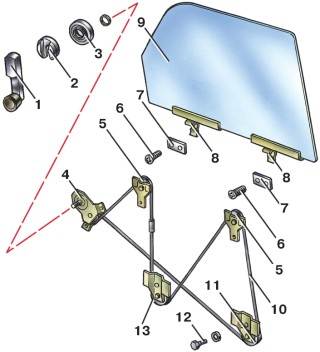

Рис. 9–4. Привод переднего опускного стекла: 1 – ручка стеклоподъемника; 2 – облицовка ручки стеклоподъемника; 3 – розетка ручки стеклоподъемника; 4 – механизм стеклоподъемника; 5 – верхние ролики; 6 – винты крепления прижимных пластин; 7 – прижимные пластины; 8 – кронштейны опускного стекла; 9 – опускное стекло; 10 – трос; 11 – нижний ролик; 12 – болт; 13 – натяжной ролик

Ослабьте болт  крепления натяжного ролика 13 (рис. 9–4) стеклоподъемника, выверните винты 6 крепления троса 10 из кронштейнов 8 стекла и снимите трос с роликов.
Выньте через верх опускное стекло.
Отверните три гайки крепления механизма 4 стеклоподъемника и выньте его.

—5. Крепление внутренней ручки привода замка двери

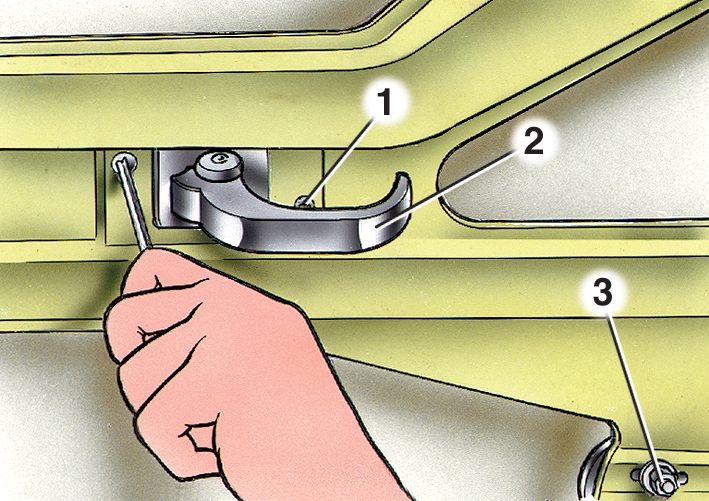

Рис. 9–5. Крепление внутренней ручки привода замка двери: 1 — винт крепления ручки; 2 — внутренняя ручка; 3 — гайка крепления оси натяжного ролика троса стеклоподъемника

Выверните два винта 1 (рис. 9–5) крепления кронштейна внутренней ручки 2 и снимите ее в сборе с кронштейном, отсоединив тягу.
Отверните гайки крепления наружной ручки привода замка, отсоедините тягу и снимите ручку.

—6. Крепление замка двери

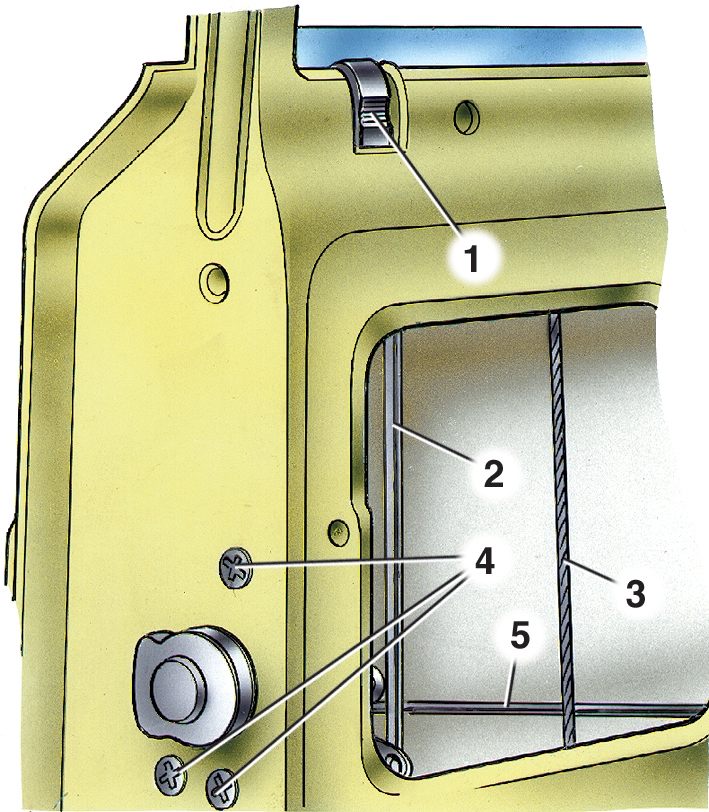

Рис. 9–6. Крепление замка двери: 1 — кнопка блокировки замка; 2 — тяга кнопки блокировки; 3 — трос стеклоподъемника; 4 — винты крепления замка; 5 — тяга внутреннего привода замка

Выверните винты 4 (рис. 9–6) крепления замка двери и снимите его, предварительно отсоединив тяги кнопки блокировки и выключателя замка.
