9.4.1. Замена ветрового стекла

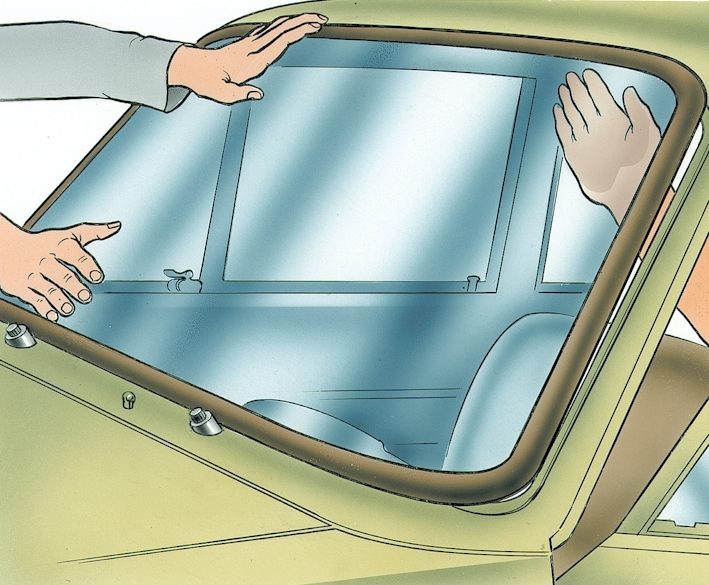

—13. Снятие ветрового стекла
Рис. 9–13. Снятие ветрового стекла

Чтобы вынуть поврежденное стекло, снимите рычаги стеклоочистителей, окантовку уплотнителя и, нажимая на верхние углы стекла, выдавите его наружу. При этом помощник должен придерживать стекло снаружи (рис. 9–13).
При установке ветрового стекла:

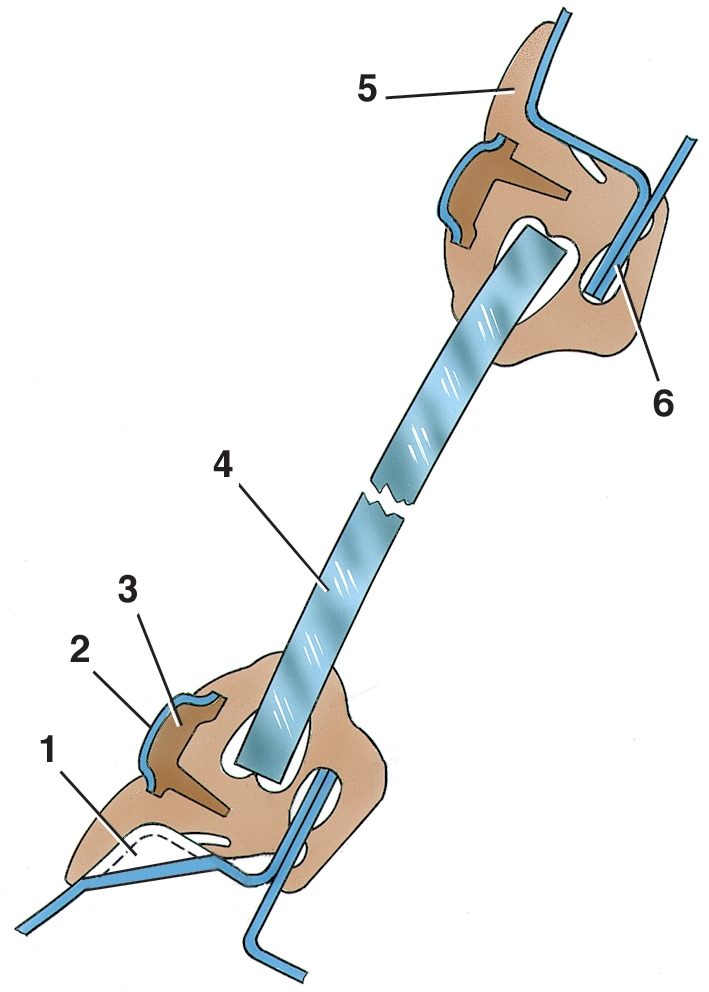

—14. Ветровое стекло с уплотнителем в сборе
Рис. 9–14. Ветровое стекло с уплотнителем в сборе: 1 — выштамповка для стока воды; 2 — облицовка окантовки уплотнителя; 3 — окантовка уплотнителя; 4 — стекло; 5 — уплотнитель; 6 — фланец проема ветрового окна

— промойте бензином пазы уплотнителя (рис. 9–14);
— наденьте уплотнитель 5 с окантовкой 3 на стекло;

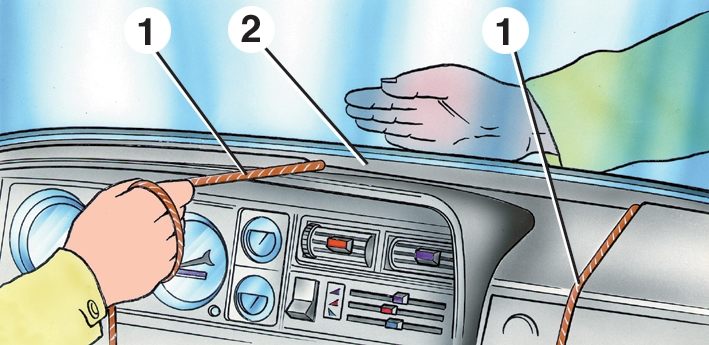

—15. Установка ветрового стекла
Рис. 9–15. Установка ветрового стекла: 1 — шнур дпя установки ветрового стекла; 2 — уплотнитель

— в паз, которым уплотнитель 2 (рис. 9–15) надевается на фланец проема кузова, вложите шнур  1 при помощи отвертки;
— установите стекло в проем кузова и натягивайте концы шнура изнутри кузова, чтобы уплотнитель сел на место. Помощник должен слегка надавливать на стекло снаружи.
