9.8.1. Снятие и установка отопителя

Отсоедините провод "масса" от аккумуляторной батареи.
Снимите щиток приборов, корпус вещевого ящика и панель крепления радиоприемника (см. "Панель приборов").
Переведите до отказа вправо рычаг управления краном отопителя и слейте жидкость из системы охлаждения двигателя.

—23. Отопитель и вентиляция кузова

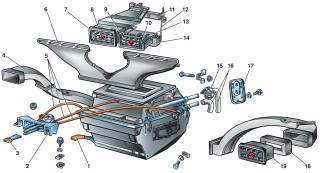

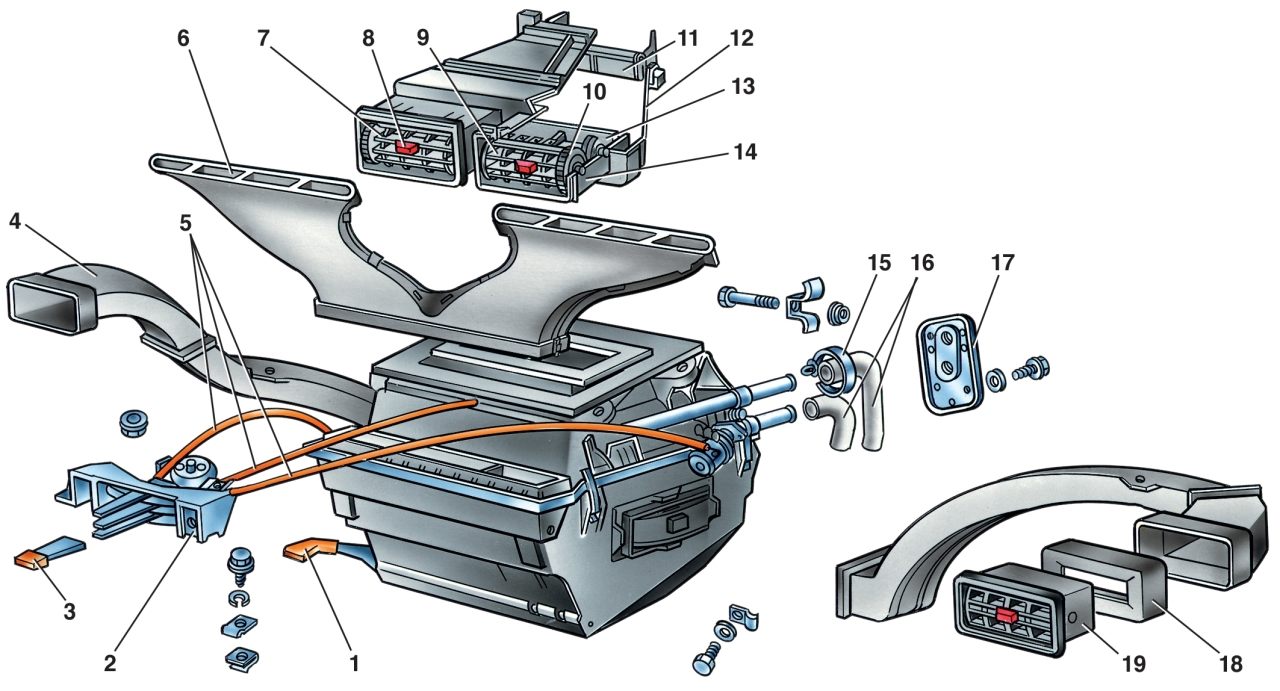

Рис. 9–23. Отопитель и вентиляция кузова: 1 — рычаг воздухораспределительной крышки; 2 — кронштейн рычагов управления; 3 — рукоятки рычагов управления отопителем; 4 — воздухопровод обогрева бокового стекла; 5 — гибкие тяги; 6 — воздухопровод обогрева ветрового стекла; 7 — сопло вентиляции кузова; 8 — рычаг сопла; 9 — лопатки сопла; 10 — зубчатое колесо привода заслонки сопла; 11 — клапан трубы воздухопритока; 12 — труба воздухопритока; 13 — заслонка сопла вентиляции кузова; 14 — корпус сопла вентиляции кузова; 15 — стяжной хомут; 16 — резиновые шланги; 17 — уплотнитель  патрубков; 18 — уплотнитель сопла обогрева бокового стекла; 19 — сопло обогрева бокового стекла

Ослабьте стяжные хомуты 15 (рис. 9–23) и отсоедините от патрубков отопителя резиновые шланги 16 для подвода и отвода жидкости.
Снимите уплотнитель 17, вывернув внутри отсека двигателя два болта крепления.
Выверните два болта крепления кронштейна 2 рычагов управления отопителем, ослабьте болты скоб крепления оболочек гибких тяг 5 на кронштейне, отсоедините тяги и снимите кронштейн.
Преодолевая сопротивление защелок корпуса сопла 19 обогрева боковых стекол, снимите левое и правое сопла.
Отверните гайку крепления правого воздухопровода 4 обогрева бокового стекла, отожмите защелки корпуса заслонки и снимите воздухопровод. Аналогично снимите и левый воздухопровод.
Снимите четыре пружинных держателя и кожух вентилятора отопителя в сборе.
Отверните четыре гайки крепления кожуха радиатора, отсоедините провод "масса" под одной из гаек с левой стороны и снимите кожух.
Снимите воздухопровод 6 обогрева ветрового стекла.
Установку отопителя производите в обратном порядке. Обратите внимание на правильность установки уплотнительной прокладки между кожухом радиатора и кузовом. При сборке и установке отопителя отрегулируйте управление отопителем (см. "регулировка управления отопителем").
После установки отопителя на автомобиль и подсоединения шлангов заправьте систему охлаждения двигателя охлаждающей жидкостью и проверьте герметичность соединений отопителя.
