6.2. Задняя подвеска

ПОРЯДОК ВЫПОЛНЕНИЯ
3. Включите первую передачу и установите противооткатные упоры ("башмаки") под передние колеса. Поднимите и установите на опоры заднюю часть автомобиля. Снимите заднее колесо.

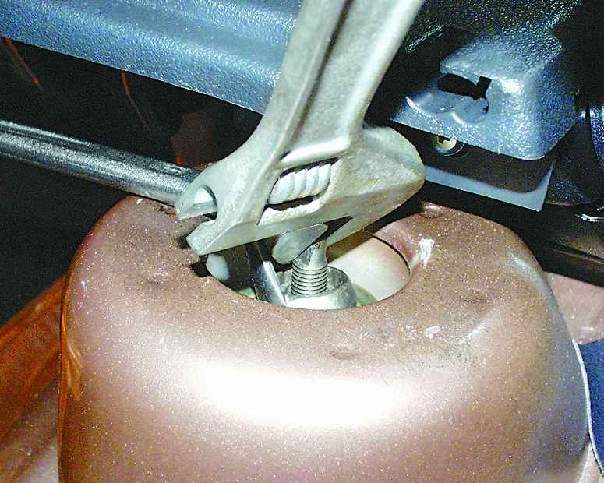

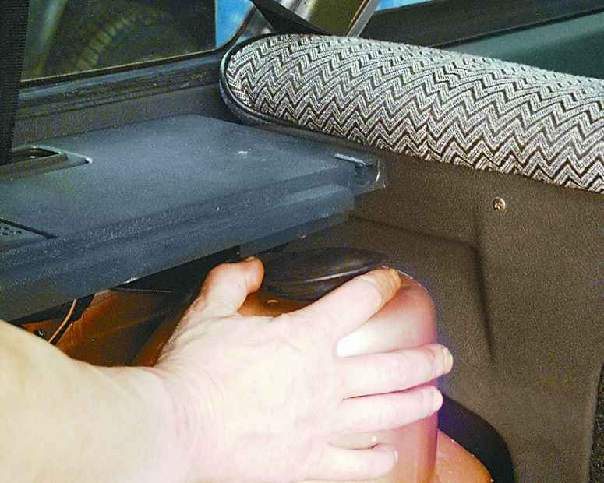

1. Снимите защитный колпак верхнего крепления стойки в багажном отделении. 2. Отверните гайку верхнего крепления стойки, удерживая шток амортизатора от проворачивания, и снимите опорную шайбу с верхней подушкой.

Предупреждение

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле. Момент затяжки болтов 65–95 Н·м (6,5–9,5 кгс·м).

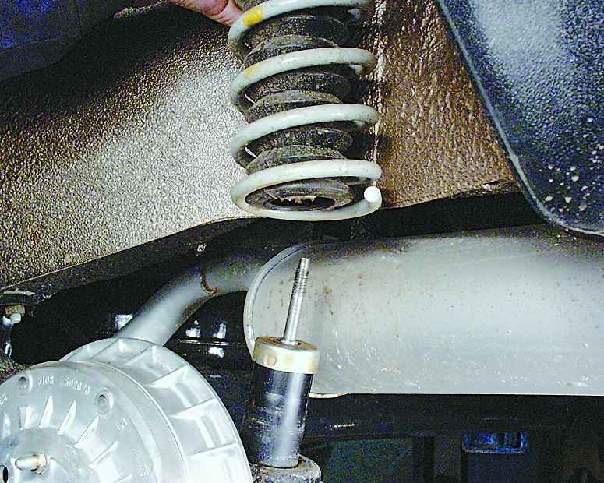

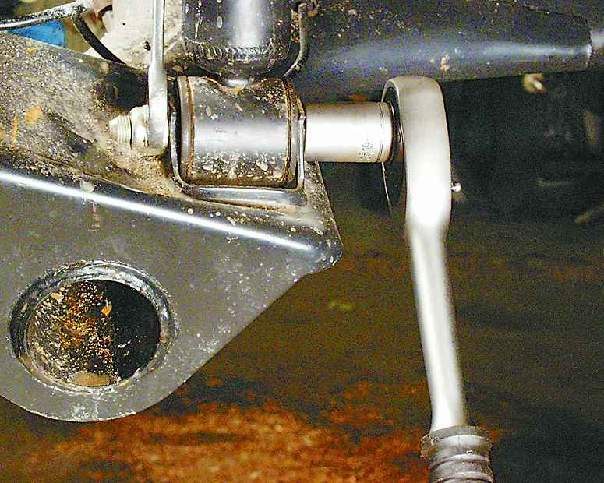

4. Отверните гайку нижнего крепления стойки и выньте болт. 5. Опустите стойку вниз и снимите со штока амортизатора нижнюю подушку с опорной шайбой и распорной втулкой через витки пружины. 6. Утопите вниз шток амортизатора.

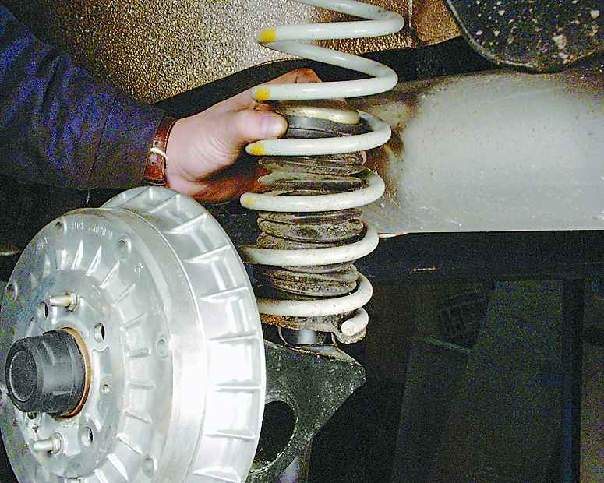

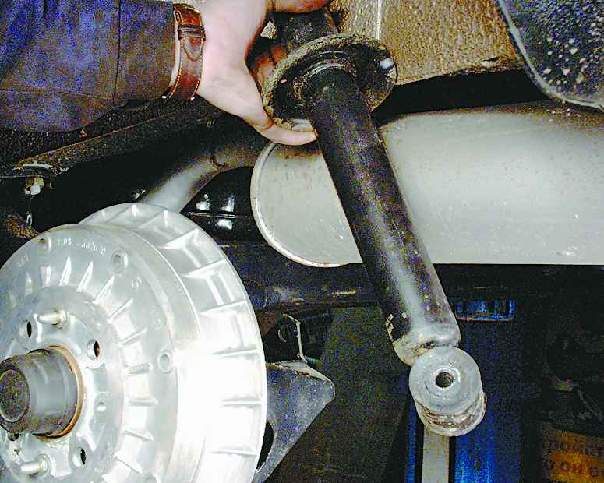

7. Снимите пружину с защитным чехлом, крышкой и буфером сжатия. 8. Выньте стойку из ниши заднего колеса. 9. Снимите изолирующую прокладку с верхней опорной чашки пружины (если она не осталась на пружине).

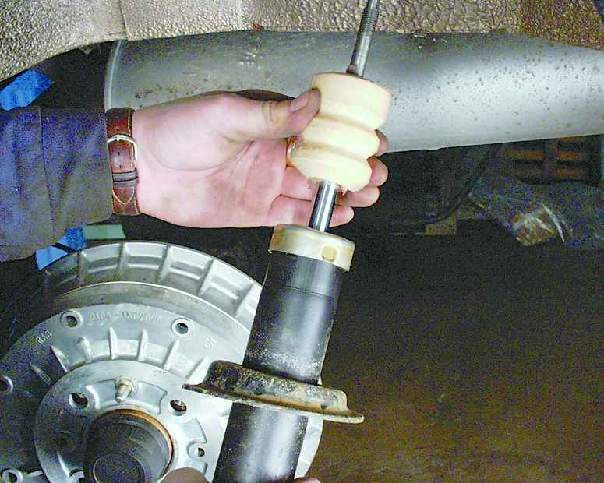

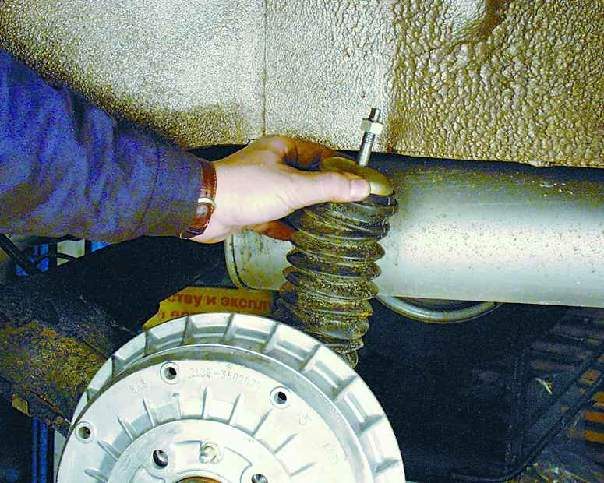

10. Наденьте буфер сжатия на шток амортизатора. 11. Закрепите стойку и наденьте на нее защитный чехол с крышкой. Вытяните шток амортизатора и установите на него нижнюю подушку с опорной шайбой и распорной втулкой.

Примечание

Шток амортизатора легко вытянуть, если навернуть на него гайку.

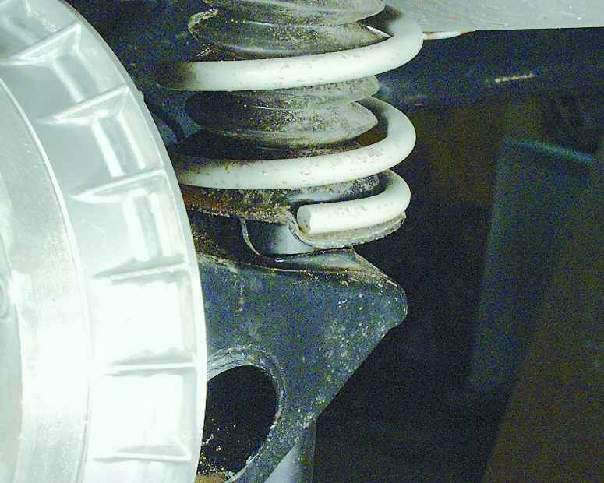

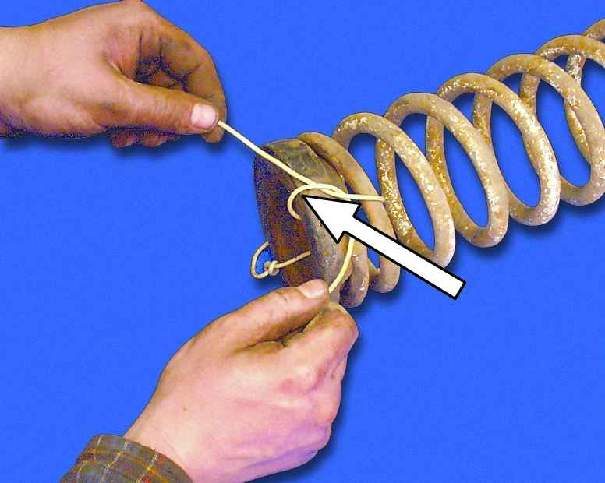

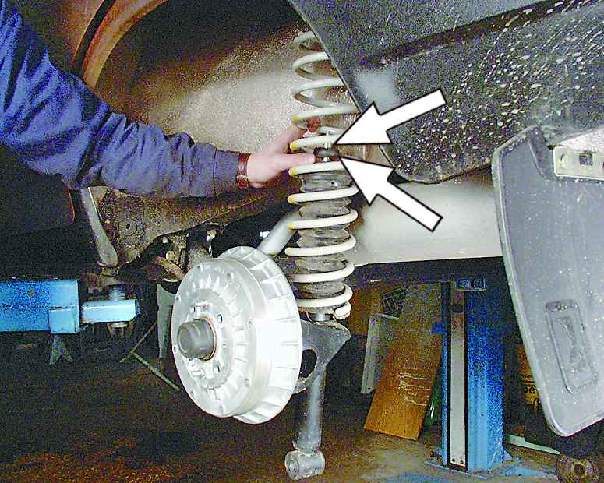

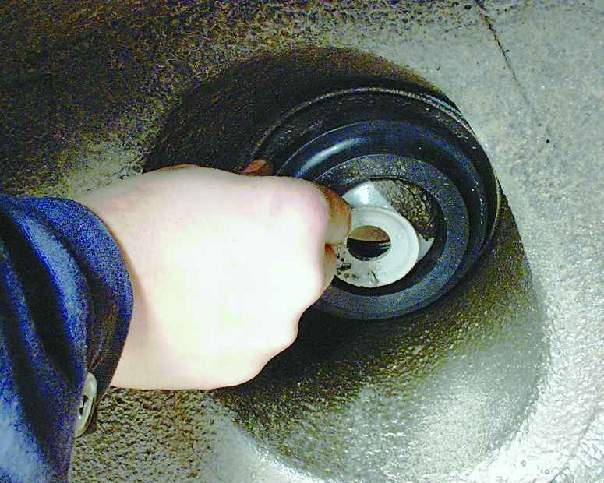

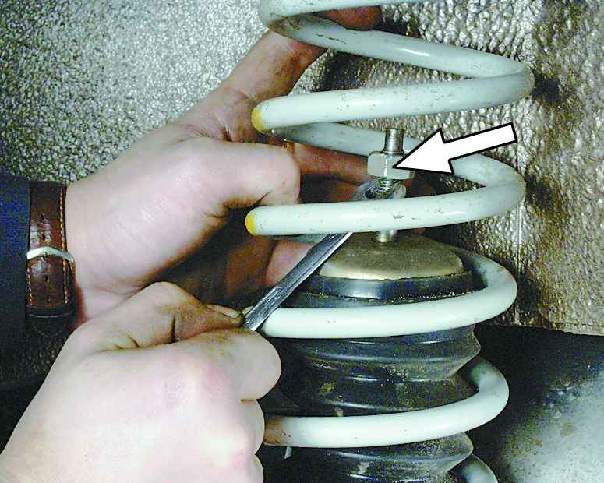

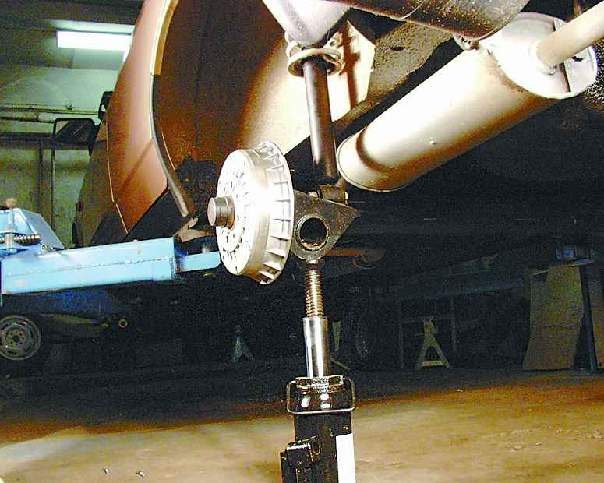

12. Установите на верхний виток пружины изолирующую прокладку и закрепите ее от смещения с помощью тонкой веревки, изоленты и т.п. 13. Установите пружину на стойку так, чтобы начало первого витка попало в подштамповку в нижней чашке. 14. Чтобы сжать пружину при установке стойки, подставьте домкрат под балку. Постепенно приподнимая балку домкратом и сжимая тем самым пружину, введите шток амортизатора в отверстие арки кузова.
15. Установите на шток амортизатора верхнюю подушку с шайбой и заверните гайку верхнего крепления стойки, удерживая шток от проворачивания вторым ключом.
16. Опустив автомобиль на землю, несколько раз сильно качните его. Затяните соответствующими моментами: гайку нижнего крепления амортизатора к балке – 68–84 Н·м (6,8–8,4 кгс·м), гайку верхнего крепления амортизатора – 51–63 Н·м (5,1–6,3 кгс·м). После пробега 100 км еще раз затяните эти резьбовые соединения требуемыми моментами.
