9.3.4. Сборка стартера

ПОРЯДОК ВЫПОЛНЕНИЯ

1. Соберите стартер в обратном порядке с учетом следующего.

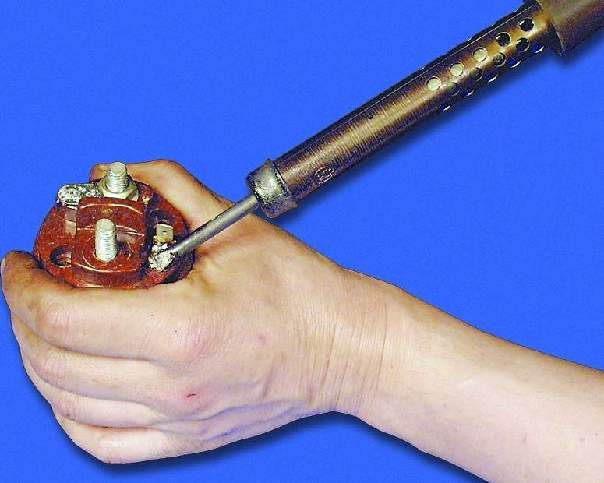

2. Надежно припаяйте выводы обмоток к клеммам тягового реле.

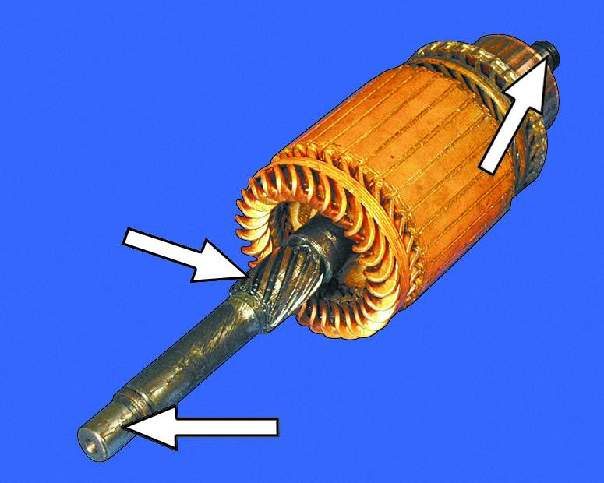

3. Смажьте моторным маслом шлицы и цапфы вала якоря...

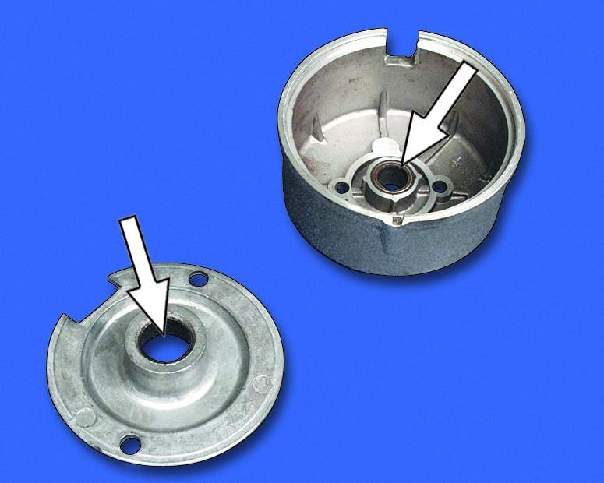

4. ...втулки задней крышки и промежуточной опоры...

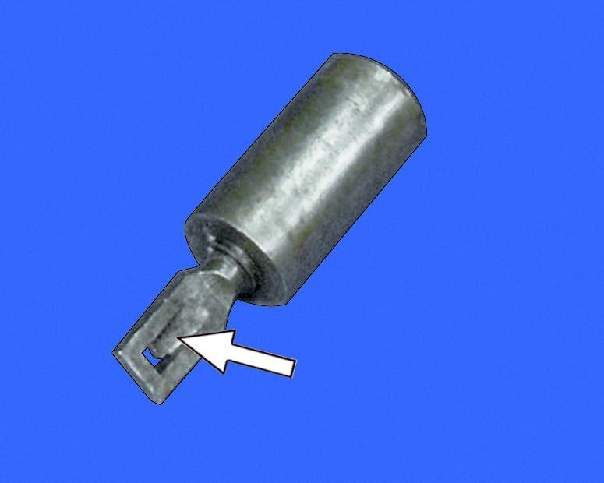

5. ...наконечник якоря тягового реле...

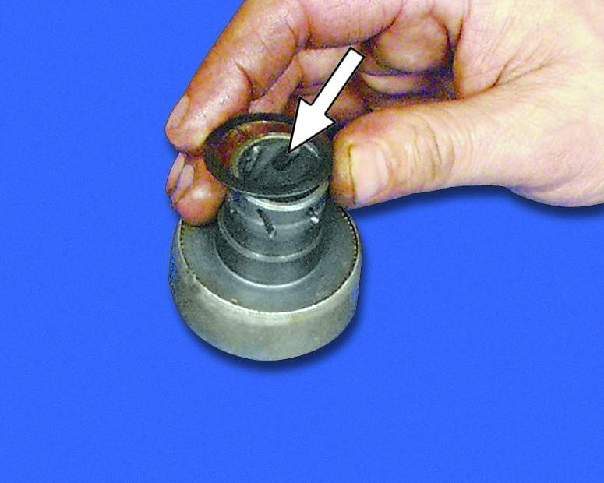

6. ...шлицы обгонной муфты.

7. Подбором регулировочных шайб отрегулируйте осевой зазор вала якоря стартера. Зазор должен быть не более 0,5 мм.

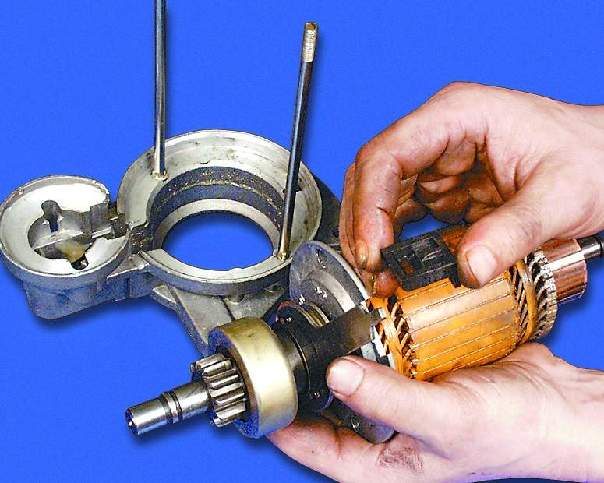

8. Установите опору на рычаг выступом к якорю.

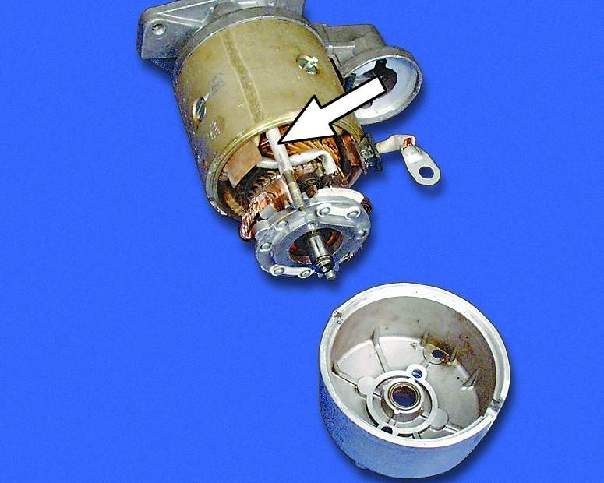

9. Стяжные шпильки должны проходить через изолирующие трубки.

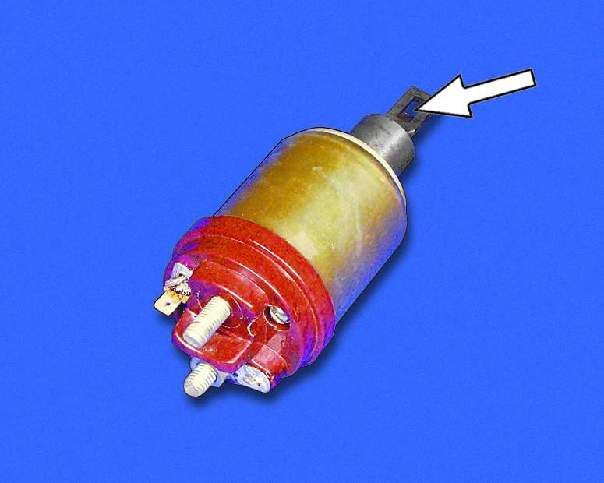

10. При подсоединении рычага к наконечнику якоря тягового реле язычок на наконечнике якоря должен быть направлен вниз.
