9.6.2. Разборка cтеклоочистителя

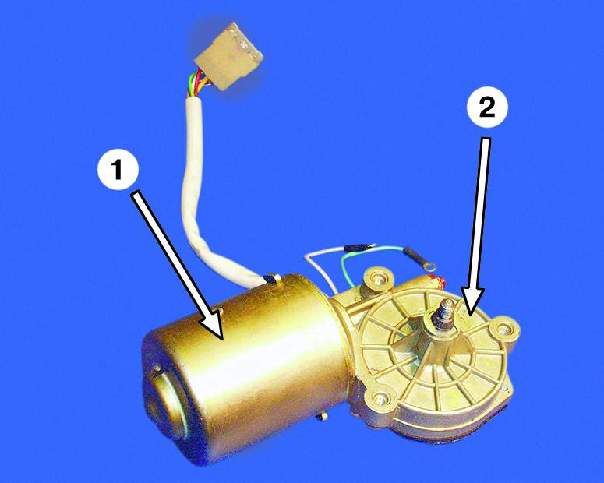

1 – электродвигатель
2 – редуктор


ПОРЯДОК ВЫПОЛНЕНИЯ

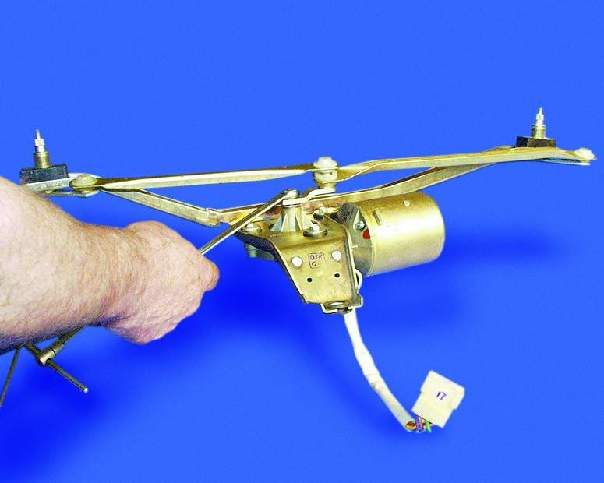

1. Отверните гайку крепления кривошипа механизма стеклоочистителя.

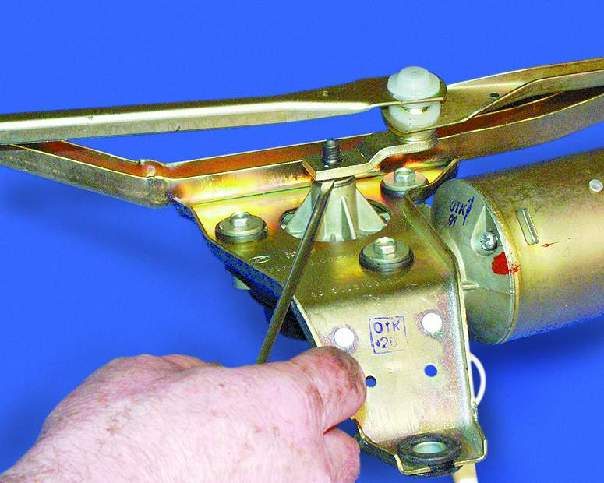

2. Снимите кривошип с вала редуктора, поддев его отверткой.

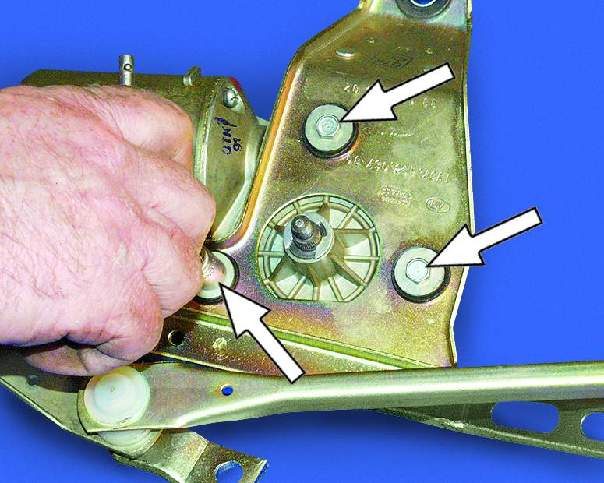

3. Отверните три болта крепления редуктора с электродвигателем.

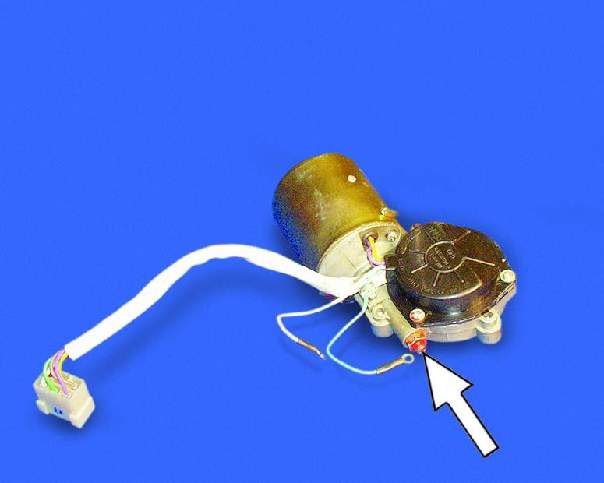

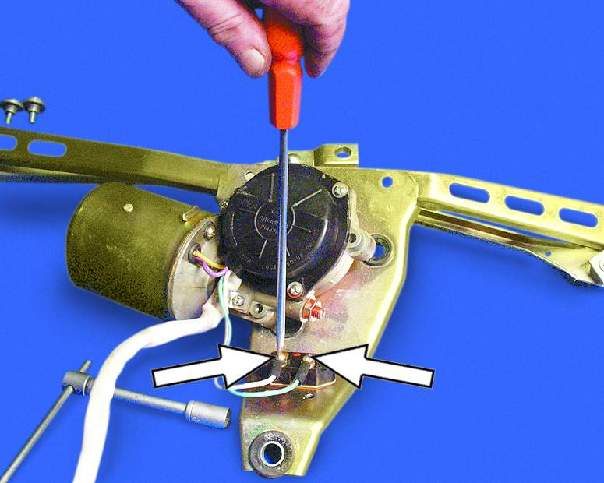

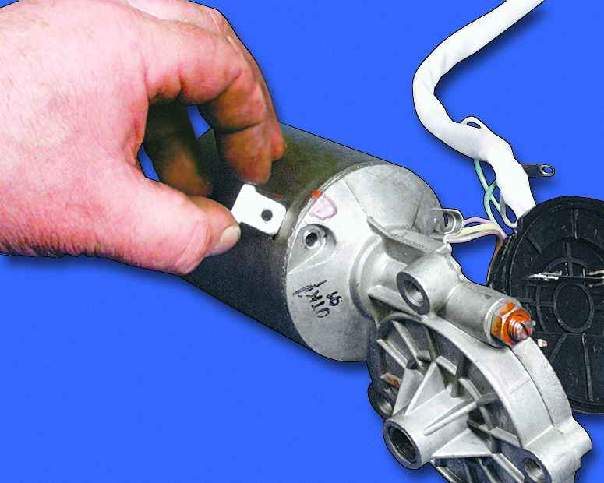

4. Отверните два винта крепления проводов электродвигателя и отсоедините провода от термобиметаллического предохранителя. Снимите двигатель с кронштейна.

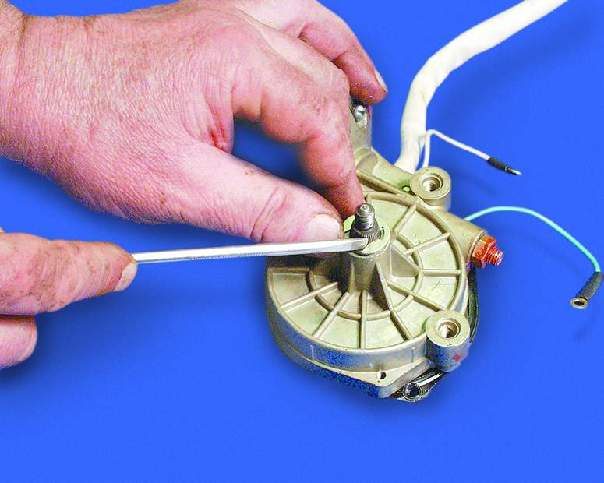

5. Снимите стопорное кольцо с вала редуктора.

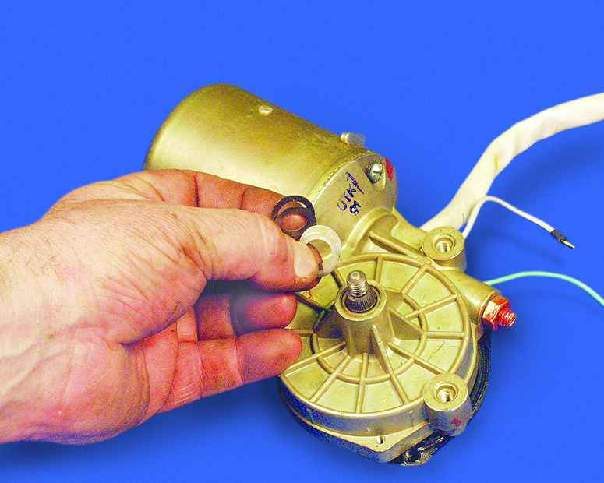

6. Снимите с вала редуктора регулировочные шайбы.

Примечание

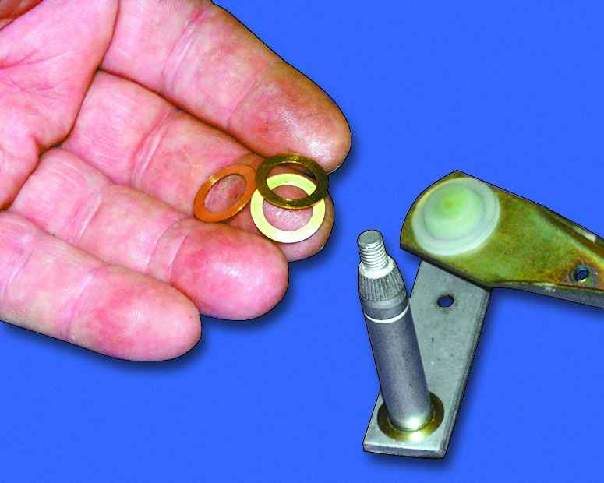

Промаркируйте регулировочные шайбы, чтобы при сборке установить их на те же места и в том же количестве.

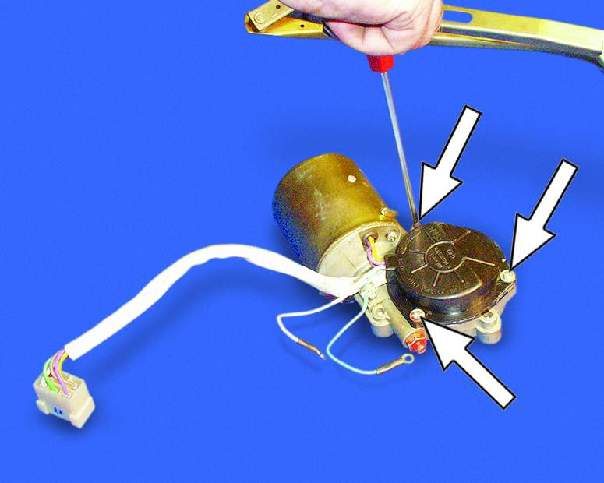

7. Отверните три винта крепления...

Предупреждение

При разборке не отворачивайте регулировочный винт, иначе нарушится осевой зазор вала якоря.

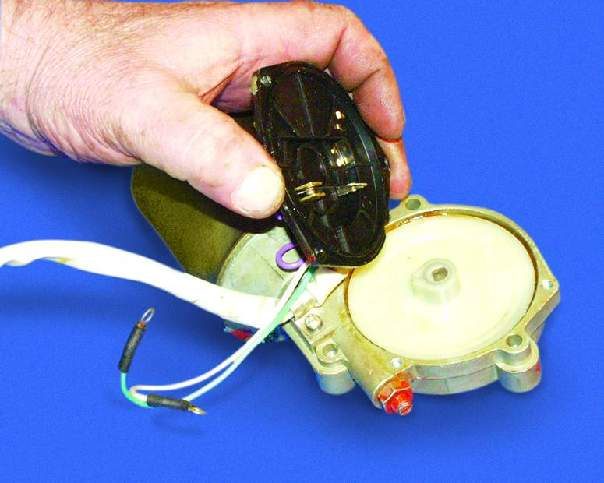

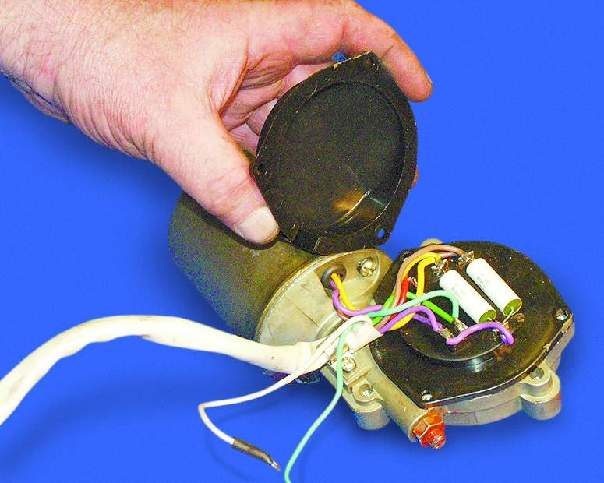

8. ...снимите крышку редуктора.

9. Снимите панель с редуктора.

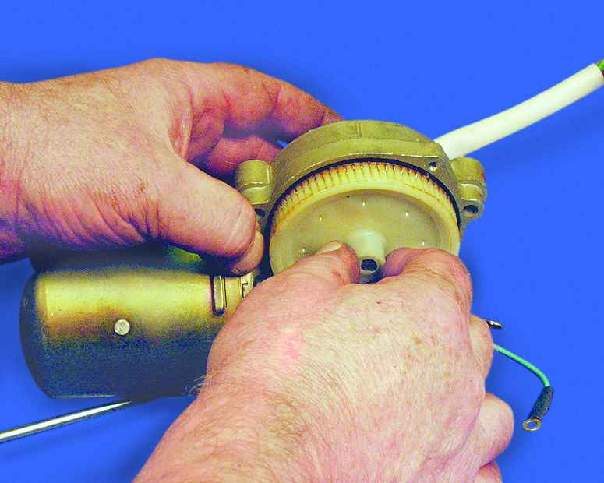

10. Выньте шестерню редуктора.

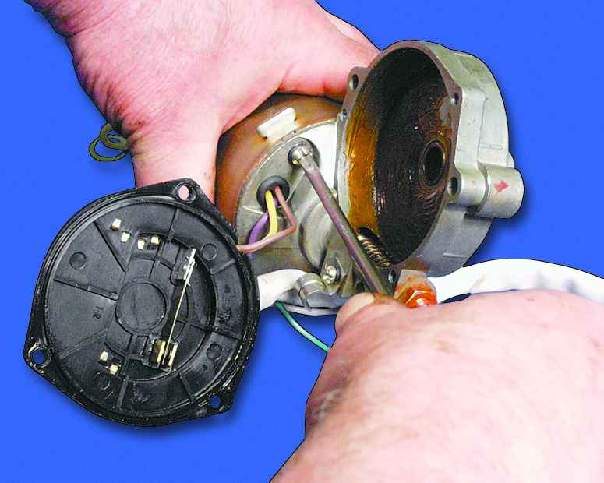

11. Отверните два винта (второй находится за корпусом редуктора)...

12. ...и выньте две закладные гайки.

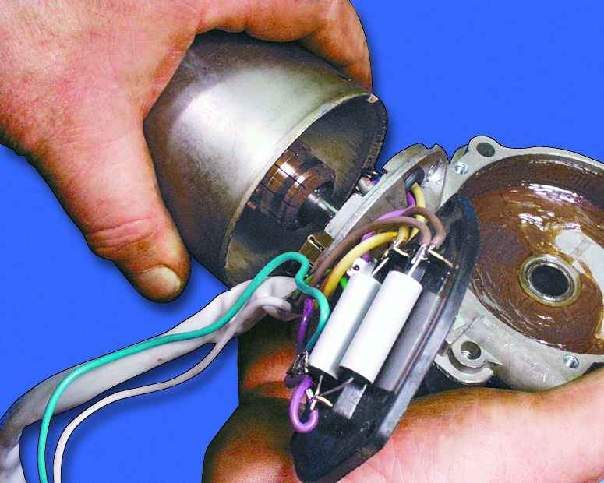

13. Снимите корпус редуктора со щеткодержателем с корпуса электродвигателя.

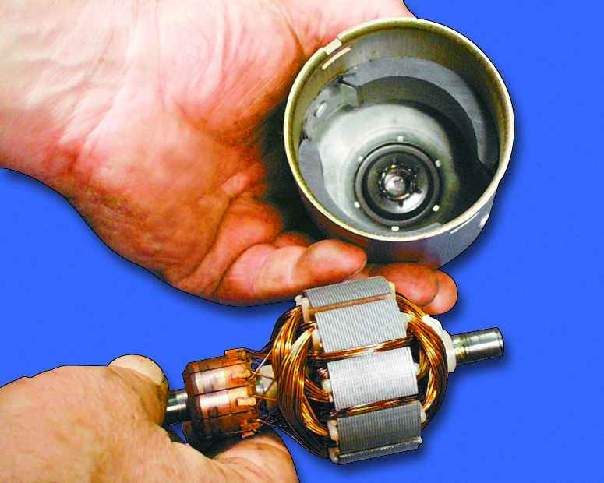

14. Выньте якорь из корпуса двигателя. После разборки продуйте корпус электродвигателя сжатым воздухом, чтобы удалить угольную пыль.

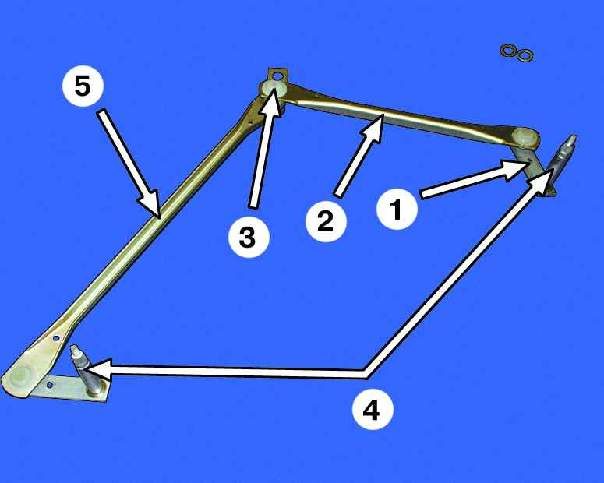

Тяги стеклоочистителя неразборной конструкции:

1 – кривошип
2 – короткая тяга
3 – шарнир тяг
4 – валик механизма стеклоочистителя
5 – длинная тяга

15. Снимите стопорные кольца с обоих валиков механизма стеклоочистителя.

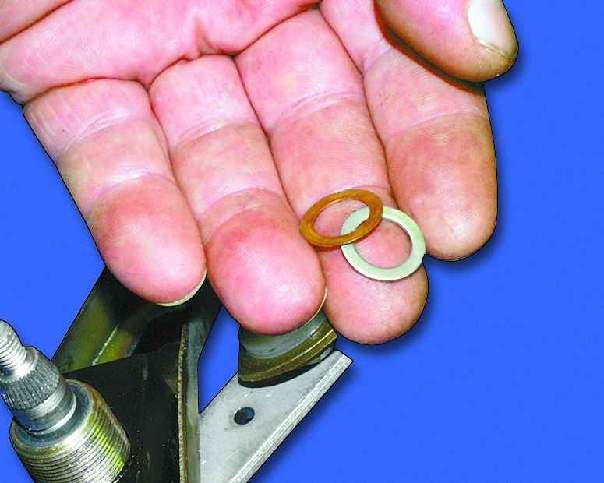

16. Снимите регулировочные шайбы с обоих валиков механизма стеклоочистителя.

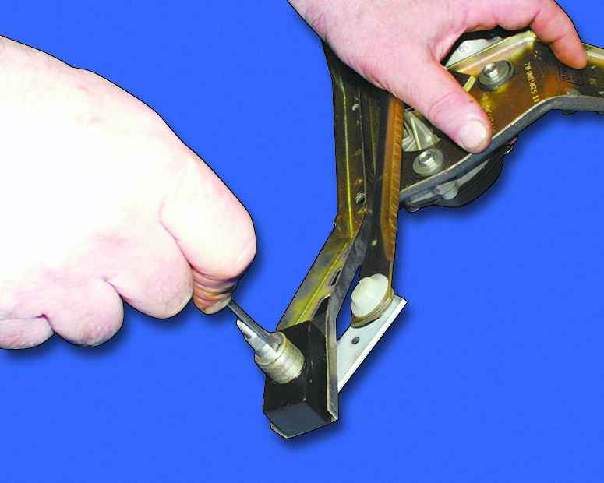

17. Выньте тяги из кронштейна стеклоочистителя и снимите регулировочные шайбы с обоих валиков.

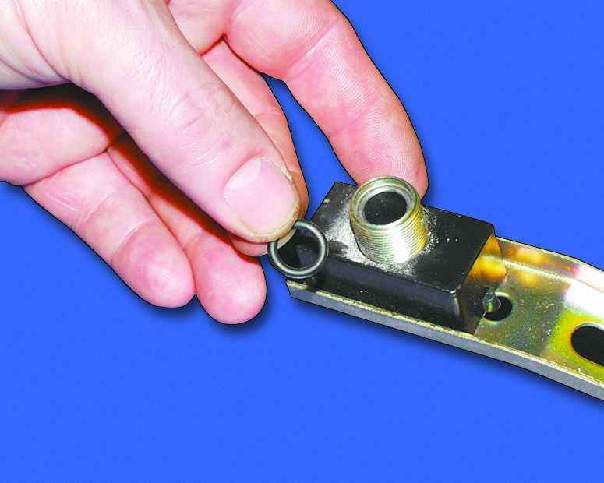

18. Выньте уплотнительные кольца из проточек с обеих сторон кронштейна.
