12.10. Синхронизатор

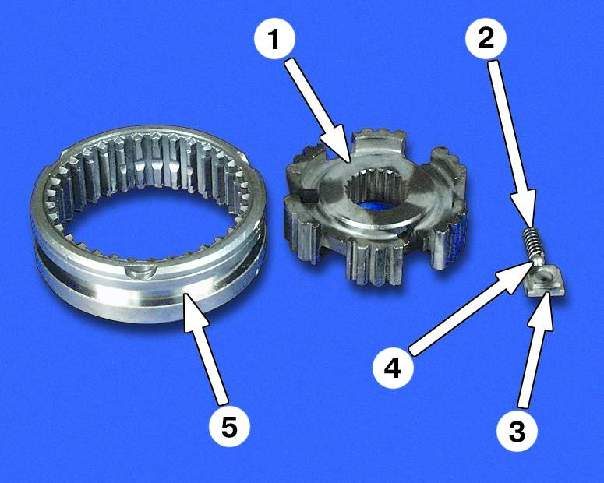

Детали синхронизатора:

1 – ступица
2 – пружина
3 – сухарь
4 – шарик
5 – муфта

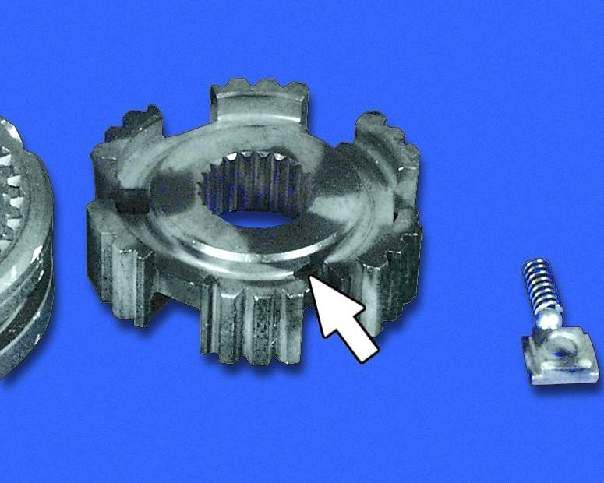

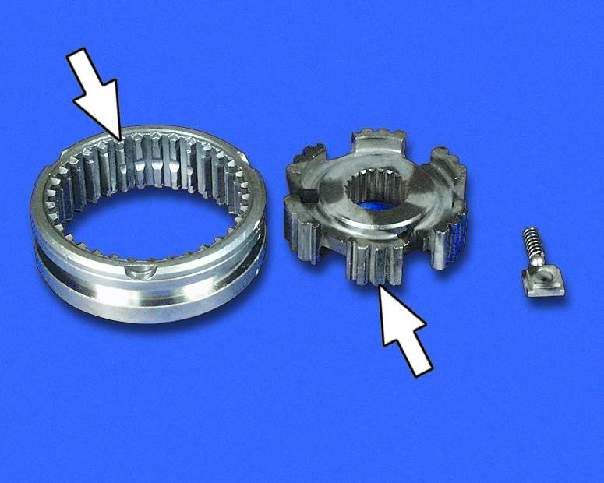

Пазы под фиксаторы имеют отверстия под пружины.

ПОРЯДОК ВЫПОЛНЕНИЯ

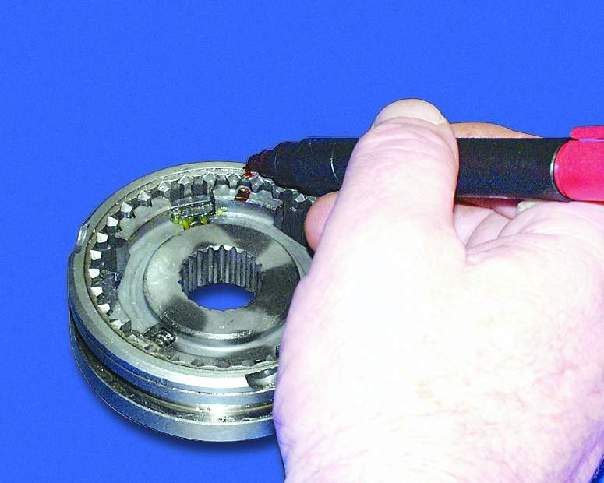

1. Перед разборкой промаркируйте положение муфты относительно ступицы.

2. При разборке синхронизатора аккуратно снимите муфту со ступицы, следя за тем, чтобы подпружиненные шарики с сухарями не разлетелись в разные стороны.

3. Осмотрите детали синхронизатора. Сколы и забоины на шлицах ступицы и муфты недопустимы (обратите особое внимание на торцы зубьев муфты). Не должно быть повреждений или следов заедания на сухарях, шариках и пружинах. Дефектные детали замените.

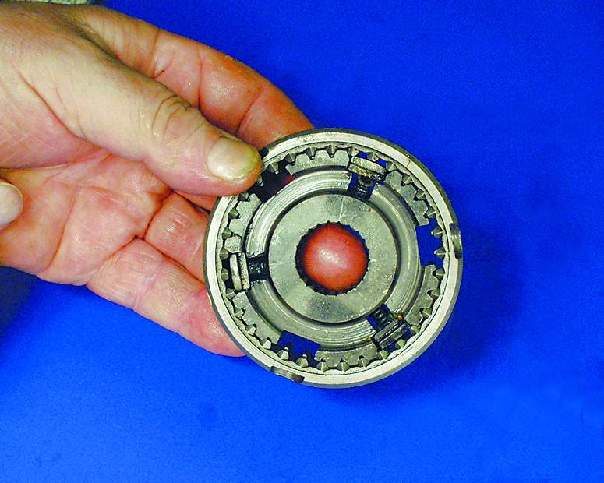

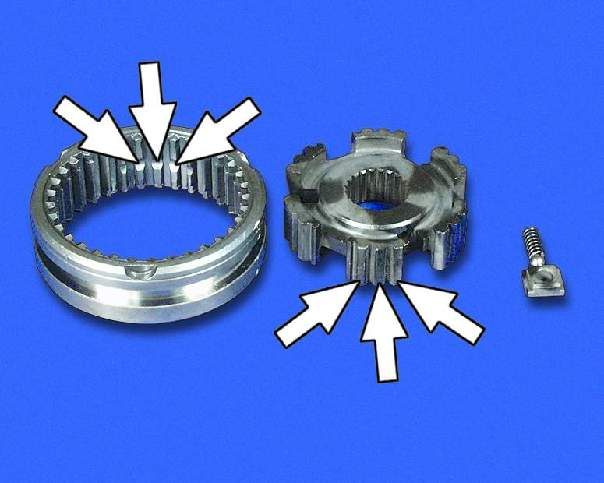

4. Установите муфту на ступицу так, чтобы по три большие проточки на шлицах муфты находились напротив пазов ступицы под фиксаторы.

5. Смажьте пружину фиксатора Литолом...

6. ...и вставьте пружину в отверстие, расположенное в пазу ступицы.

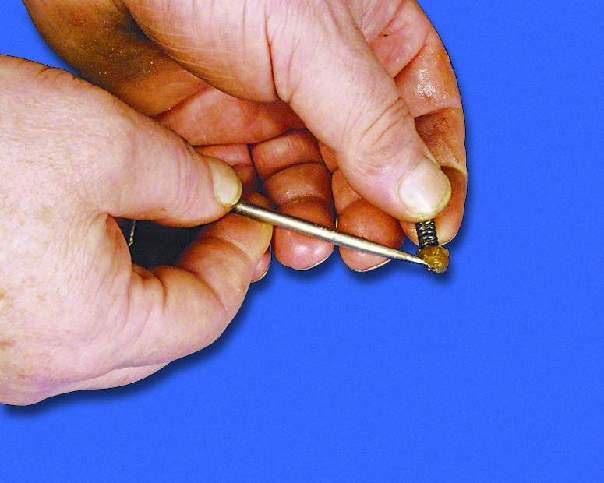

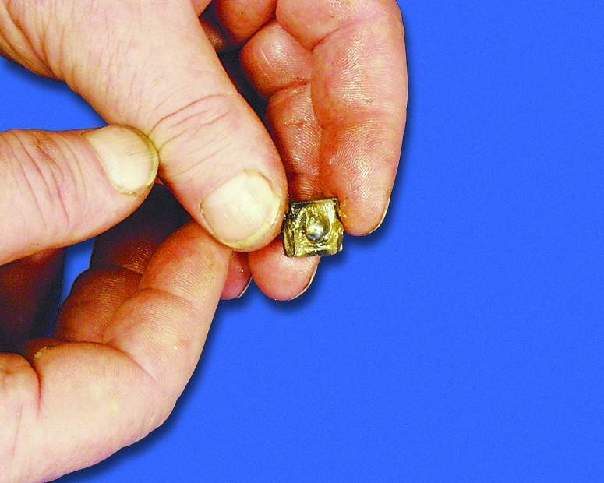

7. Смажьте сухарь Литолом и вставьте в его отверстие шарик с наружной стороны.

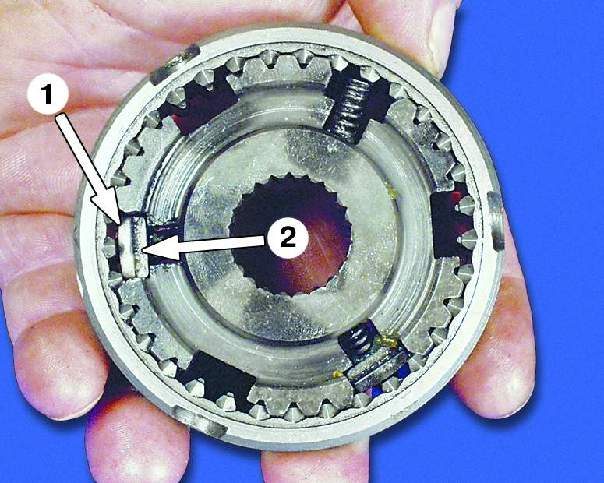

Примечание

1 – наружняя сторона сухаря (большая площадь поверхности);
2 – внутренняя сторона сухаря (меньшая площадь поверхности).

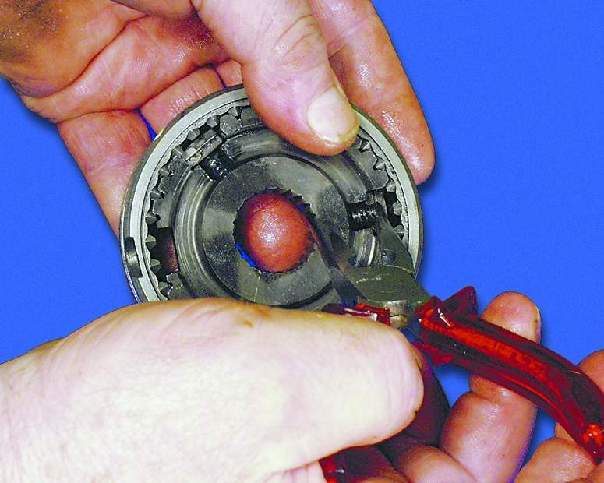

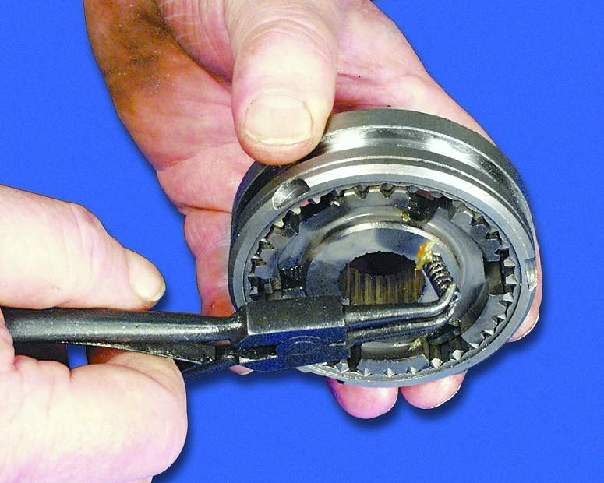

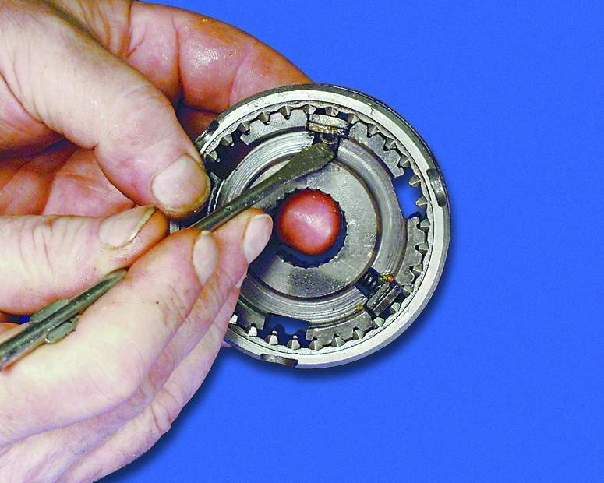

8. Сожмите пружину плоскогубцами с тонкими губками. 9. Вставьте сухарь с шариком так, чтобы шарик попал в проточки на шлицах муфты. 10. Поправьте пружину отверткой, чтобы она попала в отверстие сухаря.

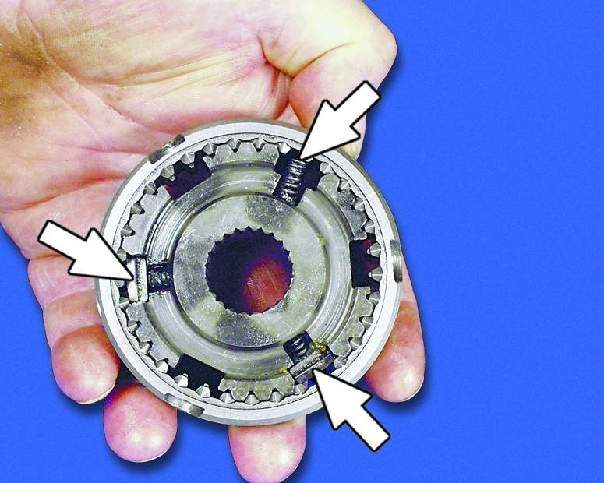

11. Аналогичным образом установите остальные фиксаторы.
