12.13. Рычаг переключения передач

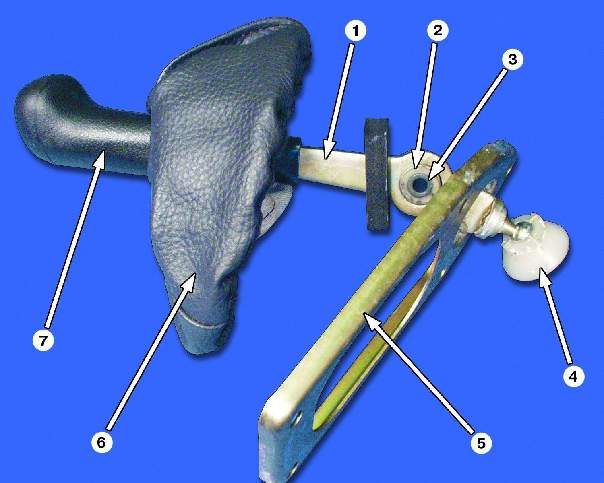

Рычаг переключения передач:

1 -  рычаг переключения передач
2 -  втулка
3 -  ось рычага
4 -  опора рычага
5 -  основание
6 -  кожаный чехол
7 -  рукоятка


ПОРЯДОК ВЫПОЛНЕНИЯ

1. Снимите защитный чехол рычага переключения передач с облицовки туннеля пола.

2. Снимите накладку облицовки туннеля пола.

3. Отверните винт крепления облицовки туннеля пола в задней части.

4. Снимите облицовку туннеля пола, сдвинув ее назад.

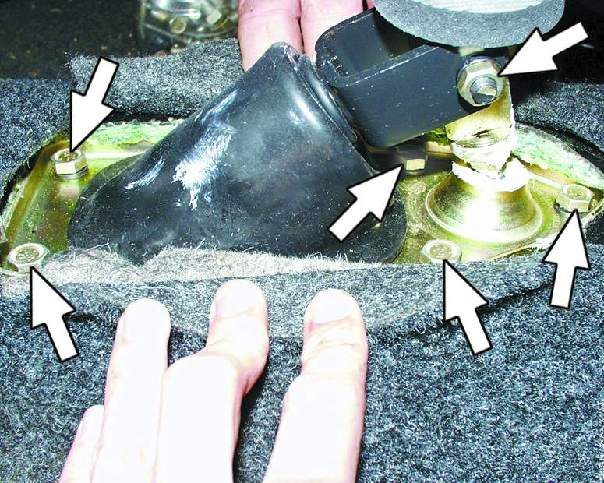

5. Отверните гайку крепления оси рычага, а затем пять болтов крепления основания рычага к полу.

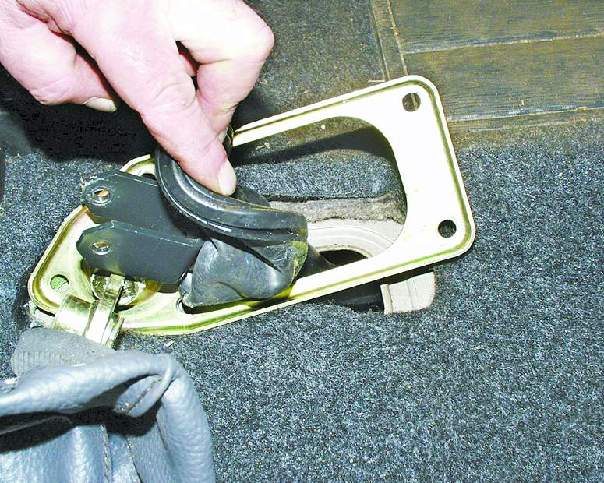

6. Снимите рычаг с основанием, сняв при этом резиновый защитный чехол с основания.

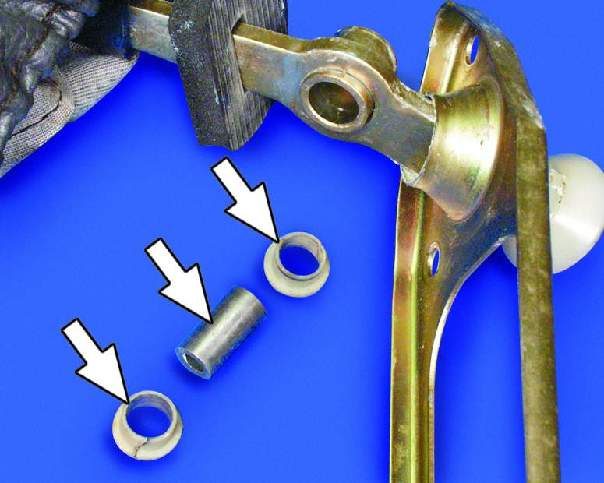

7. Выньте ось рычага с двумя пластмассовыми втулками. Если ось свободно болтается во втулках, установленных в рычаг, значит втулки изношены и их надо заменить. При установке втулок смажьте их консистентной смазкой.

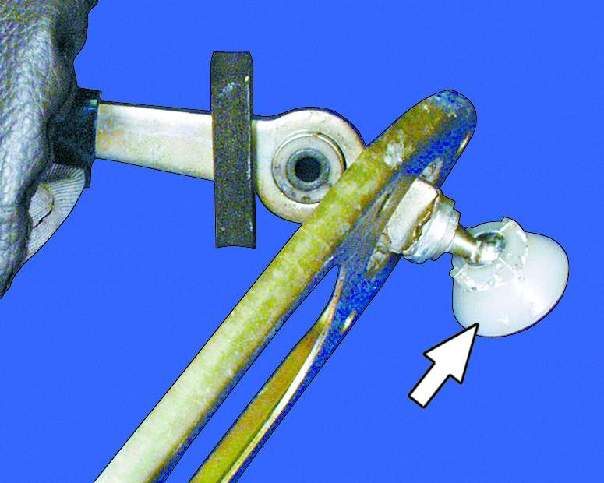

8. Для замены пластмассовой опоры рычага снимите ее со сферического пальца рычага, заложите в отверстие новой опоры консистентную смазку и наденьте опору на палец.

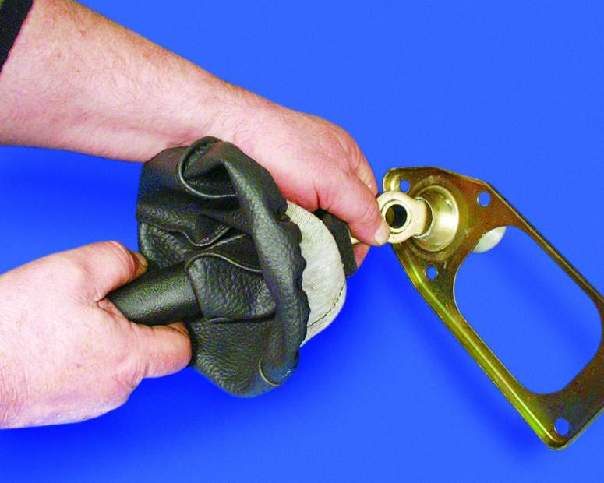

9. Для замены коженного чехла снимите рукоятку, стянув ее с рычага.

10. Установите рычаг переключения передач в обратном порядке. Все резьбовые соединения затяните моментом 16-26 Н·м (1,6-2,6 кгс·м).

Погнутую тягу привода переключения передач нужно заменить или выправить.

11. Для замены тяги привода переключения передач снизу автомобиля ослабьте затяжку хомута и отсоедините тягу от наконечника шарнира.

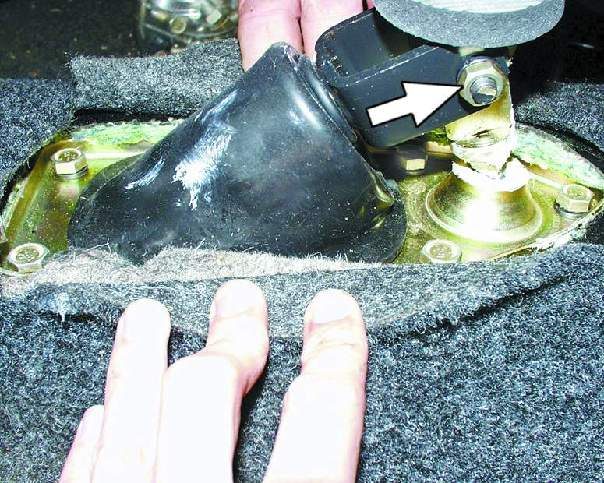

12. Отверните гайку крепления оси рычага переключения передач и выньте тягу в салон.
