13.5.1. Приложение 5.1. Схема электрооборудования автомобиля ВАЗ-21099
13.5.2. Приложение 5.2. Схема электрооборудования автомобиля ВАЗ-21099 исполнения "люкс" с "высокой" панелью приборов

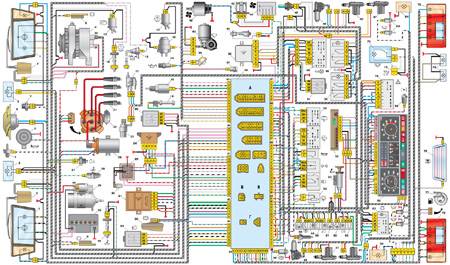

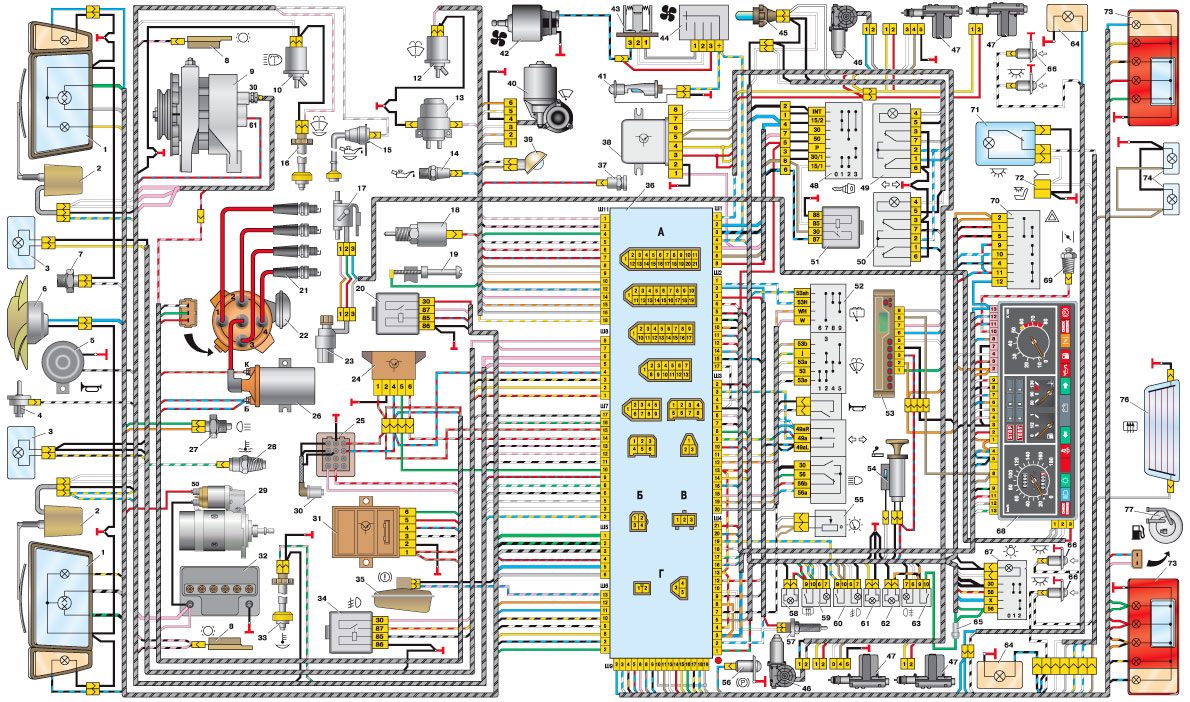

13.5.2. Приложение 5.2. Схема электрооборудования автомобиля ВАЗ-21099 исполнения "люкс" с "высокой" панелью приборов


1 – блок-фара 40 - электродвигатель очистителя ветрового стекла
2 – электродвигатели очистителей фар 41 – лампа освещения вещевого ящика
3 – противотуманные фары 42 – электродвигатель вентилятора отопителя
4 – выключатель подкапотной лампы 43 - дополнительный резистор электродвигателя отопителя
5 – звуковой сигнал 44 – переключатель вентилятора отопителя
6 - электродвигатель вентилятора системы охлаждения двигателя 45 – лампа подсветки рычагов отопителя
7 – датчик включения электродвигателя вентилятора 46 - моторедукторы электростеклоподъемников передних дверей
8 – датчик износа колодок передних тормозов 47 – моторедукторы блокировки замков дверей
9 – генератор 48 – выключатель зажигания
10 - электромагнитный клапан включения омыва фар 49 - переключатель электростеклоподъемника правой двери
12 - электромагнитный клапан включения омыва ветрового стекла 50 - переключатель электростеклоподъемника левой двери
13 – электродвигатель омывателя стекол 51 – реле зажигания
14 – датчик контрольной лампы давления масла 52 – подрулевой переключатель
15 – датчик уровня масла 53 – маршрутный компьютер
16 – датчик уровня омывающей жидкости 54 – прикуриватель
17 – датчик расхода топлива 55 – регулятор освещения приборов
18 – электромагнитный клапан карбюратора 56 - выключатель контрольной лампы стояночного тормоза
19 – концевой выключатель карбюратора 57 – выключатель стоп-сигнала
20 – реле включения стартера 58 - контрольная лампа включения обогрева заднего стекла
21 – свечи зажигания 59 – выключатель обогрева заднего стекла
22 – датчик-распределитель зажигания 60 – выключатель противотуманных фар
23 – датчик скорости автомобиля 61 - контрольная лампа включения противотуманных фар
24 - блок управления электромагнитным клапаном карбюратора 62 - контрольная лампа включения заднего противотуманного света
25 – колодка диагностики 63 - выключатель заднего противотуманного света
26 – катушка зажигания 64 – боковые указатели поворота
27 – выключатель света заднего хода 65 - предохранитель цепи противотуманного света
28 - датчик указателя температуры охлаждающей жидкости 66 - выключатели плафона на стойках дверей
29 – стартер 67 – выключатель наружного освещения
30 – датчик верхней мертвой точки 1-го цилиндра 68 – комбинация приборов
31 – коммутатор 69 - выключатель контрольной лампы воздушной заслонки карбюратора
32 – аккумуляторная батарея 70 – выключатель аварийной сигнализации
33 – датчик уровня охлаждающей жидкости 71 – плафон освещения салона
34 – реле включения противотуманных фар 72 - разъем для подключения к плафону индивидуального освещения
35 – датчик уровня тормозной жидкости 73 – задние фонари
36 – монтажный блок 74 – фонари освещения номерного знака
37 - штепсельная розетка для переносной лампы 76 – элемент обогрева заднего стекла
38 - блок управления блокировкой замков дверей 77 – датчик указателя уровня и резерва топлива
39 – подкапотная лампа

А - порядок условной нумерации штекеров в колодках монтажного блока, комбинации приборов, подрулевого переключателя, выключателя зажигания и очистителя ветрового стекла
Б - порядок условной нумерации штекеров в колодках очистителей фар и заднего стекла
В - порядок условной нумерации штекеров в колодках датчиков скорости и расхода топлива и в датчике-распределителе зажигания
Г - порядок условной нумерации штекеров в колодках моторедукторов электростеклоподъемников и моторедукторов блокировки замков дверей.

Примечания

1. В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с выключателем освещения приборов. Вторые концы черных тонких проводов также сведены в точки, соединенные с массой.

2. На схеме показано подключение дополнительного электрооборудования, которое может быть установлено на автомобили, но на автомобиле конкретной комплектации может отсутствовать тот или иной вспомогательный узел или система.
