13. Задняя подвеска

Описание конструкции

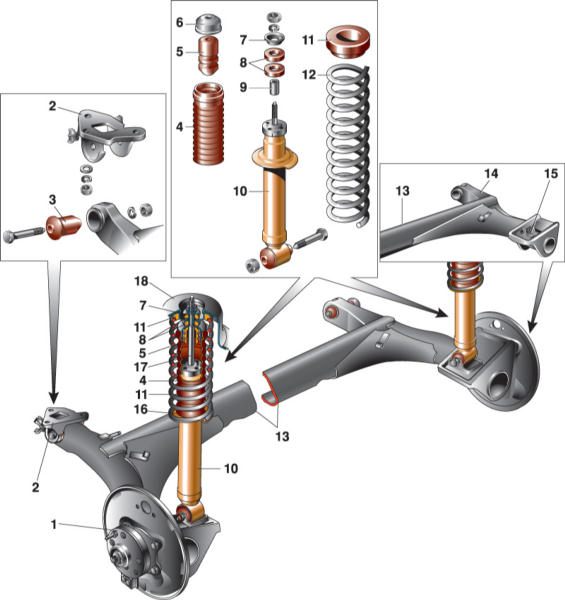

Детали задней подвески

1 – ступица колеса
2 – кронштейн крепления рычага подвески
3 – сайлент-блок
4 – кожух амортизатора
5 – буфер хода сжатия
6 – крышка кожуха
7 – опорная шайба
8 – подушки амортизатора
9 – распорная втулка

10 – амортизатор
11 – резиновая прокладка
12 – пружина задней подвески
13 – соединитель рычагов
14 – рычаг балки задней подвески
15 – кронштейн крепления амортизатора
16 – нижняя опорная чашка пружины
17 – шток
18 – верхняя опорная чашка пружины

Задняя подвеска – зависимая, с цилиндрическими пружинами 12 и гидравлическими телескопическими амортизаторами 10 двустороннего действия. Основной несущий элемент подвески – балка, состоящая из продольных рычагов 14 и соединителя 13, сваренных между собой через усилители. Сзади к рычагам подвески приварены кронштейны 15 с проушинами для крепления амортизаторов 10 и фланцы для крепления осей задних колес и щитов тормозных механизмов. Спереди рычаги 14 снабжены приварными втулками с запрессованными в них сайлент-блоками 3. Через центральную втулку сайлент-блока проходит болт, соединяющий рычаг с кронштейном 2. Для крепления кронштейна к лонжерону кузова предусмотрены три приварных болта.

Пружина 12 подвески опирается нижним концом на чашку, приваренную к резервуару амортизатора, а верхним – через резиновую прокладку 11 – на опору, приваренную изнутри к арке кузова.

Нижняя проушина амортизатора крепится болтом к кронштейну 15 рычага подвески, а его шток закреплен на верхней опоре пружины подвески через две резиновые подушки 8 (одна – снизу опоры, другая – сверху) и опорную шайбу 7 (под гайкой).

В ступице установлен двухрядный радиально-упорный шариковый подшипник, аналогичный подшипнику ступицы переднего колеса, но меньшего размера. Посадка подшипника на оси – переходная (с легкими натягом или зазором). В процессе эксплуатации подшипник не требует регулировки и пополнения смазки. Не допускается устранять возникший люфт подтяжкой гайки, подшипник следует заменить. При выпрессовке ступицы подшипник разрушается, поэтому не рекомендуется разбирать ступицу при исправном подшипнике.
