16.14. Очистители фар

Очистители фар устанавливаются на автомобили в вариантном исполнении. Комплект состоит из двух моторедукторов с рычагами и щетками – разных для левой и правой фары. Щетки останавливаются в нижнем положении. Моторедукторы защищены от перегрузки встроенными термобиметаллическими предохранителями.

Технические характеристики

Очистители включаются одновременно с омывателем фар отдельным выключателем с подсветкой, если переключателем наружного освещения включены фары. При этом напряжение подается к обмотке вспомогательного реле типа 904.3747, установленного сбоку монтажного блока, которое включает очистители и омыватели фар. По характеристикам оно не отличается от реле 904.3747-10, описанного в разделе Освещение и световая сигнализация.

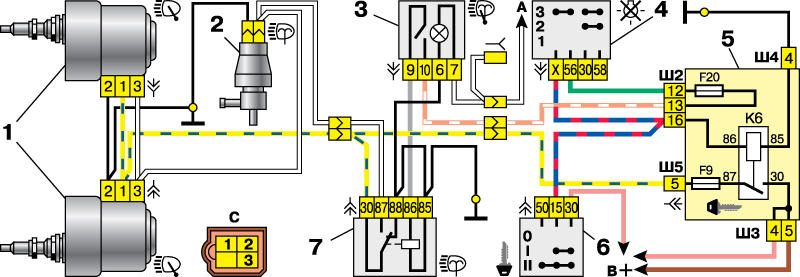

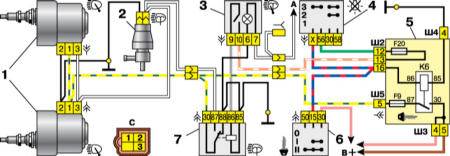

Схема включения очистителей фар

1 – моторедукторы очистителей фар 2 – электродвигатель омывателя фар 3 – выключатель очистителей и омывателя фар 4 – переключатель наружного освещения 5 – монтажный блок 6 – выключатель зажигания 7 – реле включения очистителей и омывателя фар	А – к выключателю освещения приборов В – к источникам питания С – условная нумерация штекеров в колодках очистителей фар

Моторедуктор очистителя фар – неразборный, при выходе из строя его заменяют.
