16.8. Звуковой сигнал

Звуковой сигнал типа 20.3721 закреплен на усилителе панели рамки радиатора в моторном отсеке. Он включается центральной кнопкой рулевого колеса. Контактное кольцо выключателя закреплено на рулевом колесе, а подпружиненные контакты – на соединителе подрулевого переключателя.

Если звук сигнала стал слабым и хриплым, отрегулируйте его, поворачивая винт на корпусе в ту или иную сторону.

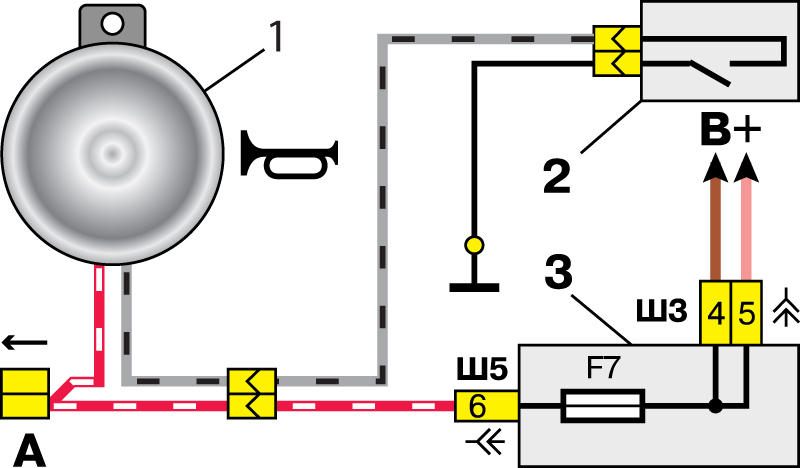

Схема включения звукового сигнала

1 —- звуковой сигнал
2 —- выключатель звукового сигнала
3 —- монтажный блок

А — колодка проводов к электродвигателю вентилятора системы охлаждения двигателя
В —- к источникам питания

Снятие звукового сигнала

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем "минусовой" провод от аккумулятора.
  2. Снимаем решетку радиатора.

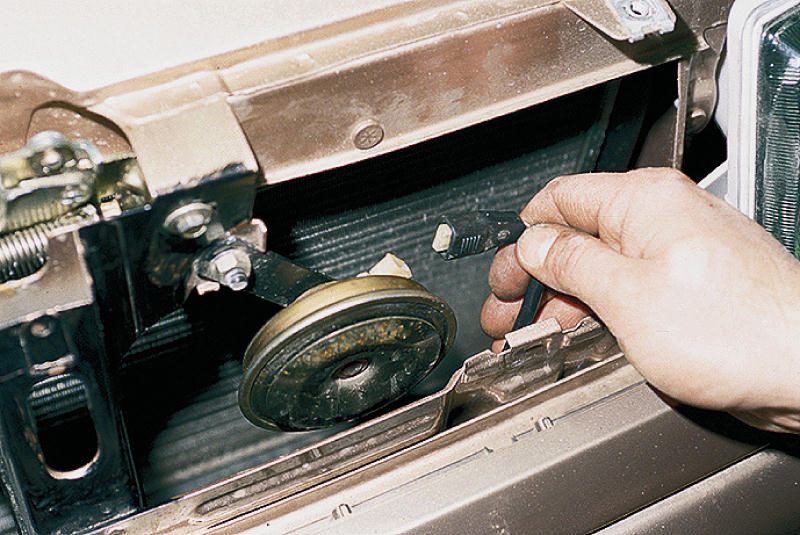

  1. Отсоединяем разъем от сигнала.
  1. Ключом "на 13" отворачиваем гайку крепления сигнала.

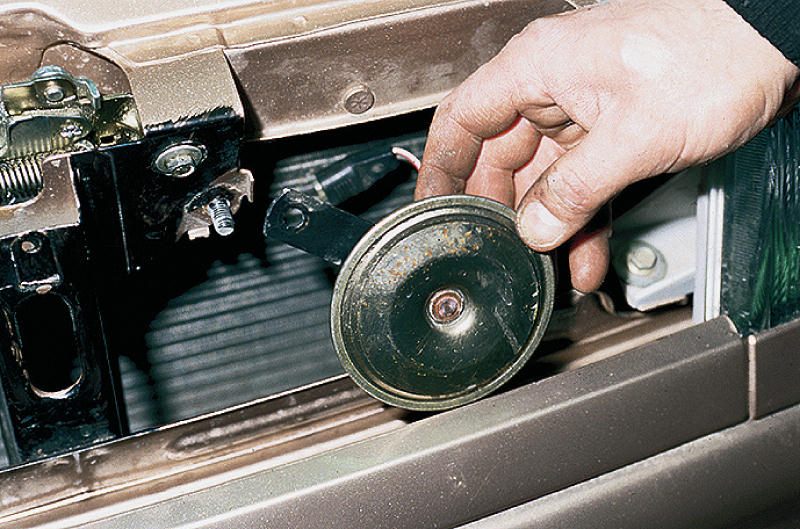

  1. Снимаем сигнал.

Устанавливаем сигнал в обратной последовательности.
