17.20. Снятие облицовки и накладки ветрового окна

Облицовку и накладку ветрового окна снимаем для обеспечения доступа к рычагам стеклоочистителя и его приводу, отопителю, вакуумному усилителю тормозов.

На фотографиях капот для наглядности снят, хотя работы можно проделать и без его демонтажа.

 ПОРЯДОК ВЫПОЛНЕНИЯ

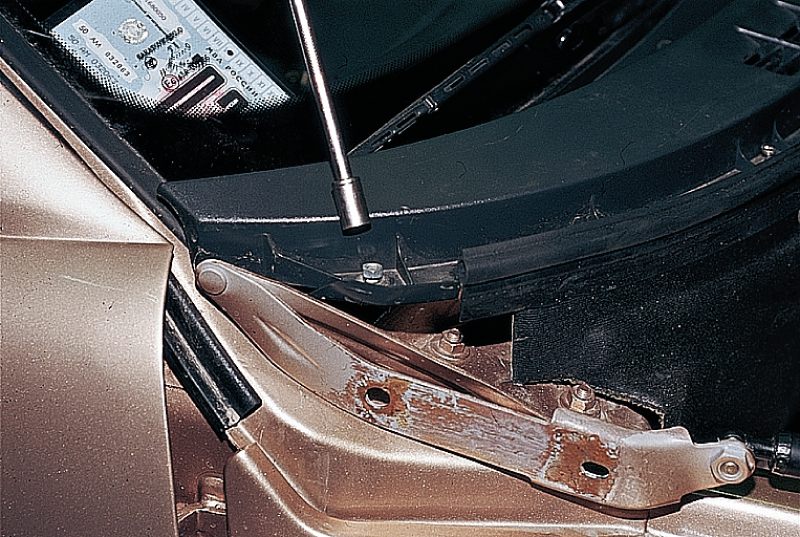

  1. Головкой "на 10" отворачиваем две гайки по краям облицовки рамы ветрового стекла.

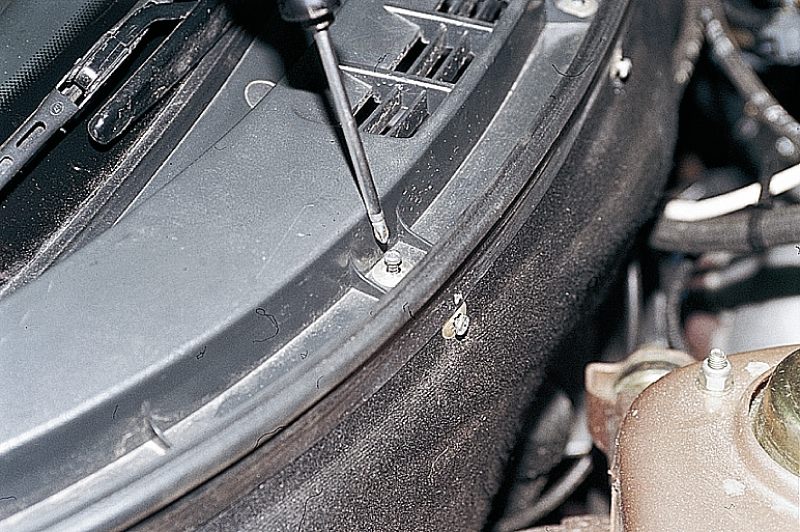

  1. Крестообразной отверткой отворачиваем пять саморезов крепления.

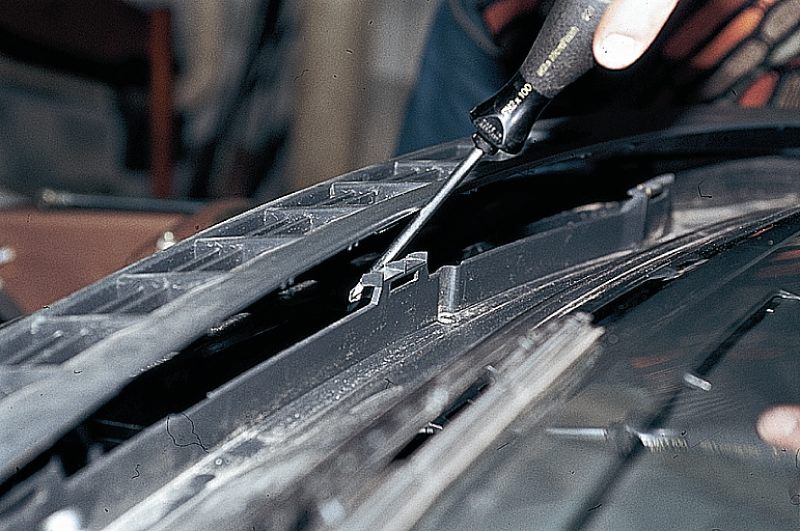

  1. Поддеваем отверткой фиксаторы в задней части…

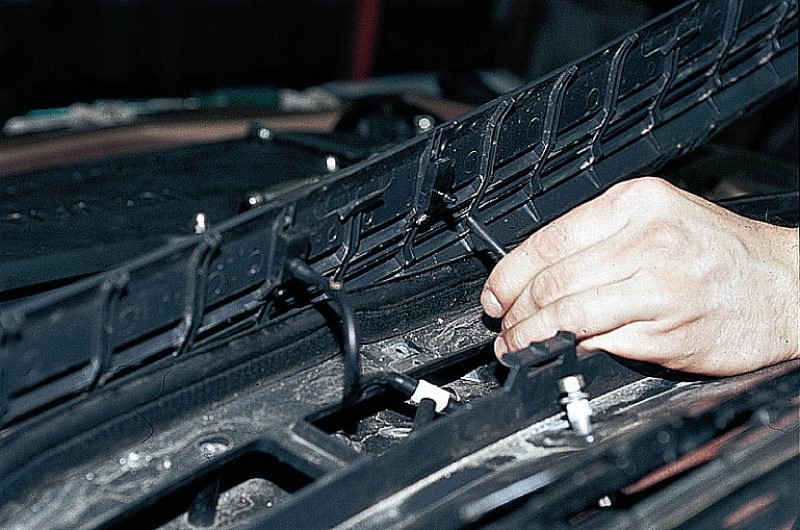

…и, приподняв облицовку рамы ветрового стекла, отсоединяем трубки от жиклеров стеклоомывателей.

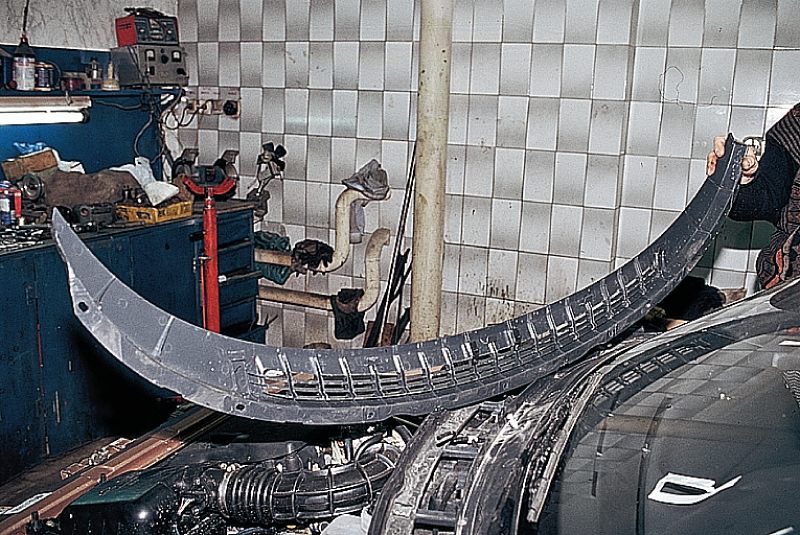

  1. Снимаем облицовку.

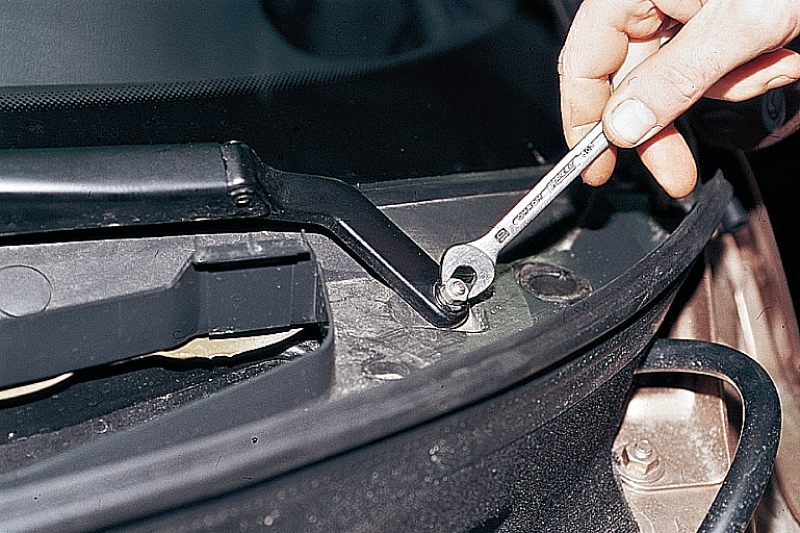

  1. Ключом "на 10" отворачиваем гайки крепления поводков стеклоочистителей и снимаем, покачивая, поводки.

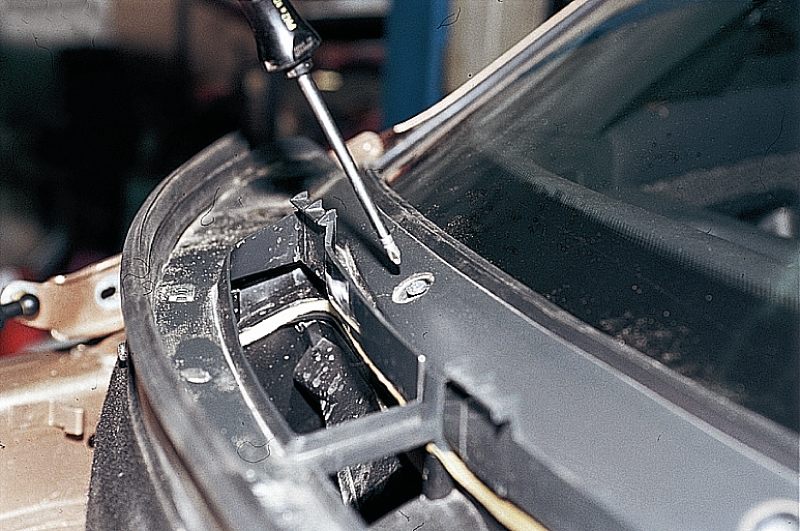

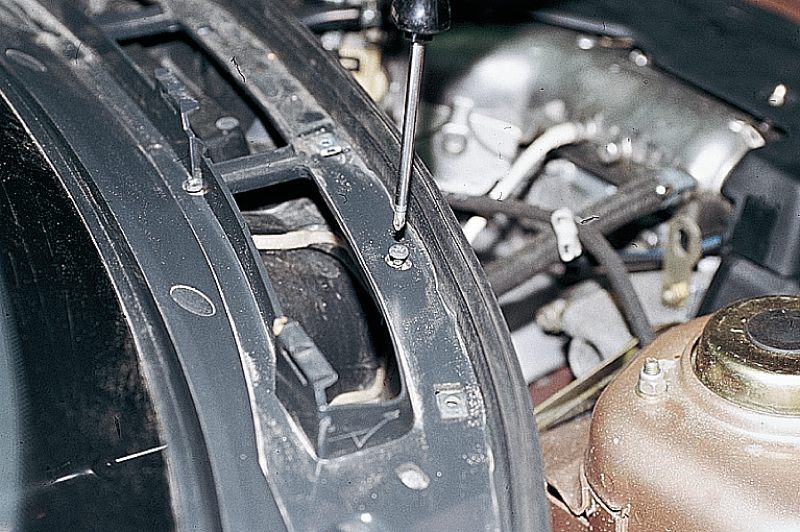

  1. Крестообразной отверткой отворачиваем десять саморезов крепления накладки рамы ветрового окна.
  1. Поддеваем и снимаем заглушки, …

…под которыми отворачиваем еще четыре самореза.

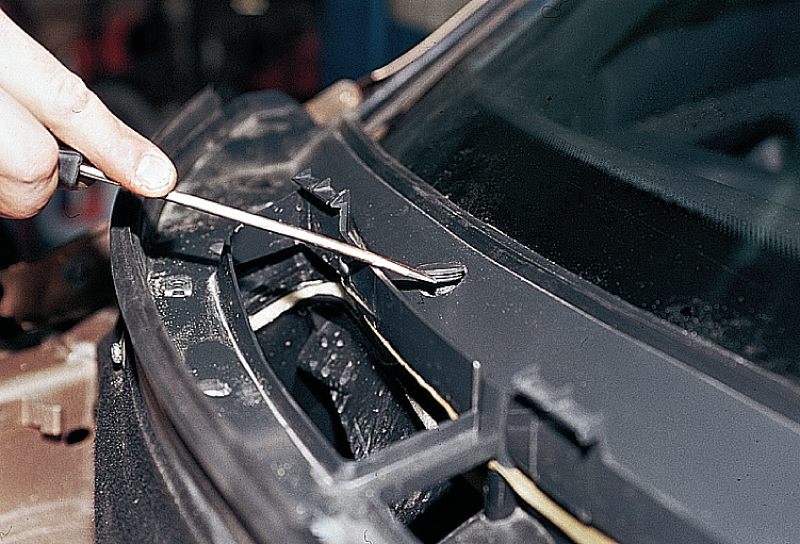

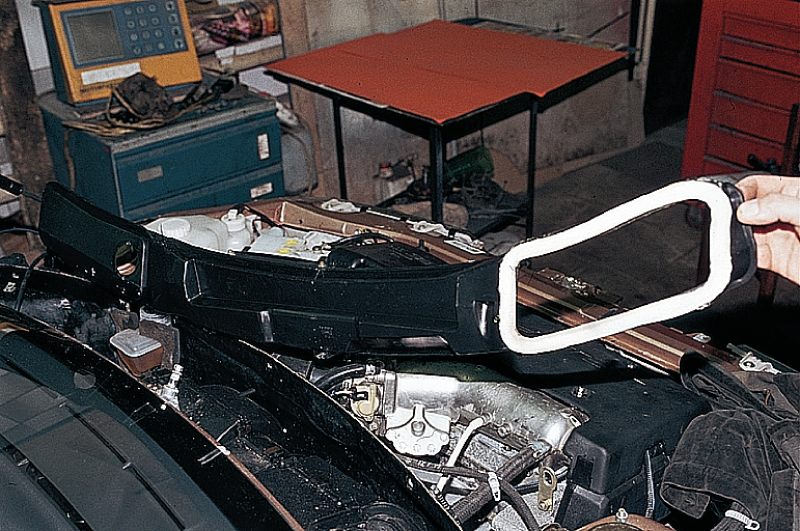

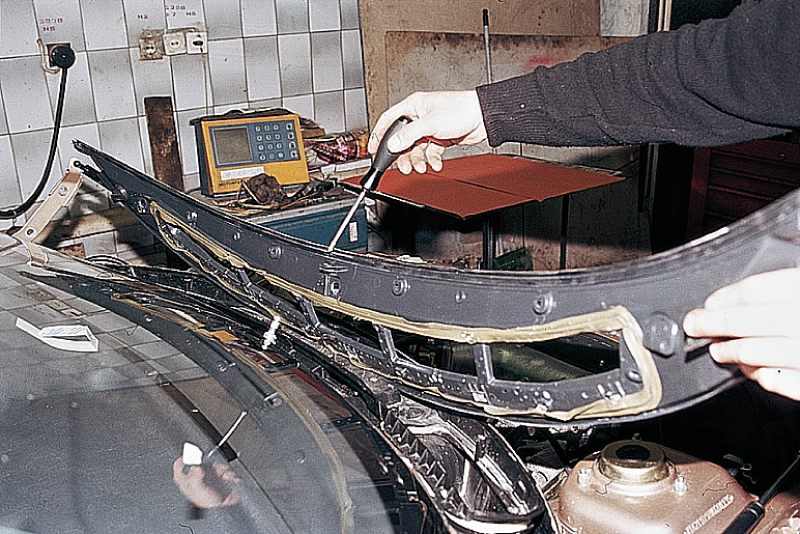

  1. Поддеваем фиксатор в центре и снимаем накладку рамы ветрового окна.

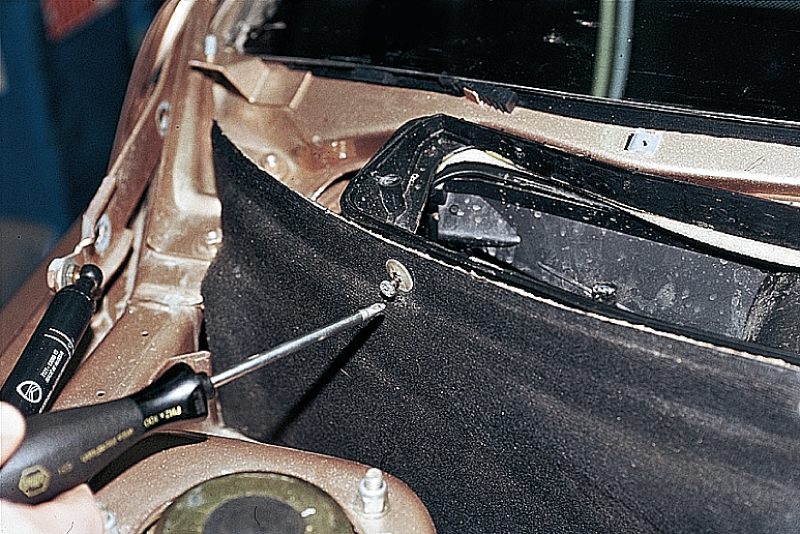

  1. Крестообразной отверткой отворачиваем шесть саморезов крепления обивки моторного отсека к кожуху.
  1. Снимаем кожух.

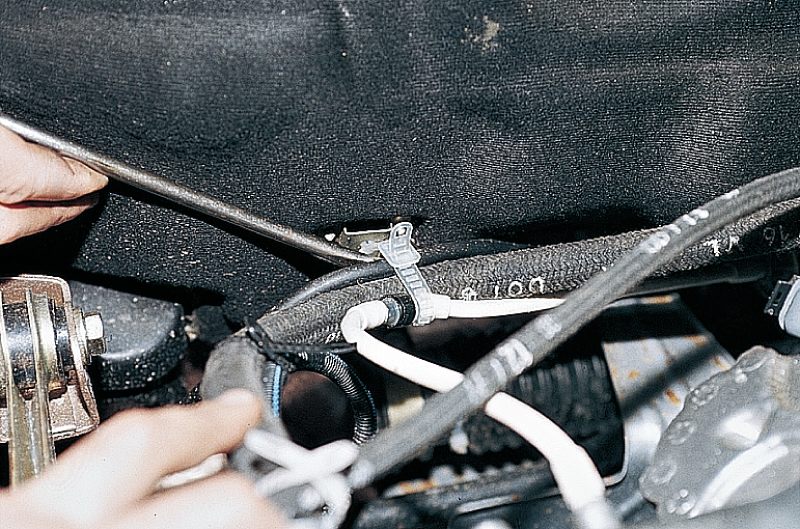

  1. Отсоединяем хомут крепления шлангов к обивке моторного отсека.

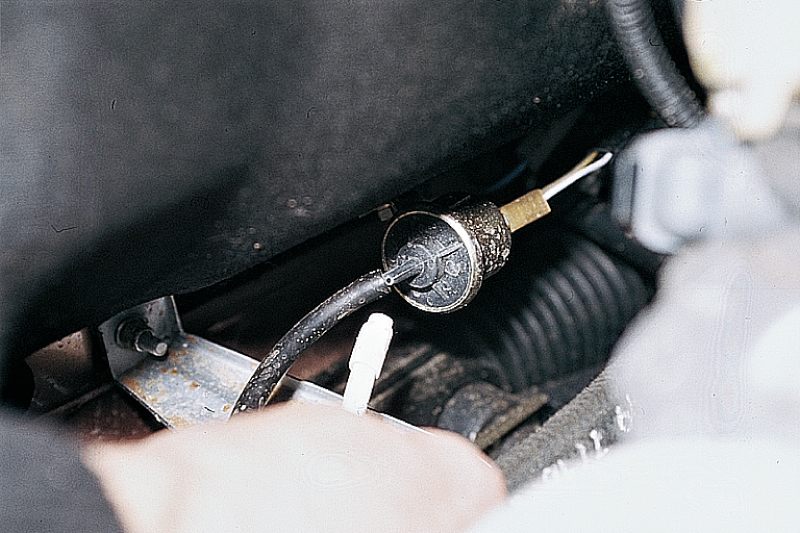

  1. Снимаем шланги и провода с электропневматического клапана.
  1. Головкой "на 10" отворачиваем гайку теплозащитного щитка рулевой рейки, который прижимает обивку моторного отсека.

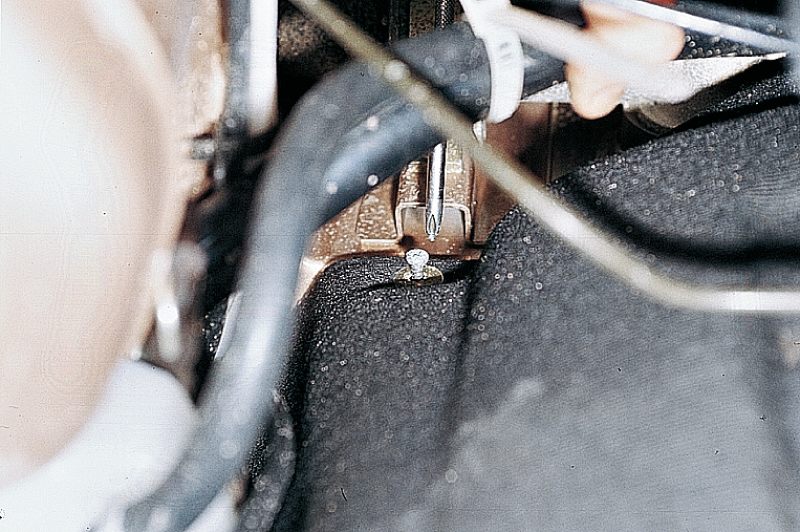

  1. Крестообразной отверткой отворачиваем саморез, соединяющий правую и левую части обивки моторного отсека.

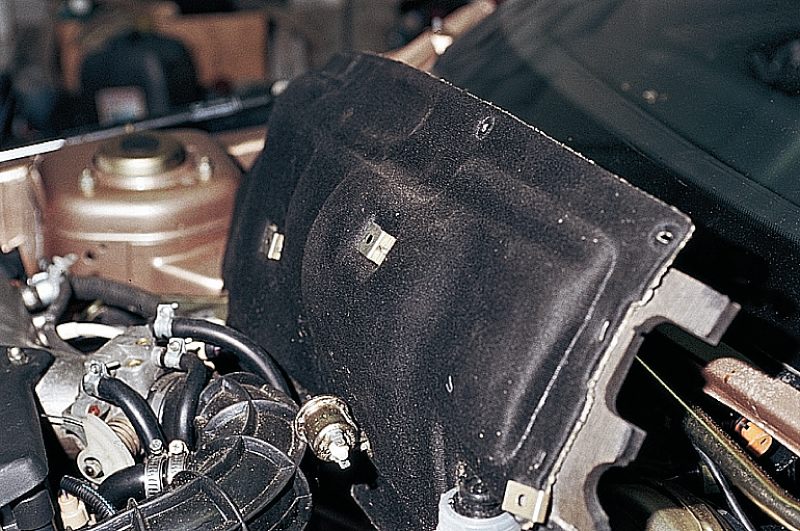

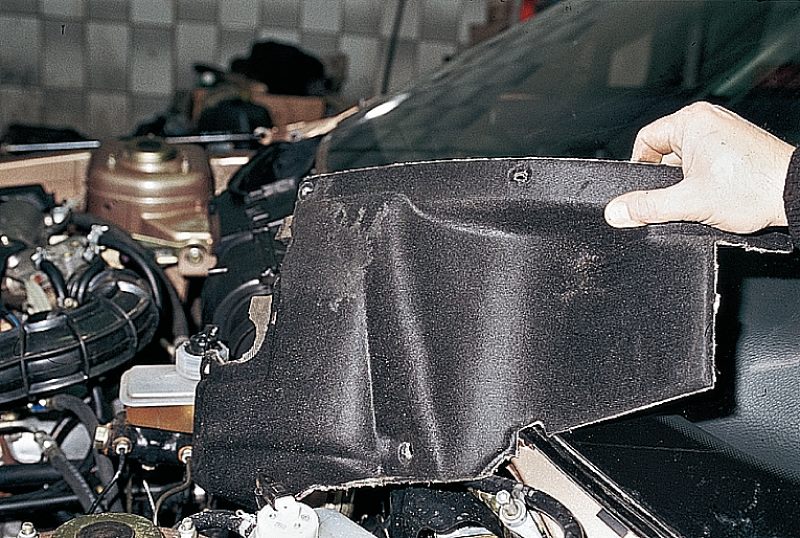

  1. Снимаем правую часть обивки моторного отсека.

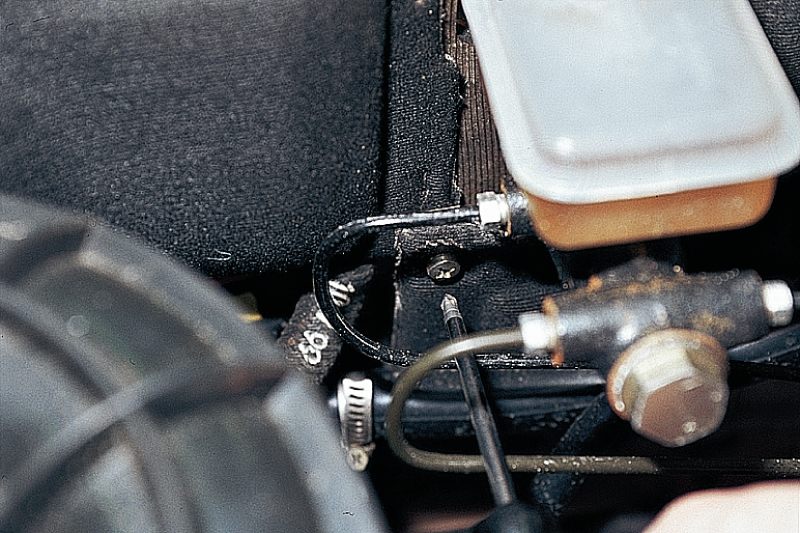

  1. Крестообразной отверткой отворачиваем саморез крепления левой части обивки к кузову возле расширительного бачка…

…и снимаем ее.
