20.2.6. Электрооборудование автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124

Описание конструкции

В вариантном исполнении на автомобили с двигателями ВАЗ-21114 и ВАЗ-21124 могут быть установлены стартер и фары производства фирмы Bosch, противотуманные фары, комбинация приборов с жидкокристаллическим дисплеем индикации общего и суточного пробега, бортовой компьютер, электростеклоподъемники в передних или во всех дверях, электроприводы замков дверей и элементы подогрева передних сидений

. Также на автомобиль с кузовом седан может устанавливаться дополнительный сигнал торможения, встроенный в опционное антикрыло.

Другие элементы электрооборудования автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124 практически не изменились в сравнении с автомобилями, оснащенными двигателями ВАЗ-2111 и ВАЗ-2112.

Схемы электрооборудования автомобилей с двигателями ВАЗ-21114 и ВАЗ-21124 приведены в Приложениях.

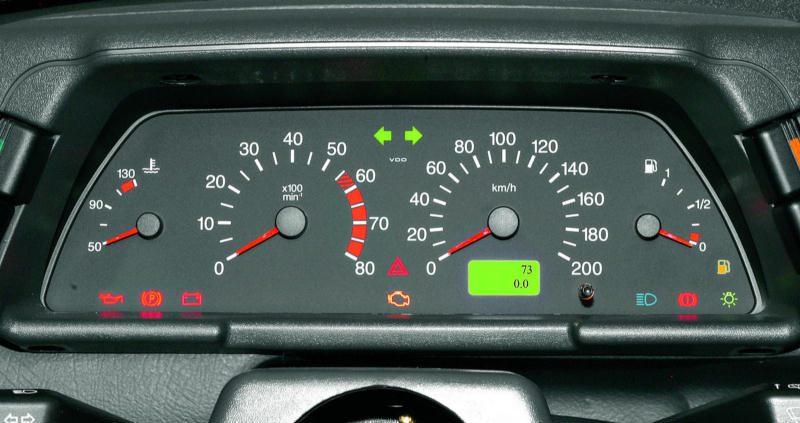

Комбинация приборов с жидкокристаллическим дисплеем индикации общего и суточного пробега

Замена ламп в блок-фаре

На автомобили "десятого" семейства могут устанавливаться блок-фары фирмы Bosch. В отличие от фары производства АО "Автосвет", на которой лампа габаритного света устанавливалась в отражатель лампы дальнего света, в фаре Bosch лампа габаритного света устанавливается в отражатель лампы ближнего света. Изменен способ фиксации в фаре ламп ближнего, дальнего и габаритного света. Корпус указателя поворота крепится к корпусу фары Bosch двумя винтами с головками под ключ Torx T-25 (на фаре АО "Автосвет" применяются винты с головками под шлицевую отвертку). Блок-фары Bosch крепятся к кузову автомобиля болтами с головками под ключ "на 8". Несмотря на различия блок-фары производства фирмы Bosch и АО "Автосвет" взаимозаменяемы (парой) и снятие блок-фар с автомобиля выполняется одинаково.

Заменить лампы указателя поворота, головного и габаритного света в блок-фаре фирмы Bosch можно и непосредственно на автомобиле.

Для наглядности показываем эти операции на правой блок-фаре, снятой с автомобиля.

 ПОРЯДОК ВЫПОЛНЕНИЯ

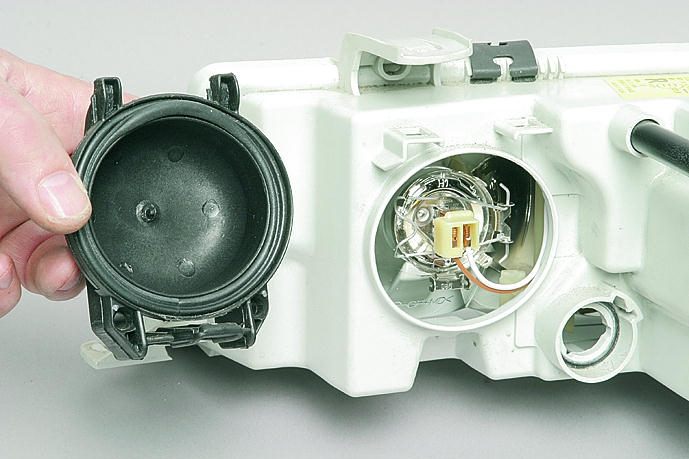

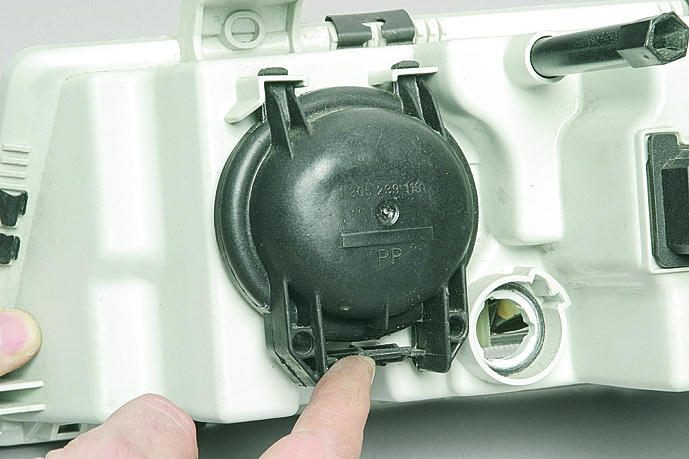

  1. Для замены лампы дальнего света нажимаем (движением вверх) фиксатор защитной крышки лампы, расположенной ближе к продольной оси автомобиля…

…и снимаем крышку.

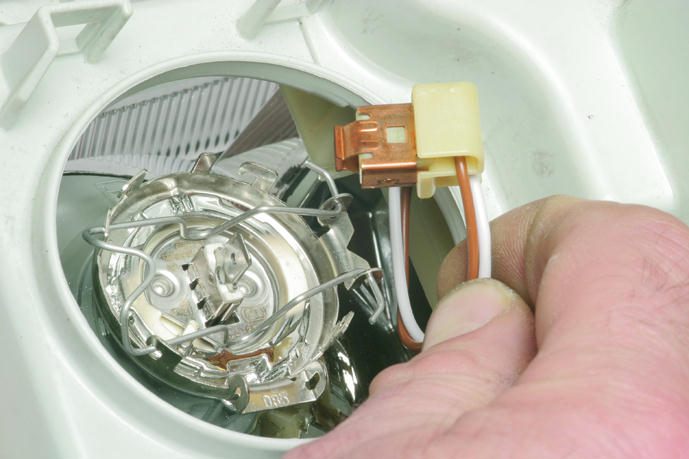

  1. Снимаем колодку проводов с вывода лампы.

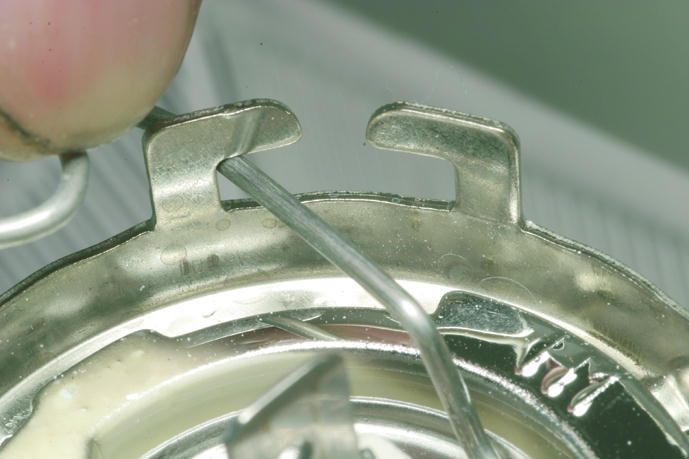

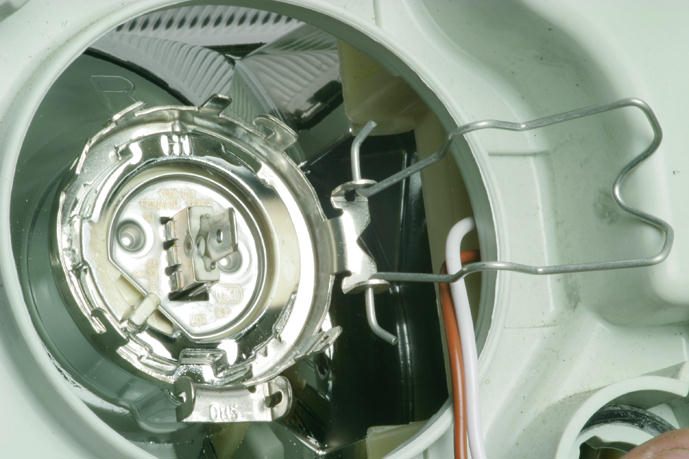

  1. Нажав пальцем на пружинный фиксатор лампы…

…выводим его из паза…

…и отводим в сторону.

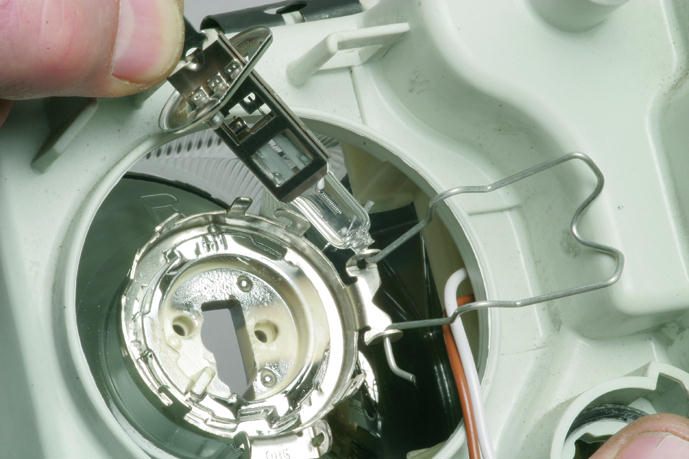

  1. Потянув за вывод, вынимаем лампу из отверстия в отражателе.

При снятии и установке галогенных ламп не следует касаться пальцами стеклянных колб. Если это произошло, протрите колбу чистой ветошью, смоченной спиртом.

Устанавливаем лампу в обратной последовательности.

Аналогично заменяем лампу ближнего света, защитная крышка которой расположена на корпусе фары ближе к борту автомобиля. Под этой же крышкой находится патрон лампы габаритного света.

  1. Для замены этой лампы потянув за патрон, выводим его из отверстия в отражателе.

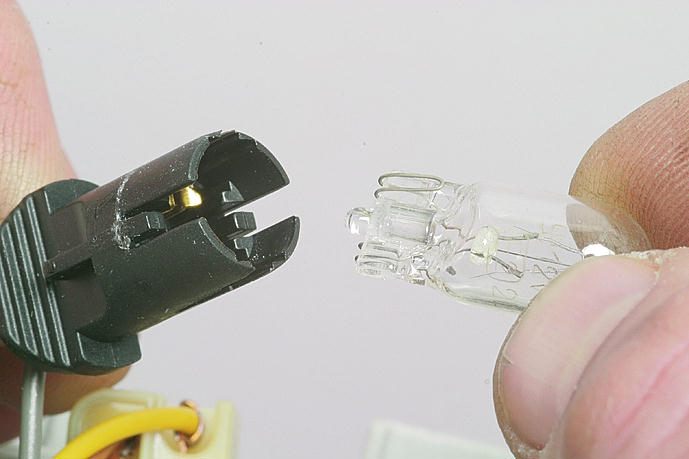

  1. Вынимаем лампу габаритного света из патрона.

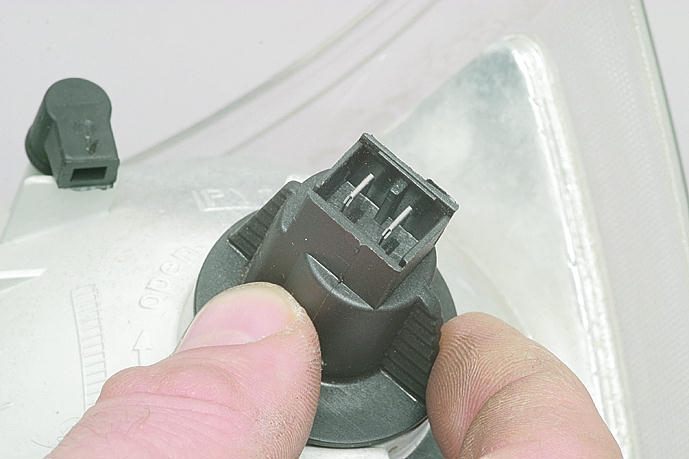

  1. Для замены лампы в указателе поворота отсоединяем от ее патрона колодку проводов…

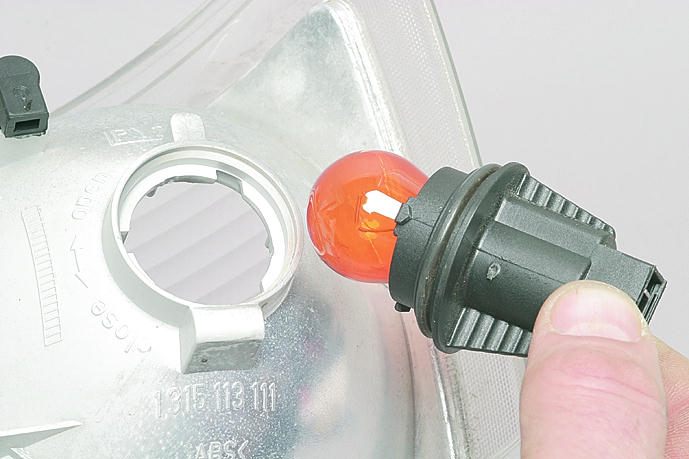

…и, поворачивая патрон по часовой стрелке (в направлении надписи "Open" на тыльной стороне отражателя)…

…выводим его из отверстия в отражателе.

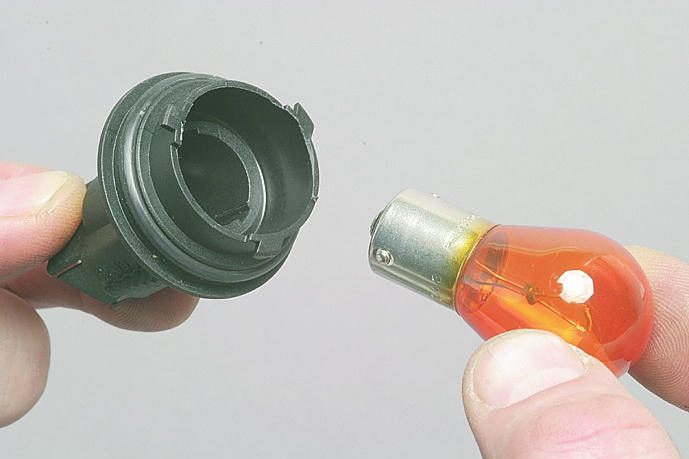

  1. Вдавив лампу внутрь патрона и повернув против часовой стрелки, ...

...вынимаем лампу из патрона.

Устанавливаем лампу в обратной последовательности.

При установке в отражатель указателя поворота поворачиваем патрон лампы против часовой стрелки (в направлении надписи "Close").

Снятие и разборка комбинации приборов с жидкокристаллическим дисплеем

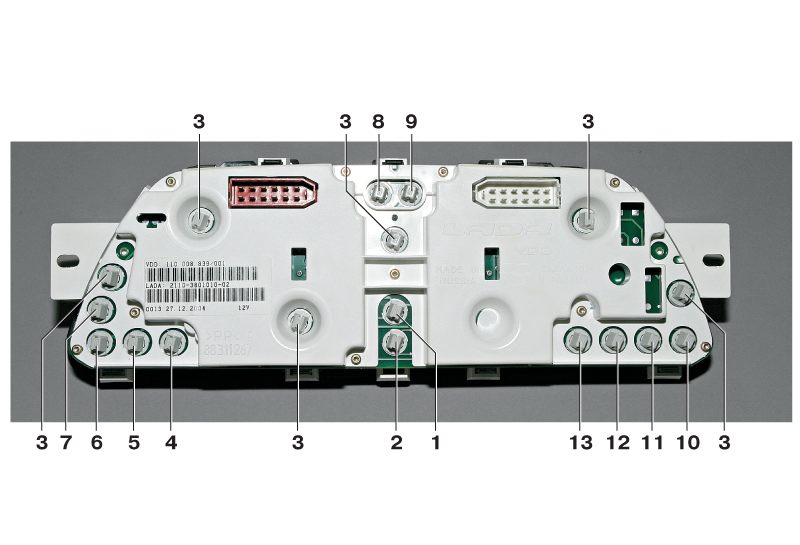

Назначение ламп, установленных в комбинации приборов

1 – контрольная лампа Check engine
2 – контрольная лампа аварийной сигнализации
3 – лампы освещения комбинации приборов
4 – контрольная лампа дальнего света фар
5 – контрольная лампа уровня тормозной жидкости
6 – контрольная лампа наружного освещения

7 – контрольная лампа резерва топлива
8 – контрольная лампа правого поворота
9 – контрольная лампа левого поворота
10 – контрольная лампа подушки безопасности (если установлена)
11 – контрольная лампа давления масла
12 – контрольная лампа стояночного тормоза
13 – контрольная лампа заряда аккумуляторной батареи

Снятие комбинации приборов с жидкокристаллическим дисплеем выполняется так же, как и снятие комбинации приборов с механическим одометром.

 ПОРЯДОК ВЫПОЛНЕНИЯ

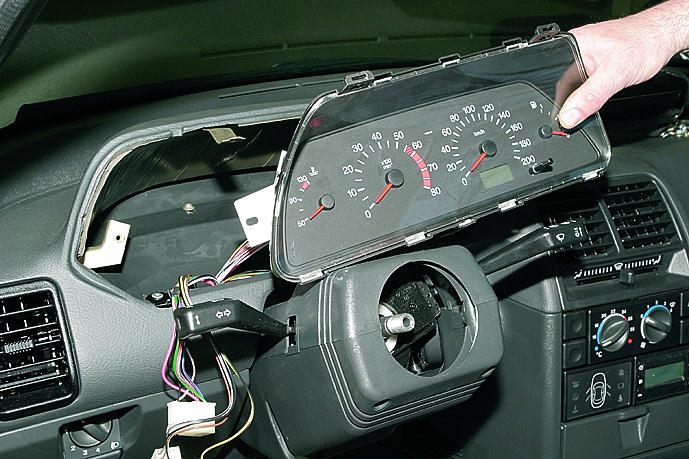

  1. Выводим комбинацию приборов из посадочного места в панели (рулевое колесо для наглядности снято).

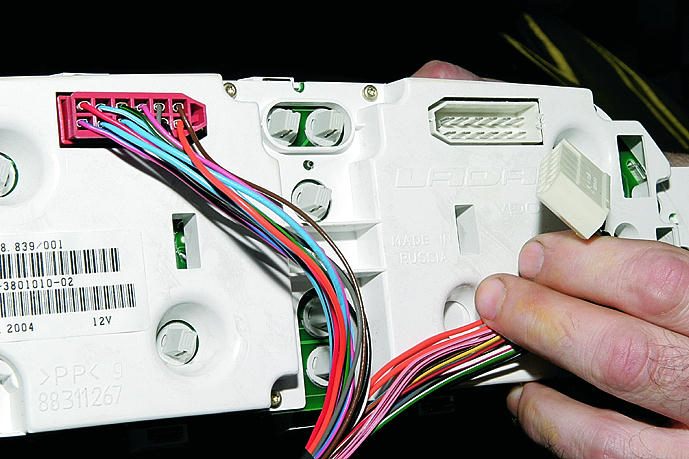

  1. Развернув комбинацию приборов тыльной стороной к себе, отсоединяем колодку белого цвета от белого разъема, а колодку красного цвета – от красного разъема.
  1. Снимаем комбинацию приборов. Обратите внимание на то, что в корпусе комбинации приборов с жидкокристаллическим дисплеем установлено 18 ламп вместо 14, как на предыдущей модели.

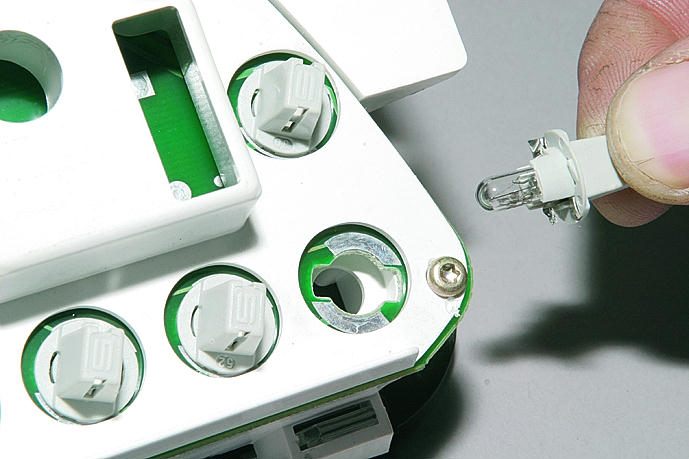

  1. Для замены какой-либо из ламп освещения комбинации приборов или контрольных ламп поворачиваем патрон лампы против часовой стрелки…

…и вынимаем лампу вместе с патроном из платы комбинации приборов.

Бесцокольная лампа типа А12-1,2 извлекается из патрона со значительным усилием. Чтобы избежать травмы, рекомендуется заменять перегоревшую лампу вместе с патроном (патроны в сборе с лампами встречаются в продаже).

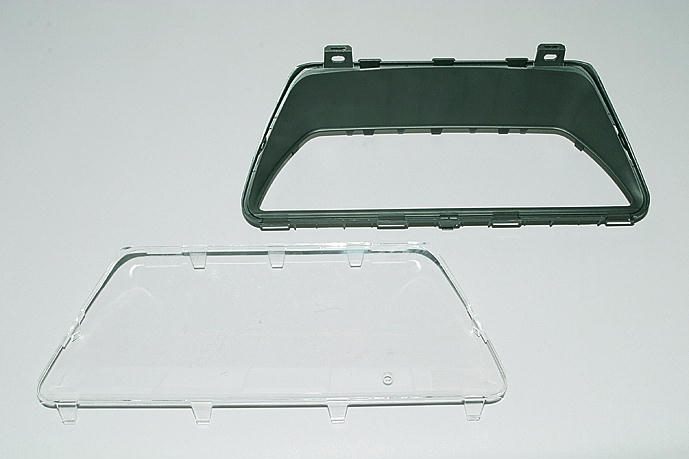

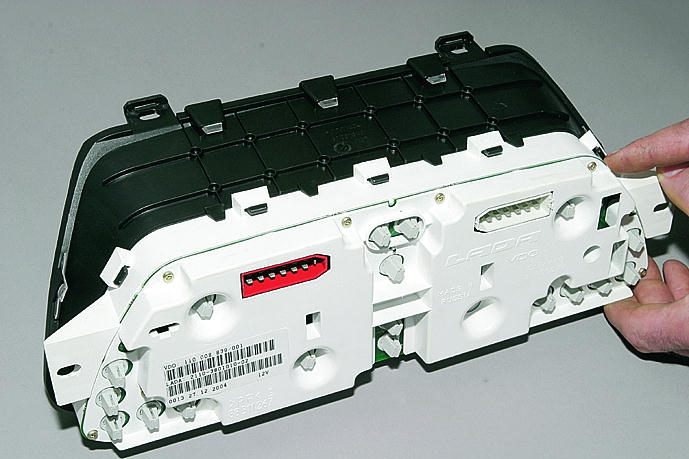

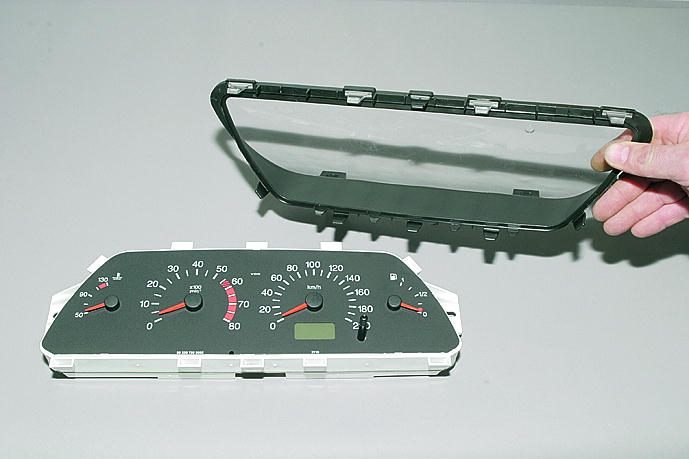

  1. Для снятия рамки стекла комбинации приборов с тыльной стороны комбинации приборов пальцем по очереди отжимаем 10 фиксаторов (четыре из них прозрачные, а шесть имеют черный цвет)…

…и снимаем рамку вместе со стеклом.

  1. Стекло комбинации приборов можно снять, не снимая рамку. Для этого следует отжать девять прозрачных фиксаторов: три с верхней стороны рамки, два по бокам и четыре с нижней стороны комбинации приборов.
  2. Те же девять фиксаторов следует отжать, если стекло отделяется от снятой рамки.
  1. Снимаем стекло комбинации приборов.

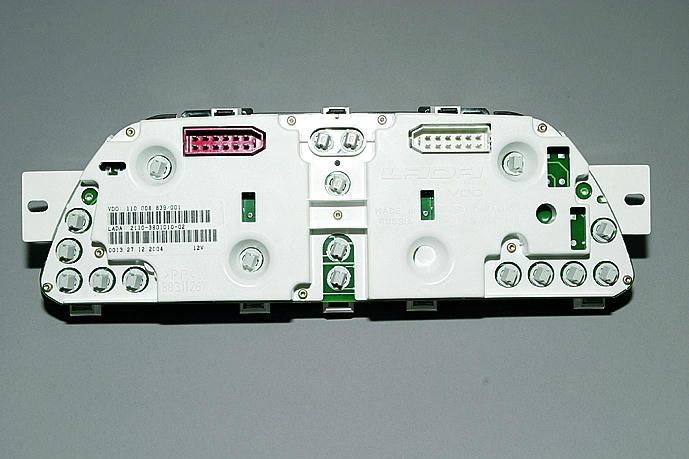

Для снятия задней крышки комбинации приборов вынимать лампы не следует.

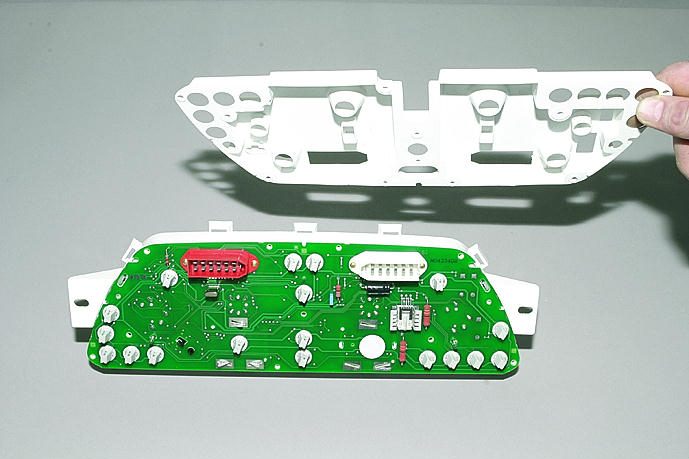

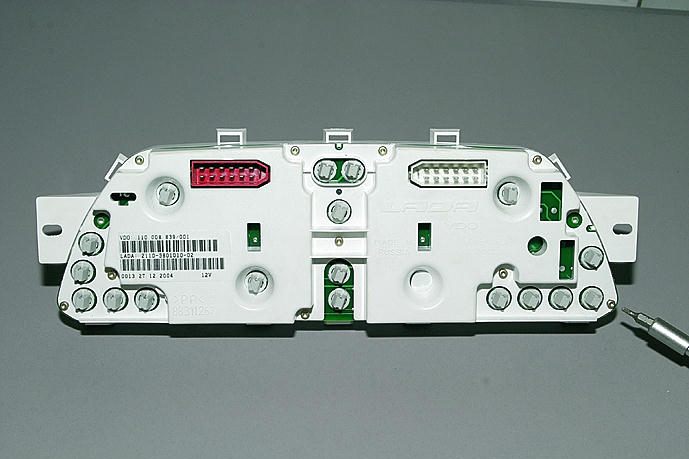

  1. Ключом Torx Т-10 отворачиваем 11 саморезов…

…и снимаем заднюю крышку.

Дальнейшая разборка комбинации приборов не рекомендуется.

В случае неисправности ее лучше заменить целиком (обозначение модели с жидкокристаллическим дисплеем одометра: LADA 2110-380101-02; VDO 110 008 839/001).

Устанавливаем комбинацию приборов в обратной последовательности.

Снятие маршрутного компьютера

В вариантном исполнении автомобиль может быть оборудован маршрутным (бортовым) компьютером, устанавливаемым на консоли панели приборов рядом с блоком индикации бортовой системы контроля (вместо часов).

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Для снятия маршрутного компьютера отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи. Следует учесть, что при этом пользовательские установки бортового компьютера сбрасываются (обнуляются).

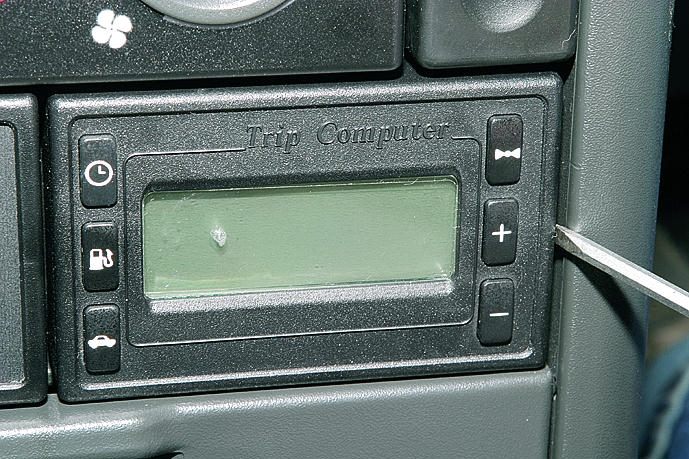

  1. Поддеваем отверткой…

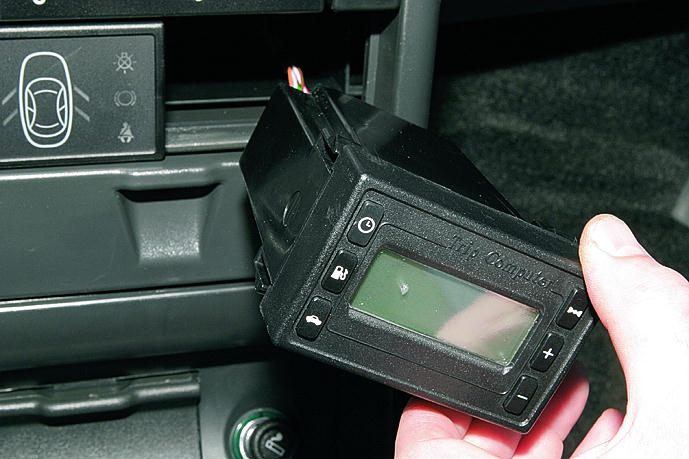

…и вынимаем маршрутный компьютер из посадочного места…

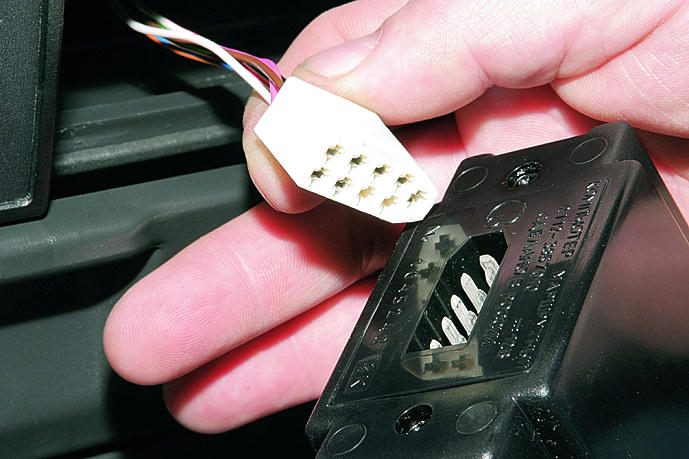

…и отсоединяем от него колодку проводов.

Устанавливаем маршрутный компьютер в обратной последовательности.

Снятие механизма электростеклоподъемника и блока выключателей электростеклоподъемников дверей

Операции по снятию электростеклоподъемника показаны на правой передней двери.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимаем обивку двери (см. Снятие обивки двери) и стекло (см. Снятие стекла двери и механизма стеклоподъемника).
  1. Отсоединяем колодку проводов питания электропривода стеклоподъемника от колодки жгута проводов.

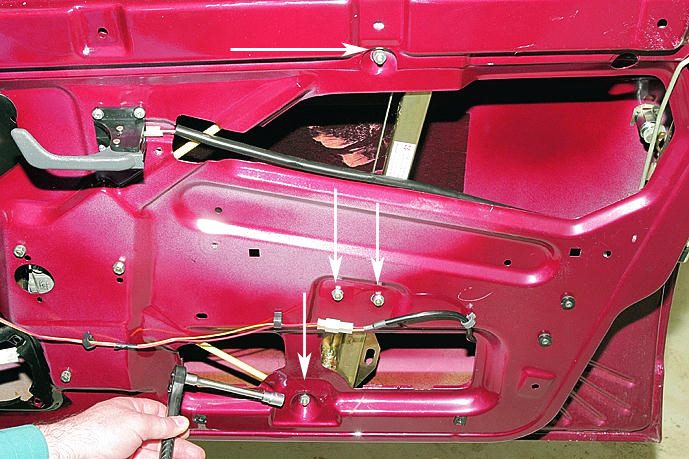

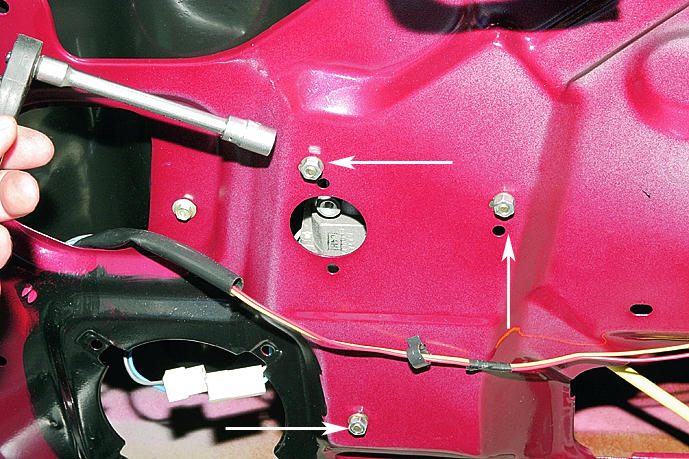

  1. Головкой или ключом "на 10" отворачиваем три гайки крепления электропривода (показаны стрелками)…

…и четыре гайки крепления механизма стеклоподъемника (также показаны стрелками).

  1. Снимаем с каждой шпильки по две шайбы: плоскую и пружинную.

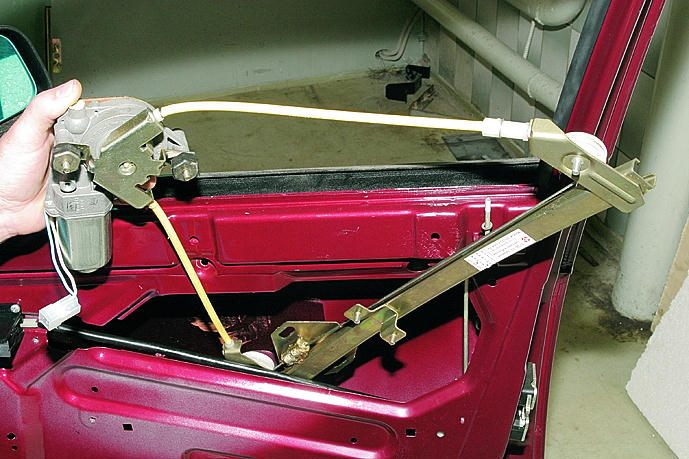

  1. Вынимаем механизм стеклоподъемника в сборе с электроприводом из полости двери.

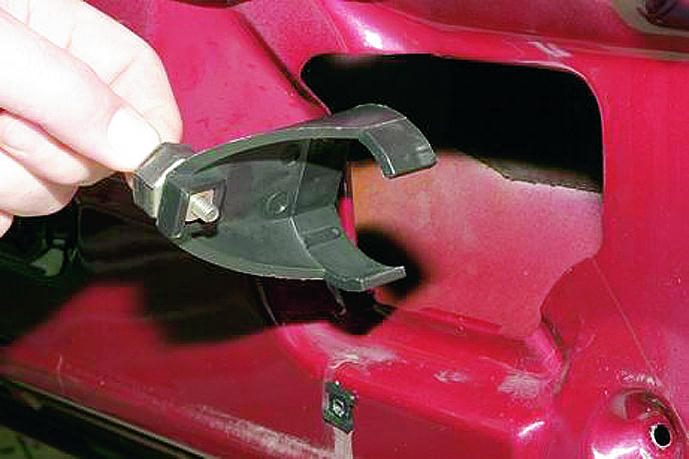

  1. Извлекаем из полости двери пластмассовую опору-держатель электропривода стеклоподъемника, которая обычно отделяется при снятии электропривода.

Отсоединять механизм стеклоподъемника от электропривода не рекомендуется (трос может соскочить с направляющей и запутаться). При выходе из строя механизма или электропривода стеклоподъемника лучше заменить узел в сборе.

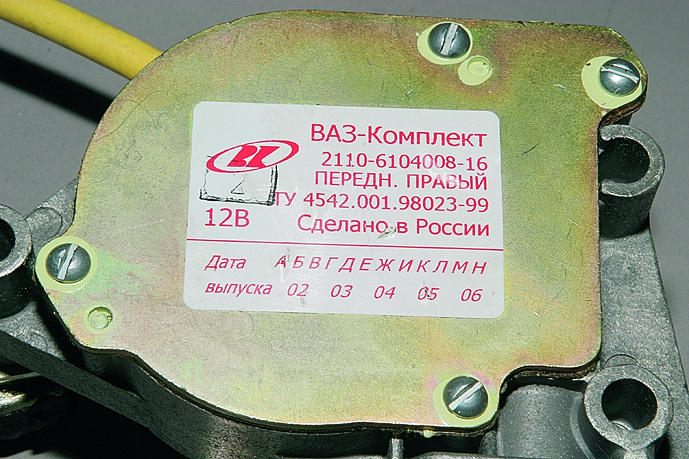

  1. Узел механизма стеклоподъемника в сборе с электроприводом оригинальный для каждой двери.

 ПОРЯДОК ВЫПОЛНЕНИЯ

Устанавливаем электростеклоподъемник в обратной последовательности.

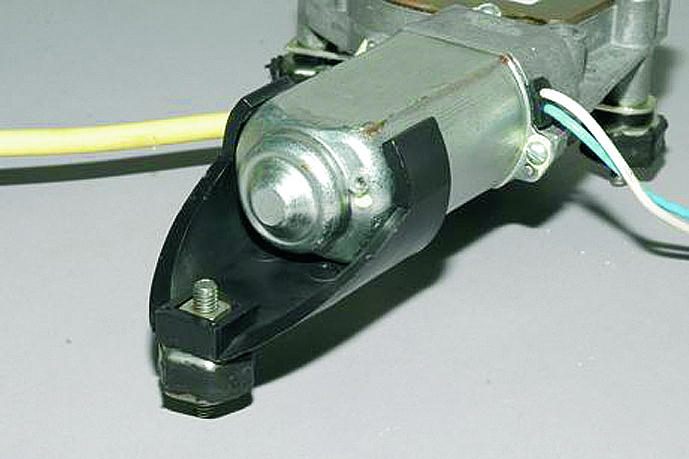

  1. Перед установкой надеваем опору-держатель на корпус электропривода.
  1. Корпус электропривода стеклоподъемника с установленной опорой-держателем.

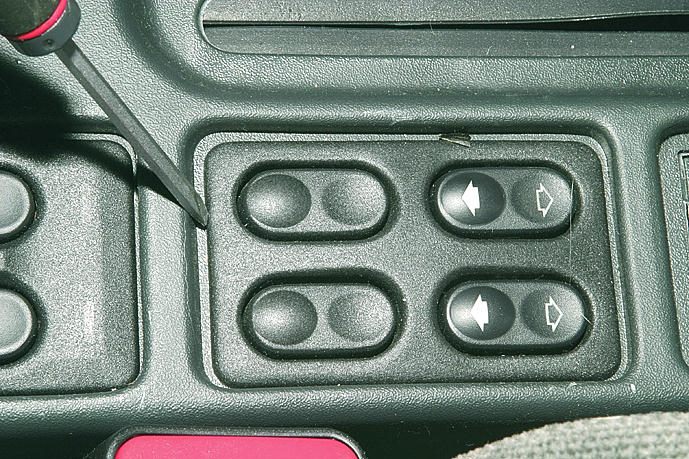

  1. Блок выключателей электростеклоподъемников расположен в салоне автомобиля на кожухе туннеля пола между передними сиденьями. Для снятия блока выключателей поддеваем его отверткой за облицовку…

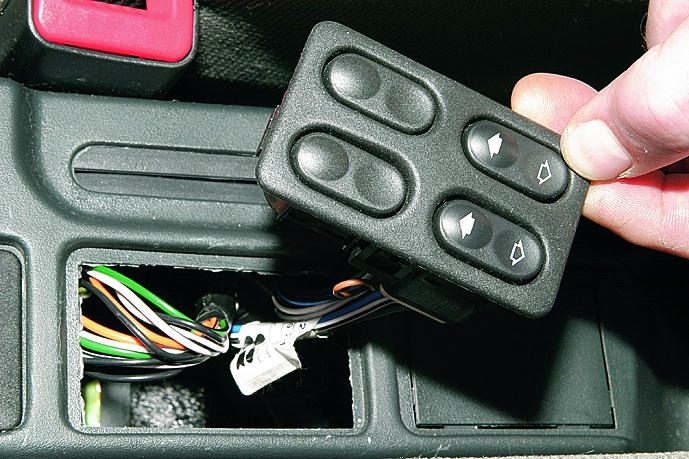

…и, приподнимая, вынимаем блок из гнезда.

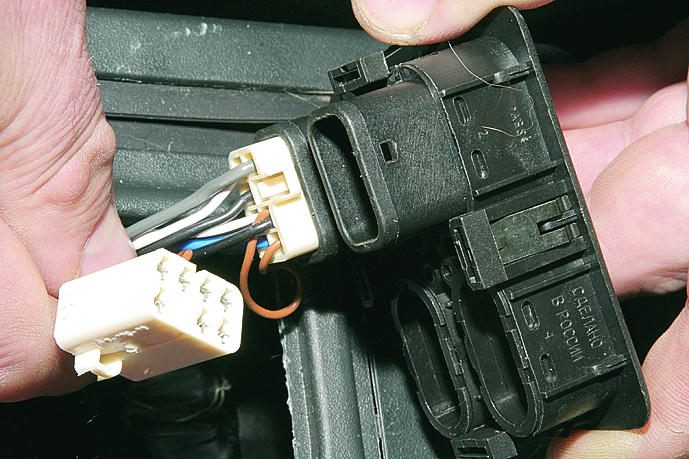

  1. Отсоединяем от блока две колодки проводов.

Колодки после снятия желательно пометить, т. к. если при последующей установке их перепутать местами, то левый выключатель будет управлять подъемом/опусканием стекла правой двери и наоборот.

Устанавливаем блок выключателей электростеклоподъемников в обратной последовательности.

Снятие электропривода замка двери

Операции показаны на примере правой передней двери (для наглядности тяга внутренней ручки двери отсоединена). Электроприводы замков остальных дверей снимаются аналогично.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи. Снимаем обивку двери (см. Снятие обивки двери).

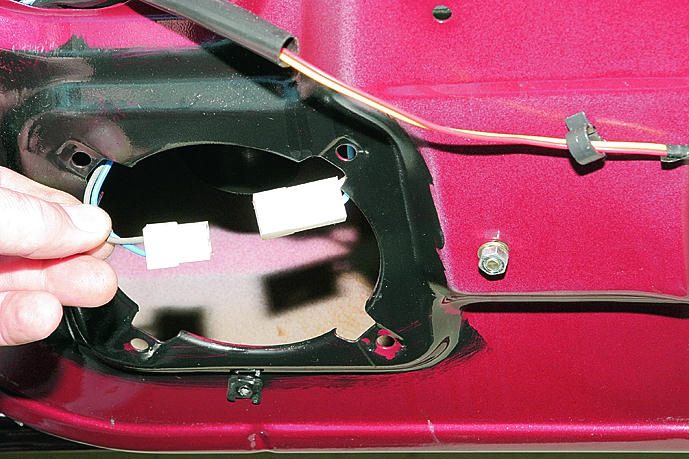

  1. Разъединяем колодки проводов питания электропривода.
  1. Вынимаем из отверстия во внутренней панели двери держатель жгута проводов электропривода.

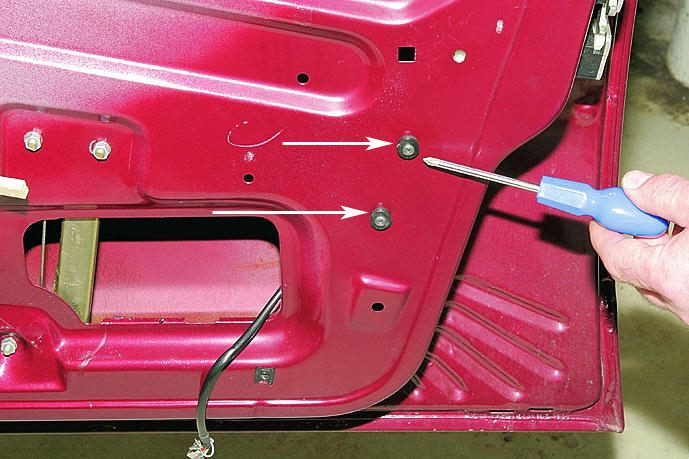

  1. Крестообразной отверткой отворачиваем два самореза крепления электропривода (показаны стрелками).
  1. Вынимаем саморезы и расположенные под их головками пластмассовые распорные втулки и резиновые подушки.

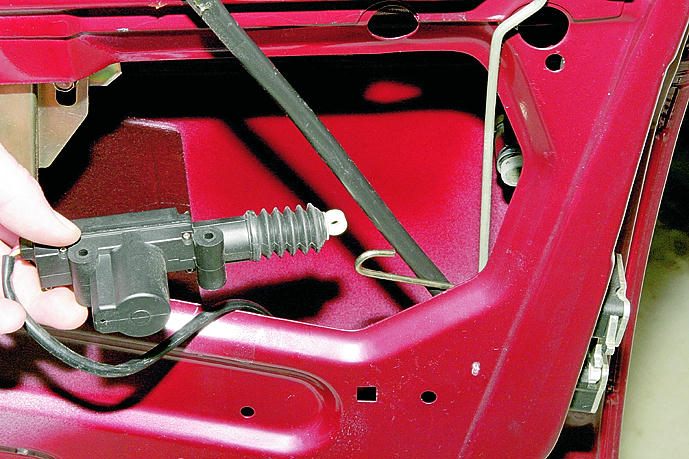

  1. Отсоединяем наконечник электропривода от тяги привода замка двери и вынимаем электропривод со жгутом проводов из полости двери.

Тяга электропривода дверного замка соединена с рычагом, к которому присоединена тяга кнопки выключения. При необходимости снятия механической части замка следует проделать операции, показанные в разделе Снятие замка двери, и вывести загнутый конец тяги из наконечника электропривода. Для снятия механической части замка электропривод снимать не требуется.

Устанавливаем снятые детали в обратной последовательности.

Снятие электропривода замка багажника

Работа показана на автомобиле с кузовом "седан". На автомобилях с кузовами "хэтчбек" и "универсал" снятие электропривода замка двери задка выполняется практически аналогично.

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем клемму «минусового» провода от вывода аккумуляторной батареи.

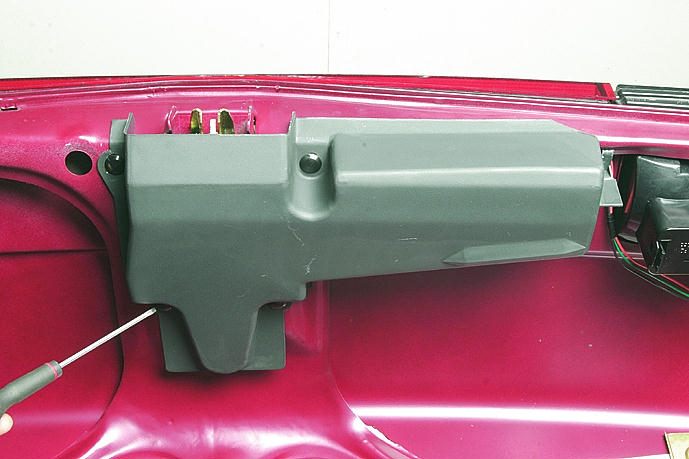

  1. Открыв крышку багажного отсека, шлицевой отверткой поддеваем четыре пистона крепления кожуха электропривода замка.
  1. Вынимаем пистоны…

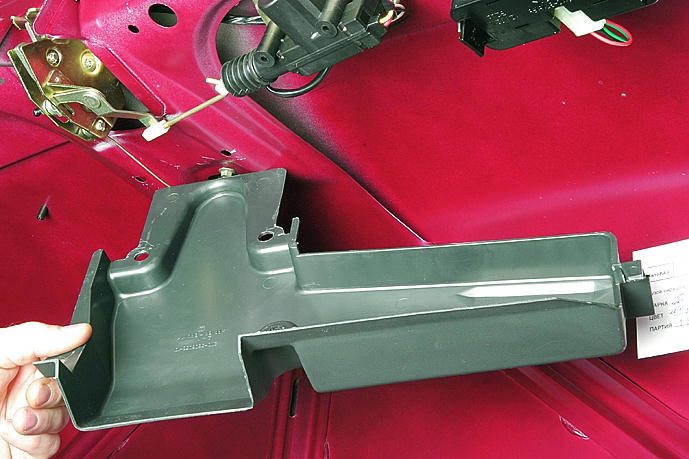

…и снимаем кожух.

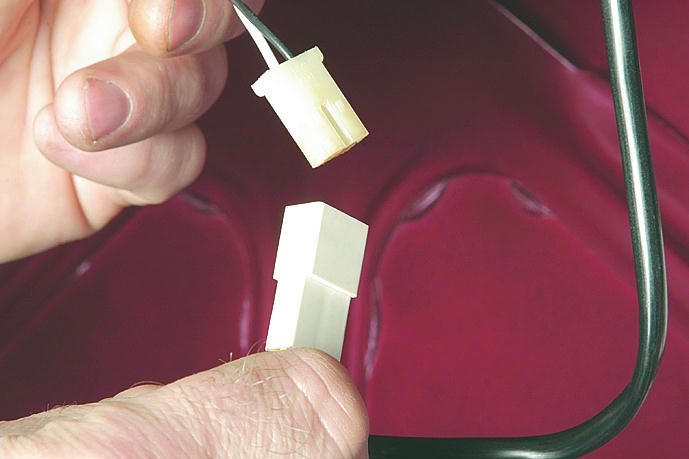

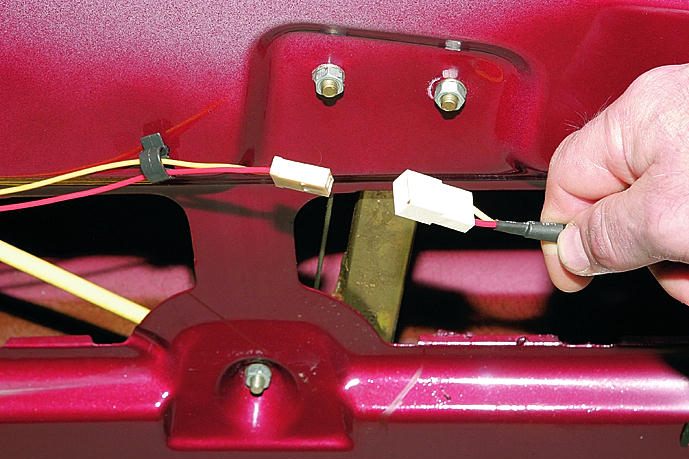

  1. Разъединяем колодки проводов питания электропривода.

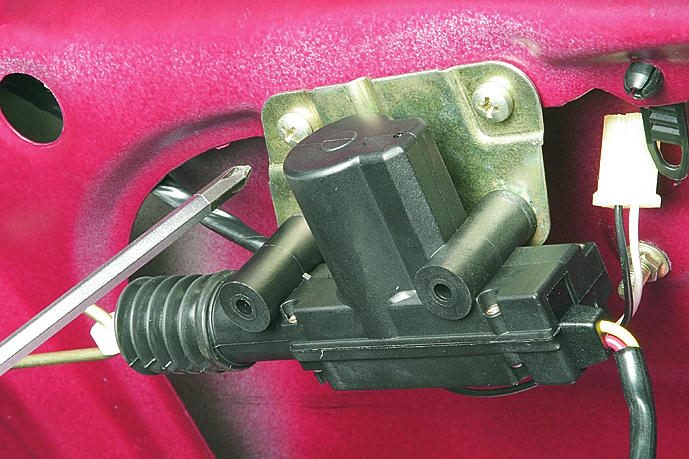

  1. Крестообразной отверткой отворачиваем два самореза крепления установочной пластины электропривода к усилителю крышки багажного отсека.

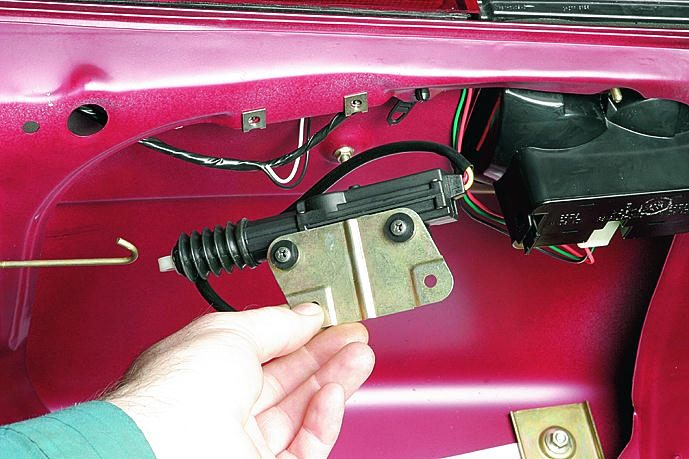

  1. Отсоединяем наконечник электропривода от тяги привода механизма замка и снимаем электропривод вместе с пластиной.

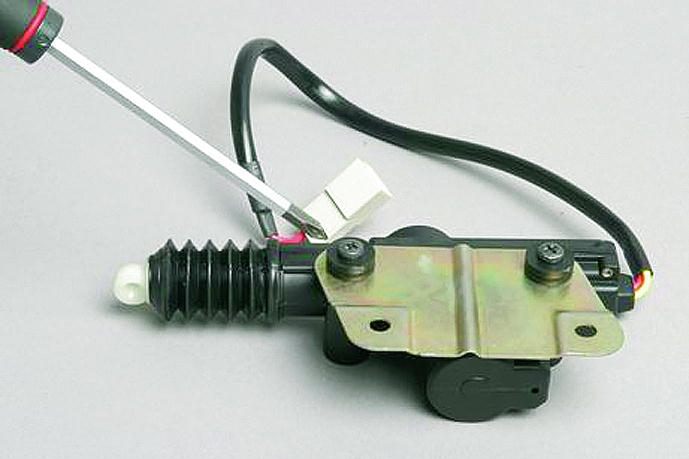

  1. Крестообразной отверткой отворачиваем два самореза крепления электропривода к установочной пластине.

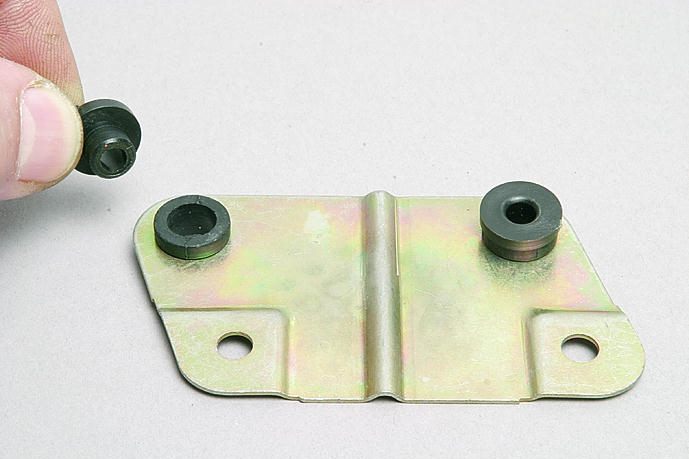

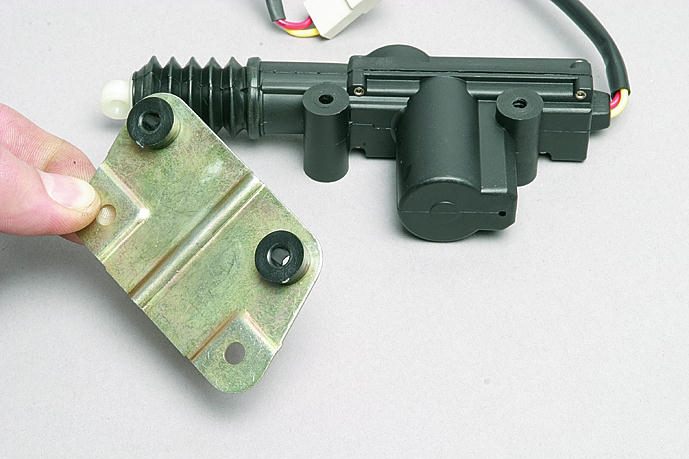

  1. Снимаем пластину.

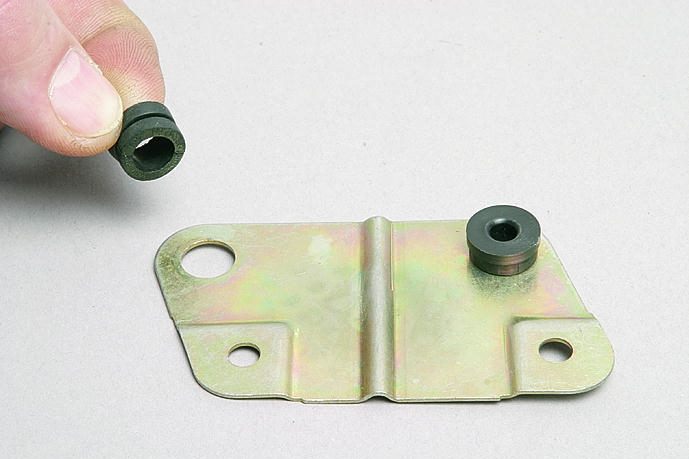

  1. Извлекаем пластмассовую распорную втулку…

…и резиновую подушку.

Устанавливаем снятые детали в обратной последовательности.

Снятие блока выключателей подогрева передних сидений

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Отсоединяем клемму "минусового" провода от вывода аккумуляторной батареи.

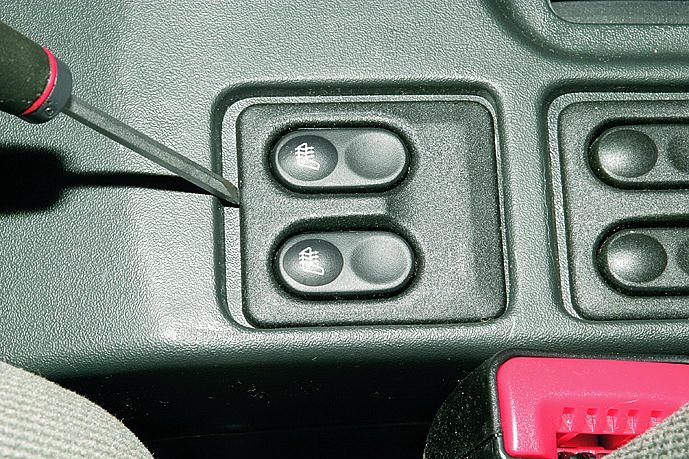

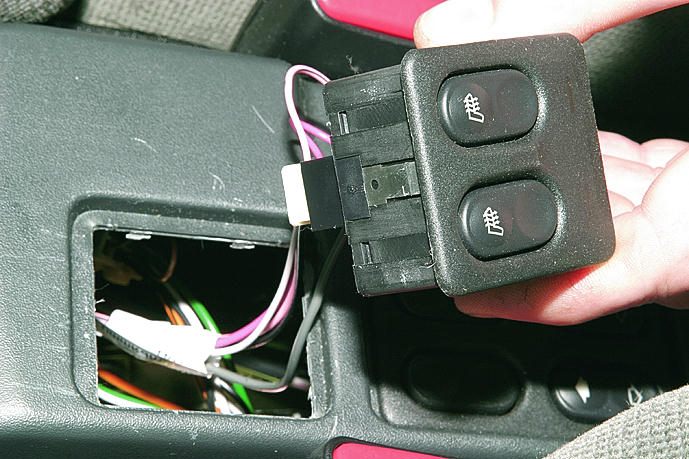

  1. Блок выключателей подогрева передних сидений расположен на кожухе туннеля пола между передними сиденьями. Для снятия блока выключателей поддеваем его отверткой за облицовку, …

…приподнимаем и вынимаем блок из гнезда.

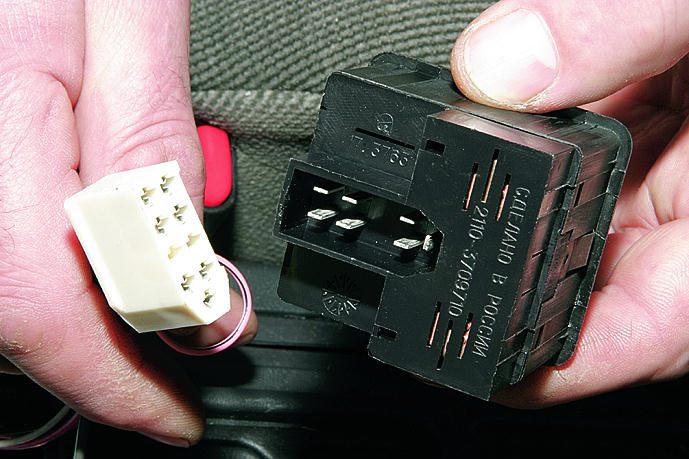

  1. Отсоединяем от блока колодку жгута проводов.

Устанавливаем блок выключателей подогрева сидений в обратной последовательности.

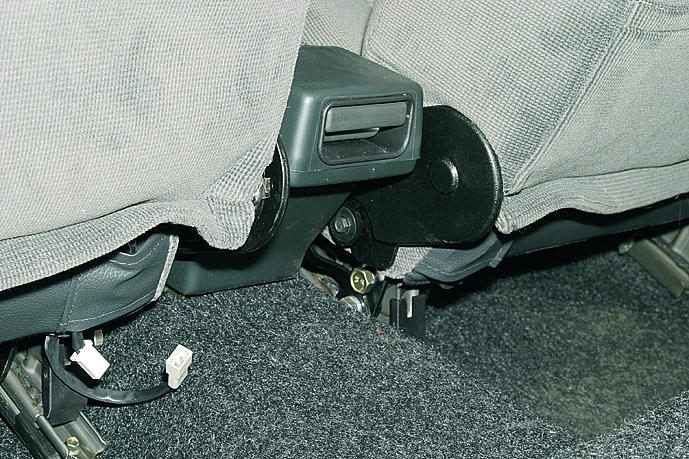

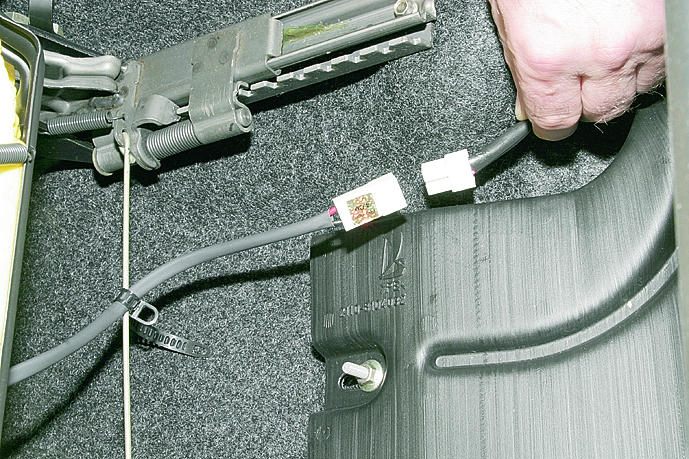

При снятии переднего сиденья следует отсоединить…

 ПОРЯДОК ВЫПОЛНЕНИЯ

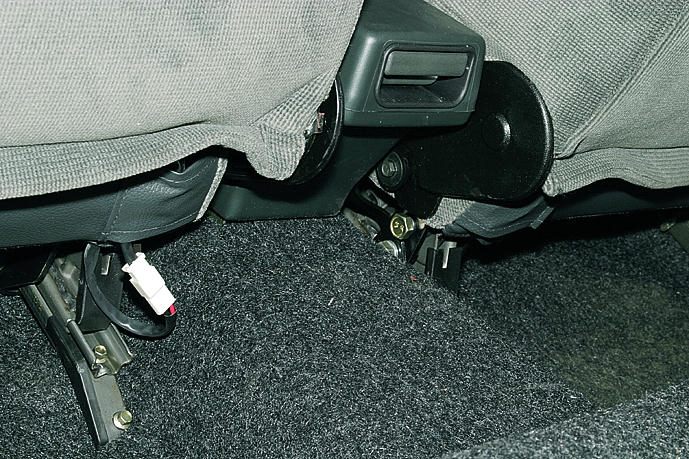

…колодку проводов, расположенную под сиденьем, от разъема общего жгута проводов (для наглядности сиденье приподнято).
На заднем торце подушки сиденья (ближе к туннелю пола) расположена колодка проводов подогрева спинки сиденья. Она может быть убрана в специальный карман обивки сиденья.

Отсоединять эту колодку имеет смысл только в случае снятия обивки сиденья или разъединения спинки с подушкой.

При выходе из строя элемента подогрева переднего сиденья его необходимо заменить вместе с обивкой сиденья.

Устанавливаем снятые детали в обратной последовательности.

Снятие дополнительного сигнала торможения (в антикрыле)

 ПОРЯДОК ВЫПОЛНЕНИЯ

  1. Снимаем антикрыло.

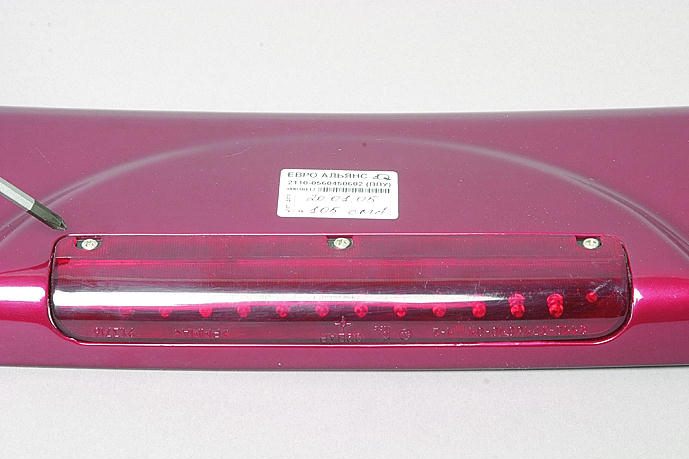

  1. Крестообразной отверткой отворачиваем три самореза крепления дополнительного сигнала торможения.

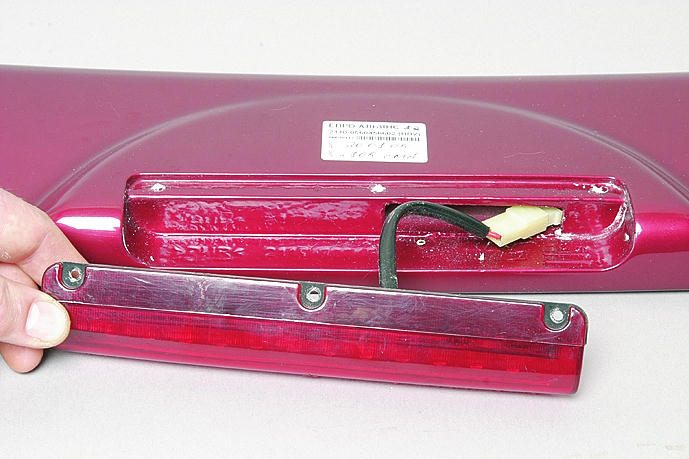

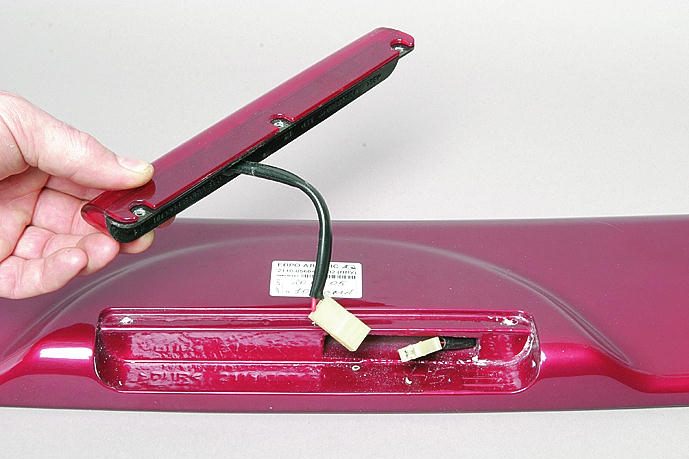

  1. Снимаем сигнал…

…и отсоединяем колодку его провода от жгута проводов.

В дополнительном сигнале торможения установлены светодиоды. Сигнал неразборный и ремонту не подлежит.

Устанавливаем дополнительный сигнал торможения в обратной последовательности.
