6.1.6.6. Замена диафрагмы полуавтоматического пускового устройства

Выполняется на снятом пусковом устройстве – см. Разборка карбюратора со снятием его с двигателя.

ПОРЯДОК ВЫПОЛНЕНИЯ

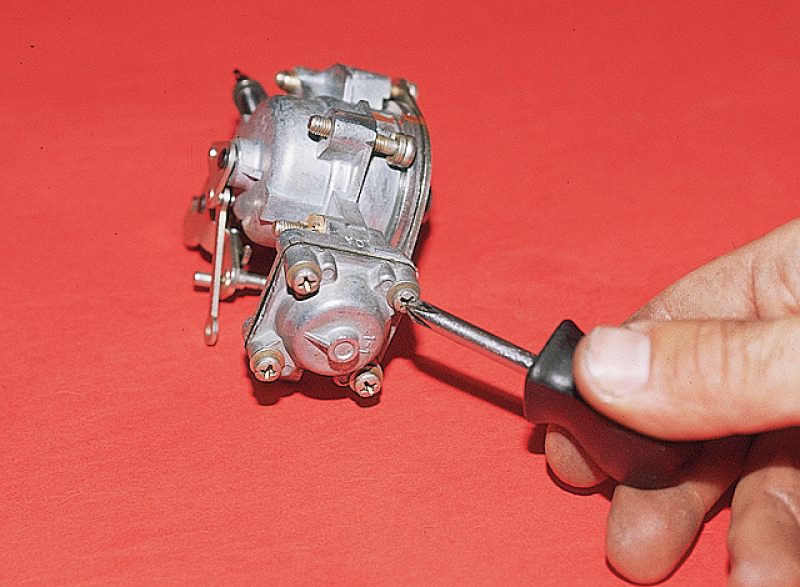

Крестообразной отверткой отворачиваем четыре винта крепления крышки пускового устройства.

Снимаем крышку и возвратную пружину.

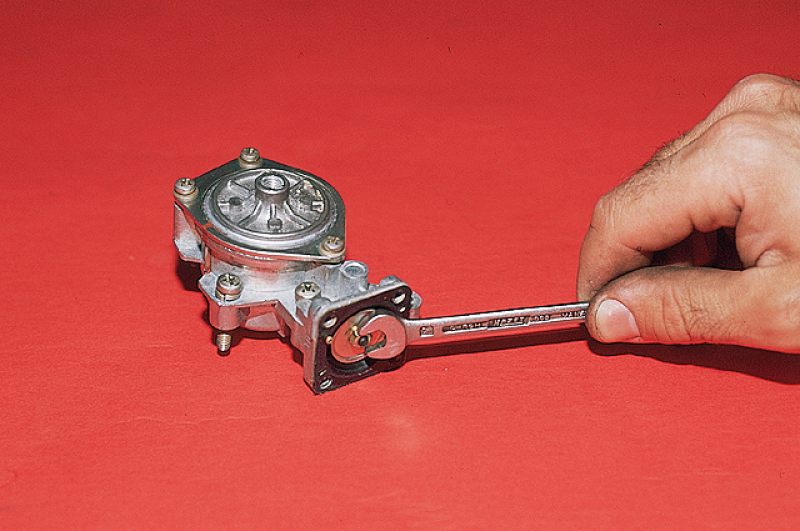

Ключом "на 7" отворачиваем гайку крепления диафрагмы к штоку.

Соединение может быть залито клеем, в этом случае его необходимо нагреть (например, промышленным феном или паяльником) или размягчить растворителем.

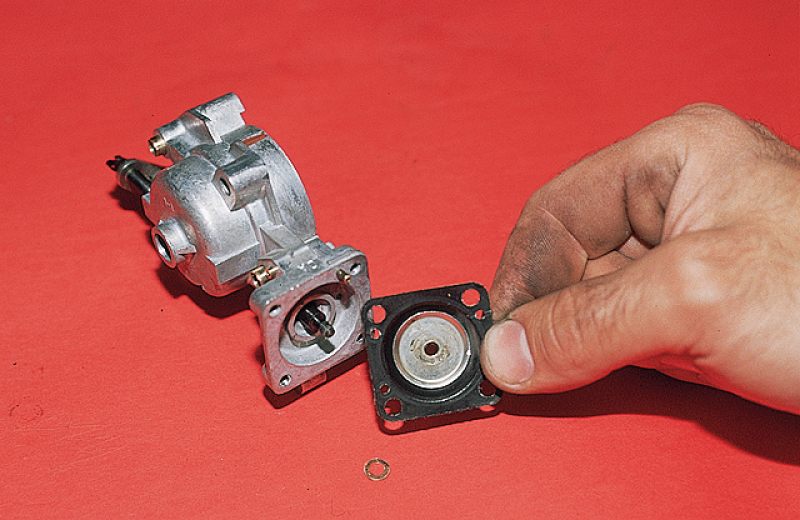

Снимаем шайбу (находящуюся под гайкой) и диафрагму с тарелками.

Отсоединяем тарелки от диафрагмы.

Новую диафрагму устанавливаем в обратной последовательности.

Добейтесь совпадения отверстия в диафрагме со штуцером подвода вакуума (в стенке корпуса). Не перетягивайте гайку штока (он может деформироваться), зафиксируйте соединение герметиком для резьб, клеем или краской.
