7.2.30. Снятие модуля зажигания двигателя ВАЗ-2111

ПОРЯДОК ВЫПОЛНЕНИЯ

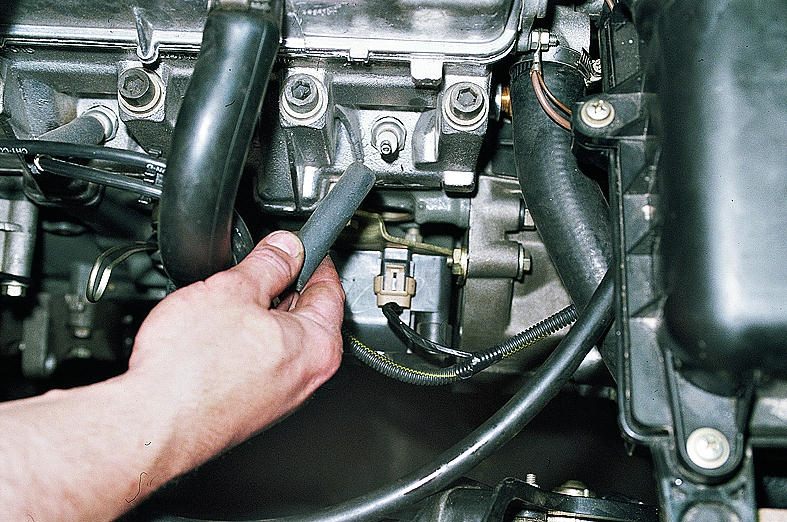

Отсоединяем высоковольтные провода от свечей зажигания…

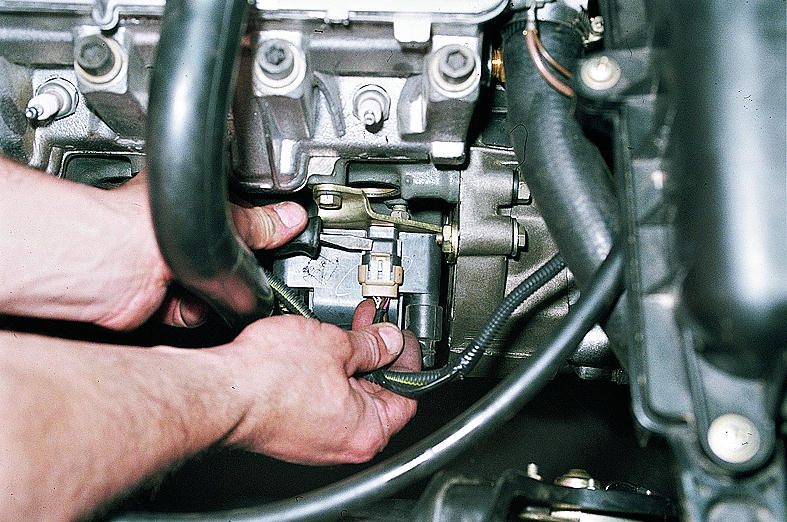

…и, поддев отверткой, разъем от модуля зажигания.

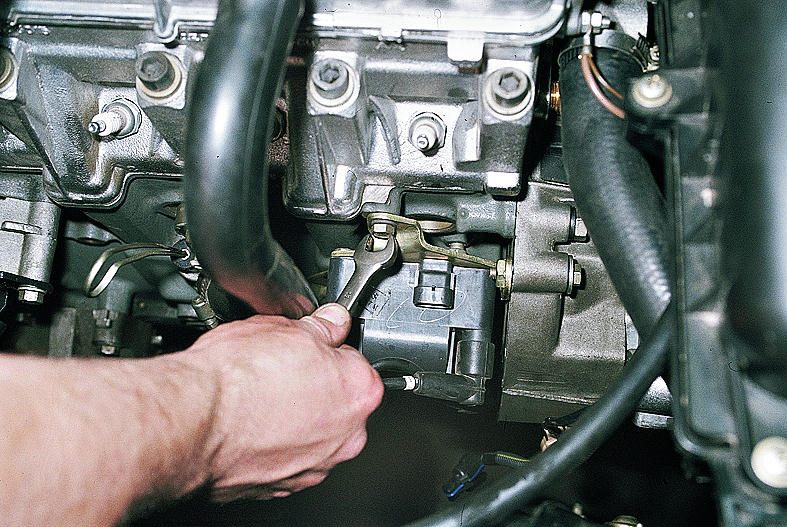

Ключом "на 13" отворачиваем болты крепления кронштейна модуля зажигания к блоку цилиндров…

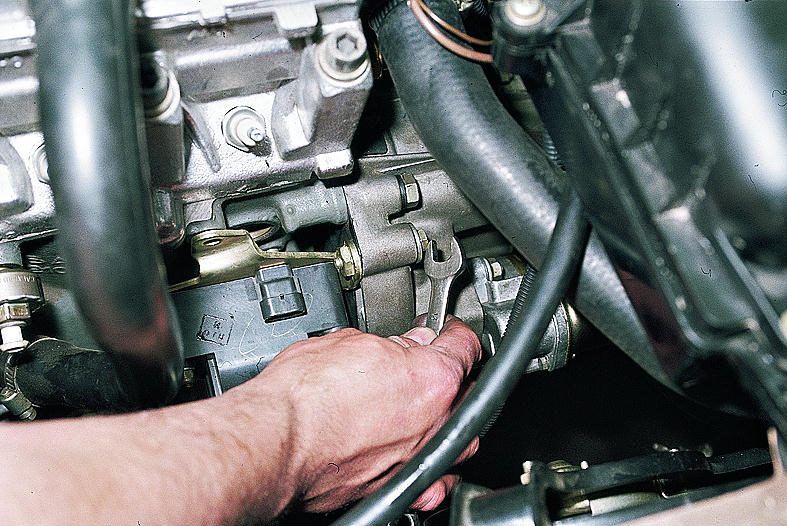

…и к картеру сцепления.

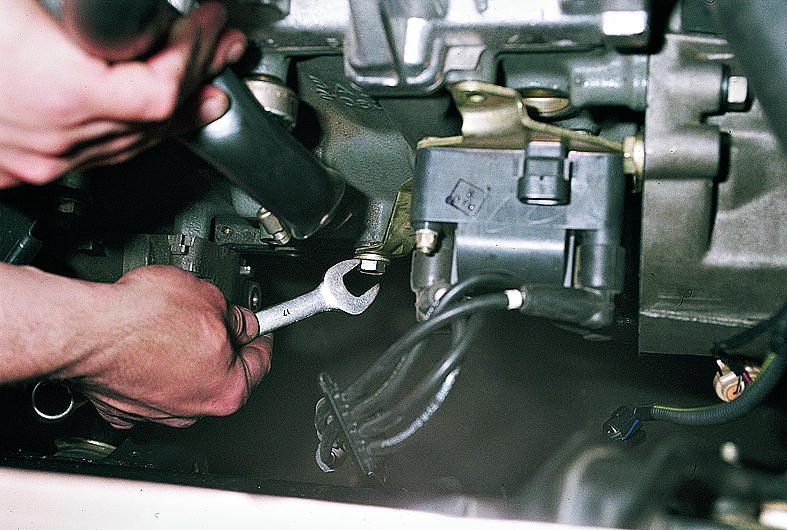

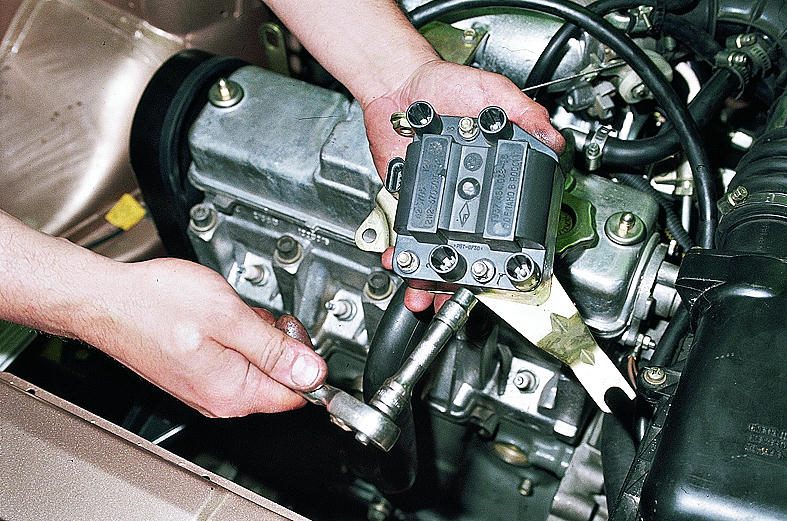

Ключом "на 17" ослабляем болт нижнего крепления кронштейна модуля зажигания к блоку.

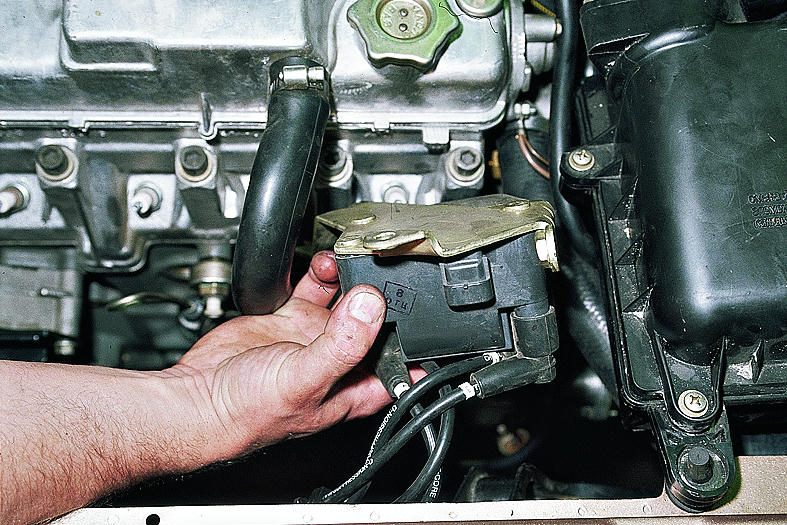

Вынимаем модуль зажигания.

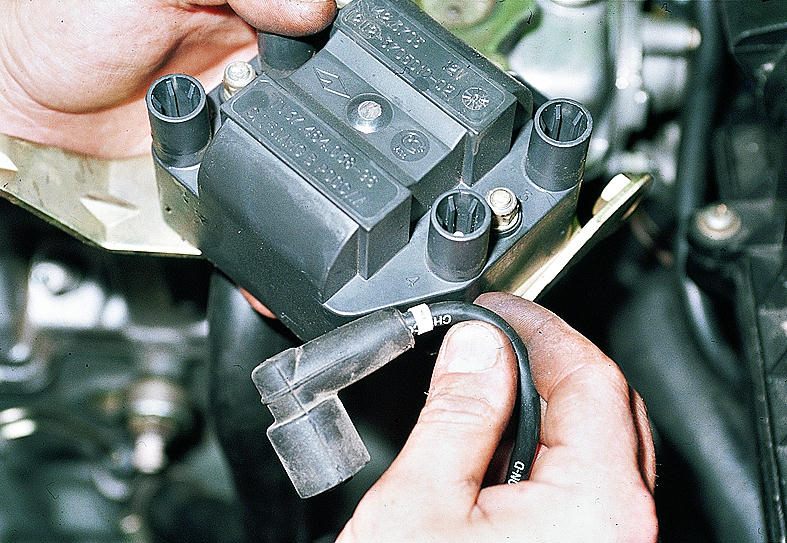

Отсоединяем высоковольтные провода.

Нумерация проводов нанесена на белых колечках, а на модуле отлиты номера цилиндров.

Головкой "на 10" отворачиваем три гайки крепления модуля зажигания к кронштейну.

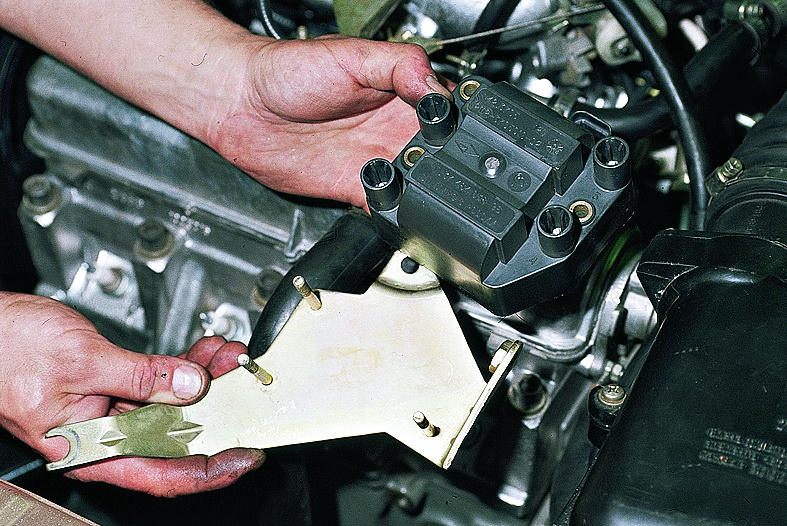

Снимаем модуль зажигания со шпилек кронштейна.

Простыми средствами модуль зажигания можно проверить только на пробой или обрыв вторичных обмоток.
