1.2. Органы управления автомобиля



Органы управления

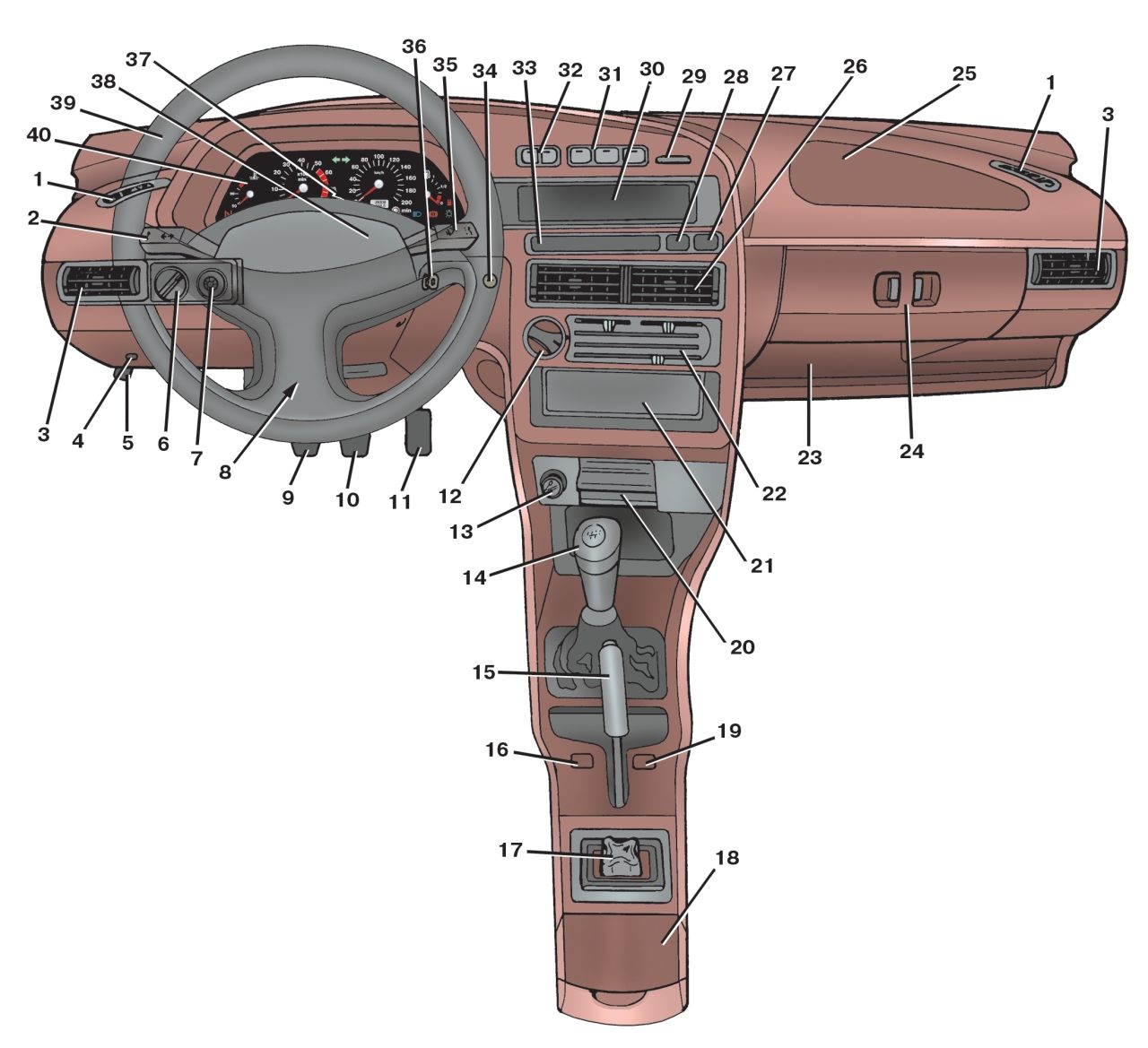

Рис. 1.2. Органы управления

Расположение органов управления показано на рис. 1.2.
1 – сопло обдува стекла передней двери.
2 – рычаг переключателя указателей поворота и света фар.
3 – боковое сопло системы вентиляции и отопления салона.
4 – патрон подключения переносной лампы.
5 – рычаг привода замка капота.
6 – гидрокорректор фар с ручной регулировкой. Вращением рукоятки регулируется угол наклона пучка света фар таким образом, чтобы не ослеплялись водители встречного транспорта. Положение рукоятки гидрокорректора означают следующие загрузки автомобиля:
1 – один водитель;
2 – все места заняты;
3 – все места заняты плюс груз в багажном отделении до допустимой нагрузки на заднюю ось;
4 – один водитель плюс груз в багажном отделении до допустимой нагрузки на заднюю ось.
7 – регулятор освещения приборов. Вращением рукоятки регулируется яркость освещения приборов и ламп подсветок, если включено наружное освещение.
8 – рукоятка регулировки угла наклона рулевой колонки. Для выбора оптимального угла наклона рулевой колонки опустите рукоятку вниз, установите рулевую колонку в удобное положение и зафиксируйте ее перемещением рукоятки в крайнее верхнее (исходное) положение.
Регулировку положения рулевой колонки проводите на неподвижном автомобиле.
9 – педаль сцепления.
10 – педаль тормоза.
11 – педаль акселератора.
12 – переключатель электровентилятора отопителя.
13 – прикуриватель. Для использования прикуривателя нажмите на патрон до его фиксированного положения и отпустите. Примерно через 20 с патрон автоматически возвращается в исходное положение, готовый к применению.
14 – рычаг переключения передач. На рукоятке рычага нанесена схема переключения передач.
15 – рычаг стояночного тормоза. Перемещением рычага вверх приводятся в действие колодки тормозов задних колес. Для возвращения рычага в исходное положение нажмите на кнопку на торце рукоятки.
16 – выключатель обогрева переднего левого сиденья. (см. "Клавишные выключатели").
17 – блок управления наружными зеркалами.
18 – задняя пепельница. Чтобы воспользоваться пепельницей, откиньте вверх ее крышку. Для очистки пепельницы выньте контейнер за пластину гашения сигарет.
19 – выключатель обогрева переднего правого сиденья. (см. "Клавишные выключатели").
20 – передняя пепельница. Чтобы воспользоваться пепельницей, потяните ее на себя. Для очистки пепельницы нажмите на пластину гашения сигарет и выньте ее из гнезда. При включении наружного освещения внутренняя часть пепельницы подсвечивается специальным фонарем.
21 – гнездо для радиоаппаратуры. Предусмотрена установка радиоаппаратуры, соответствующей по габаритам и способу крепления международным стандартам.
22 – пульт управления системой вентиляции и отопления салона.
23 – журнальная полка.
24 – крышка нижнего вещевого ящика. Чтобы открыть крышку нижнего вещевого ящика, прижмите рукоятки замков к ручке. Если включено наружное освещение специальный фонарь подсвечивает внутреннюю часть вещевого ящика.
25 –  крышка верхнего вещевого ящика. Для доступа к верхнему вещевому ящику необходимо при откинутой крышке нижнего вещевого ящика нажать на рычажок замка верхней крышки. Рычажок замка расположен в верхней части ниши нижнего вещевого ящика.
26 – центральные сопла системы вентиляции и отопления салона.
27 – контрольная лампа состояния надувной подушки безопасности. Устанавливается вместо заглушки, если автомобиль оборудован подушкой безопасности водителя. При включении зажигания система управления подушкой безопасности переходит в режим самотестирования во время которого лампа на 4–5 с загорается оранжевым светом. При отсутствии неисправности лампа гаснет или горит постоянно при обнаружении какого-либо дефекта. В вариантном исполнении контрольная лампа монтируется в спице рулевого колеса.
На часть выпускаемых автомобилей вместо контрольной лампы устанавливается выключатель фароочистки. (см. "Клавишные выключатели").
28 –  контрольная лампа антиблокировочной системы (АBS). Устанавливается вместо заглушки, если автомобиль укомплектован антиблокировочной системой тормозов. Лампа загорается оранжевым светом при включении зажигания и гаснет через 2–3 с при отсутствии неисправности в системе. Если лампа горит постоянно, то для выявления и устранения возникшего дефекта обратитесь на ПТО.
29 – заглушка.
30 – контейнер для мелких вещей. На часть выпускаемых автомобилей вместо контейнера устанавливается маршрутный компьютер.
31 – блок клавишных выключателей. (см. "Клавишные выключатели").
32 – переключатель наружного освещения. (см. "Клавишные выключатели").
33 – бортовая система контроля.
34 – датчик-сигнализатор иммобилизатора. Устанавливается на автомобиле с системой впрыска топлива, оснащенном электронной противоугонной системой, и предназначен для передачи секретного кода от рабочего кодового ключа через блок иммобилизатора на контроллер управления двигателем.
35 – рычаг переключателя очистителей и омывателя ветрового стекла.
36 – выключатель зажигания.
37 – выключатель аварийной сигнализации. При нажатии на кнопку включается мигающий свет всех указателей поворота и контрольной лампы в комбинации приборов. При повторном нажатии на кнопку сигнализация выключается.
38 – выключатель звуковых сигналов.
39 – рулевое колесо.
40 – комбинация приборов.
