2.13.3. Масляный насос

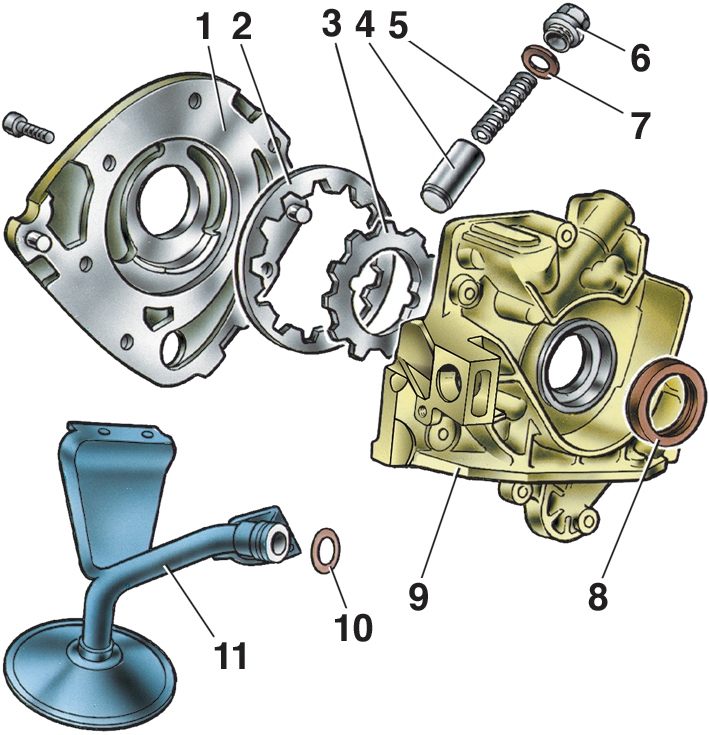

Детали масляного насоса
Рис. 2.66. Детали масляного насоса: 1 – корпус насоса; 2 – ведомая шестерня; 3 – ведущая шестерня; 4 – редукционный клапан; 5 – пружина редукционного клапана; 6 – пробка; 7 – уплотнительное кольцо; 8 – передний сальник коленчатого вала; 9 – крышка насоса; 10 – резиновое уплотнительное кольцо; 11 – маслоприемник

Разборка и сборка. Осторожно закрепите масляный насос в тиски, чтобы не повредить крышку 9 (см. рис. 2.66).
Выверните винты крепления корпуса 1 насоса и крышки 9, выньте корпус, ведомую 2 и ведущую 3 шестерни. Отверните пробку 6 редукционного клапана 4 и выньте пружину 5 с клапаном.
Выпрессуйте из крышки 9 насоса самоподжимной сальник 8 коленчатого вала.
При сборке насоса смажьте поверхность наружного диаметра сальника моторным маслом и запрессуйте его в крышку 9 до упора.
Осторожно закрепите крышку в тисках, установите шестерни фасками на вершинах зубьев внутрь корпуса 1 и заверните винты крепления корпуса и крышки.
Вставьте редукционный клапан, пружину и заверните пробку клапана, установив под пробку алюминиевое уплотнительное кольцо 7 толщиной (1,5±0,2) мм.

        ПРЕДУПРЕЖДЕНИЕ
Перед сборкой насоса обязательно смажьте моторным маслом ведущую и ведомую шестерни, корпус в зоне шестерен, уплотнительное резиновое кольцо трубки маслоприемника и редукционный клапан

После сборки насоса при проворачивании рукой шестерен они должны вращаться плавно, без заеданий и рывков.
Проверка технического состояния деталей. После разборки все детали промойте моющими средствами, продуйте сжатым воздухом и проверьте их состояние.

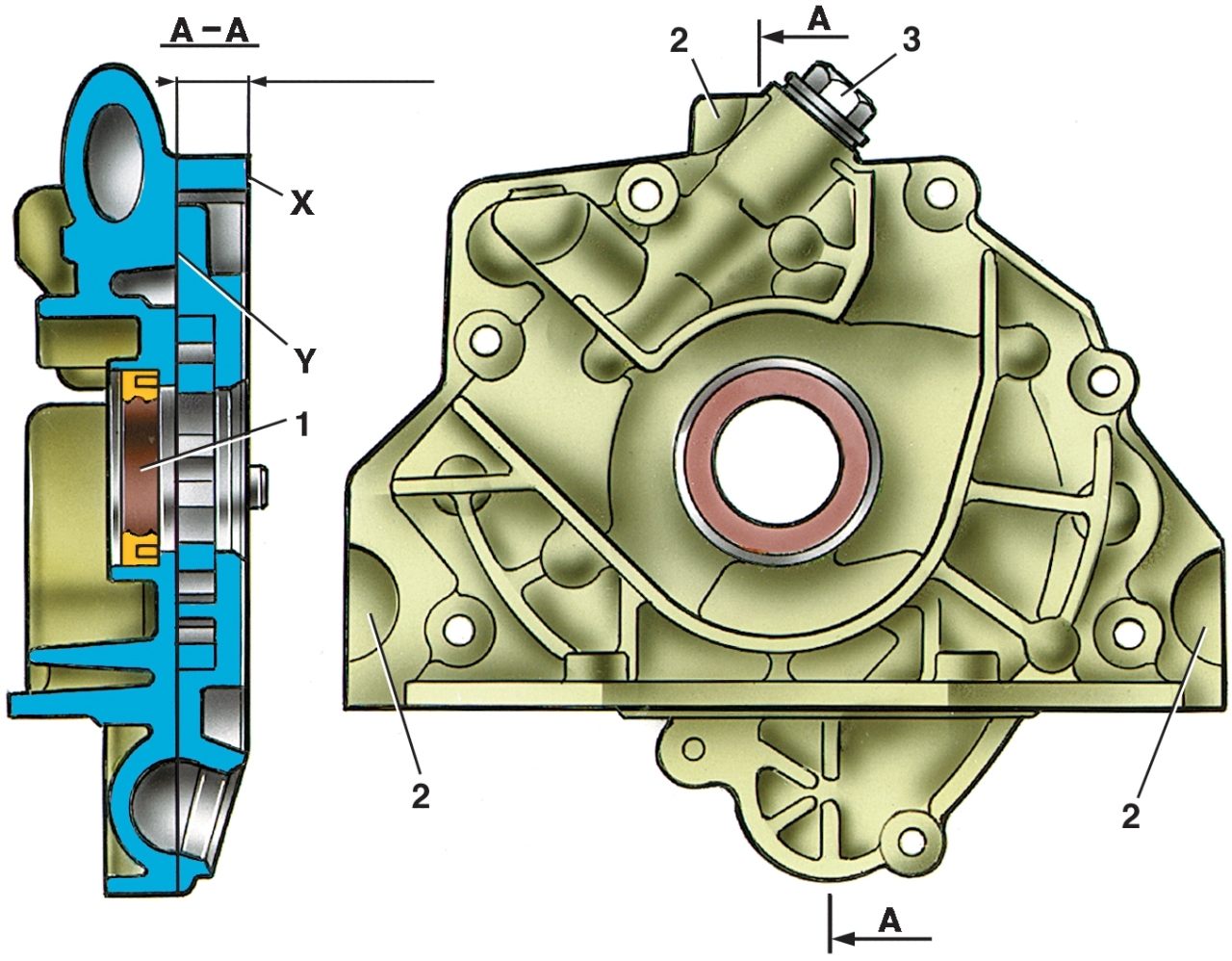

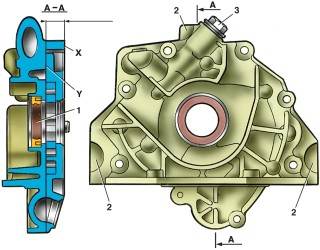

Точки крепления крышки масляного насоса при фрезеровании плоскостей
Рис. 2.67. Точки крепления крышки масляного насоса при фрезеровании плоскостей: 1 – сальник коленчатого вала; 2 – точки крепления крышки; 3 – пробка редукционного клапана; X, У — плоскости фрезерования

Алюминиевая крышка при проверке ее в зоне прилегания шестерен не должна иметь уступов, поверхность крышки должна быть плоской. При заметных износах зажмите крышку в точках 2 (рис. 2.67) и профрезеруйте поверхности X и У до размера (13,5±0,3) мм. Максимальный съем металла не должен превышать 0,2 мм.
Сальник 1 коленчатого вала замените новым и запрессуйте до упора. При запрессовке сальника усилие должно прикладываться как можно ближе к наружному диаметру сальника.

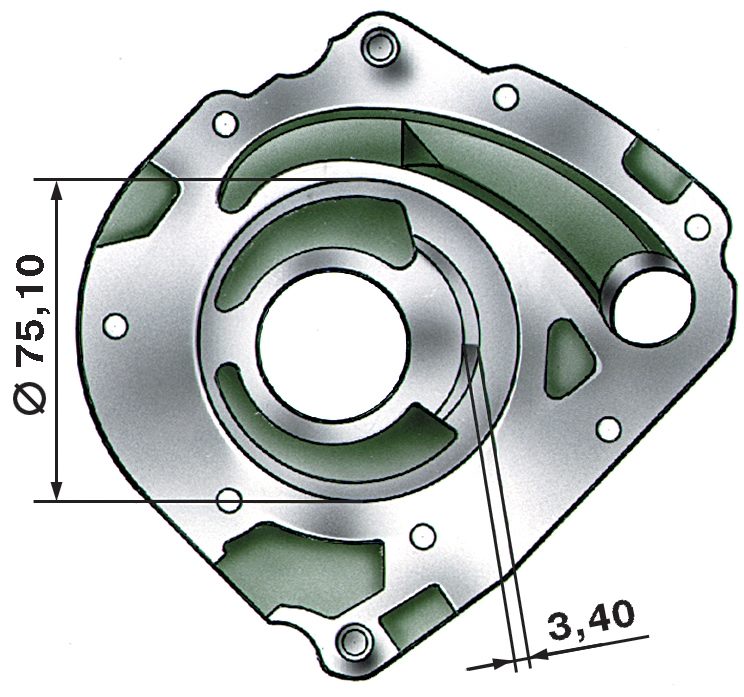

Предельные износы корпуса масляного насоса
Рис. 2.68. Предельные износы корпуса масляного насоса

Рабочие поверхности корпуса насоса не должны иметь царапин. Предельный диаметр гнезда под ведомую шестерню не должен превышать 75,10 мм (рис. 2.68). Минимальная ширина сегмента должна быть не менее 3,40 мм.

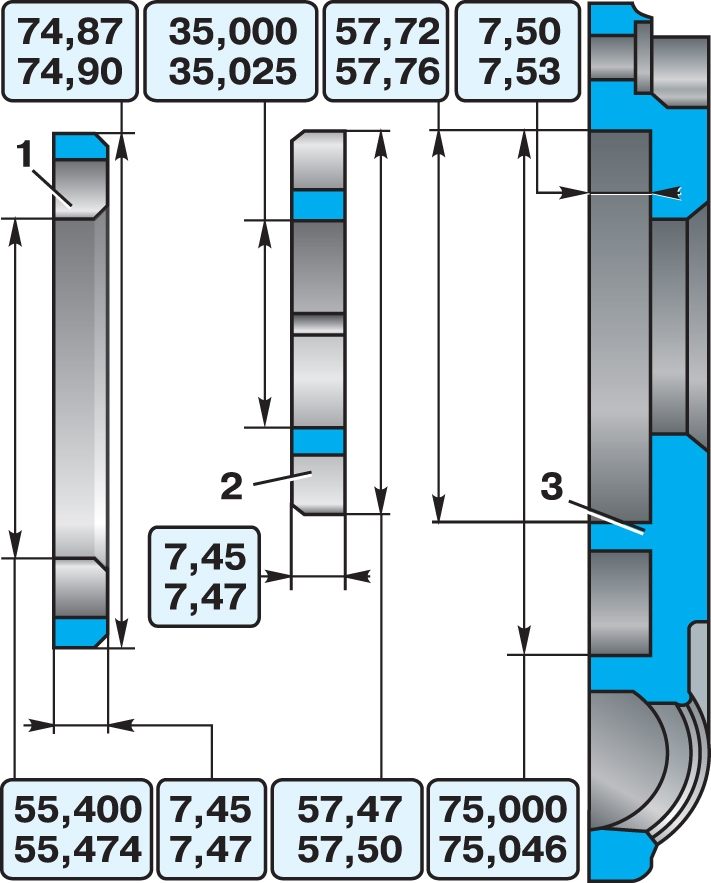

Основные размеры деталей масляного насоса
Рис. 2.69. Основные размеры деталей масляного насоса: 1 – ведомая шестерня; 2 – ведущая шестерня; 3 – корпус

Основные размеры новых деталей насоса показаны на рис. 2.69.

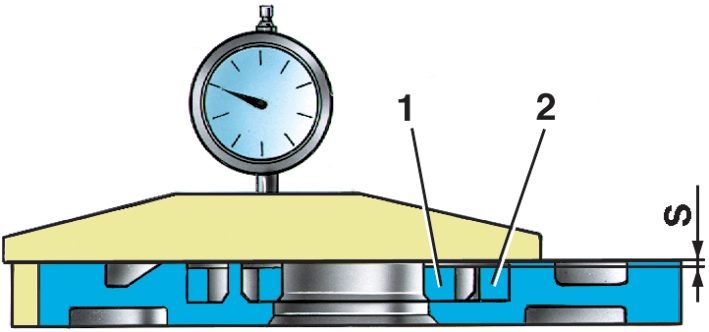

Замер осевых зазоров шестерен масляного насоса
Рис. 2.70. Замер осевых зазоров шестерен масляного насоса: 1 – ведущая шестерня; 2 – ведомая шестерня; S — осевой зазор

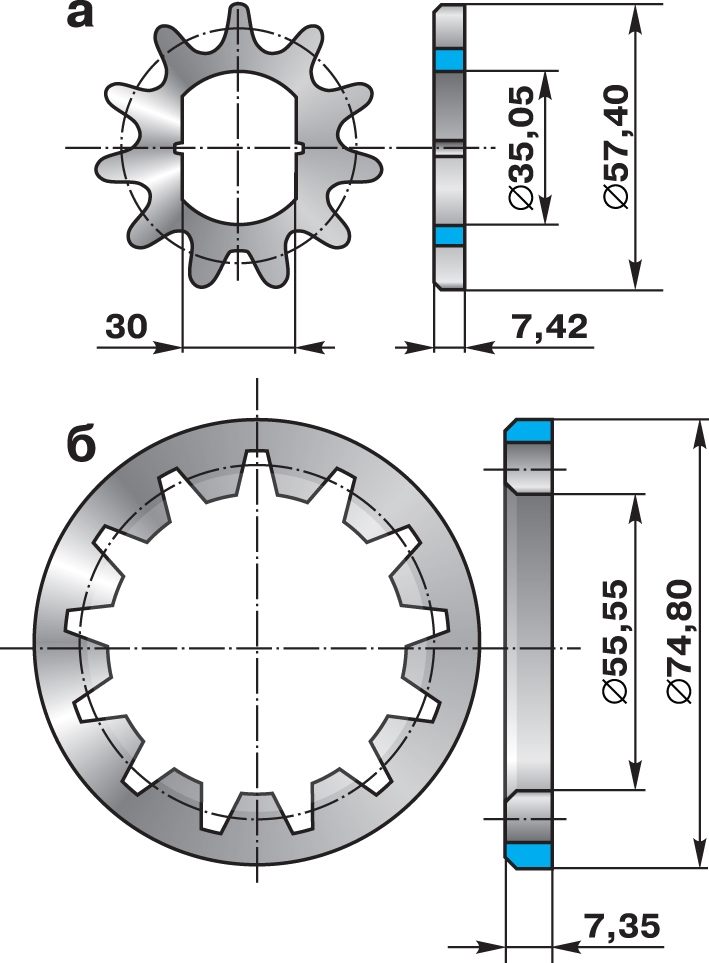

Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок)
Рис. 2.71. Предельные износы шестерен масляного насоса (размеры диаметров по вершинам зубьев даны для справок): а — ведущей шестерни; б — ведомой шестерни

Замерьте индикатором максимальные осевые зазоры (рис. 2.70), которые не должны превышать для ведущей шестерни 0,12 мм, для ведомой – 0,15 мм. Если зазоры превышают предельные значения, замените шестерни. Предельные износы шестерен даны на рис. 2.71. Если их размеры превышают предельные значения, также замените шестерни.
