2.4. Разборка двигателя

Вымытый и очищенный двигатель установите на стенд для разборки и слейте из картера масло. Разборку проводите в следующем порядке.

Снятие узлов и деталей системы подачи воздуха
Рис. 2.3. Снятие узлов и деталей системы подачи воздуха: 1 – воздушный фильтр; 2 – датчик массового расхода воздуха; 3 – дроссельный патрубок; 4 – уплотнительная прокладка; 5 – ресивер; 6 – выпускной патрубок системы охлаждения двигателя; 7 – хомуты крепления шлангов; 8 – подводящая труба насоса охлаждающей жидкости; 9 – шланги подогрева дроссельного патрубка; 10 – шланг впускной трубы

Отсоедините от дроссельного патрубка (см. рис. 2.3) шланги 9 подвода и отвода охлаждающей жидкости, а также шланг вентиляции картера на холостом ходу. Снимите дроссельный патрубок с прокладкой, отвернув гайки его крепления к ресиверу.
Снимите трубки подвода и слива топлива, отсоединив их от рампы форсунок, регулятора давления топлива и от кронштейна на ресивере. Снимите вакуумный шланг, отсоединив его от патрубков на ресивере и регуляторе давления топлива.


Снятие ресивера и впускной трубы

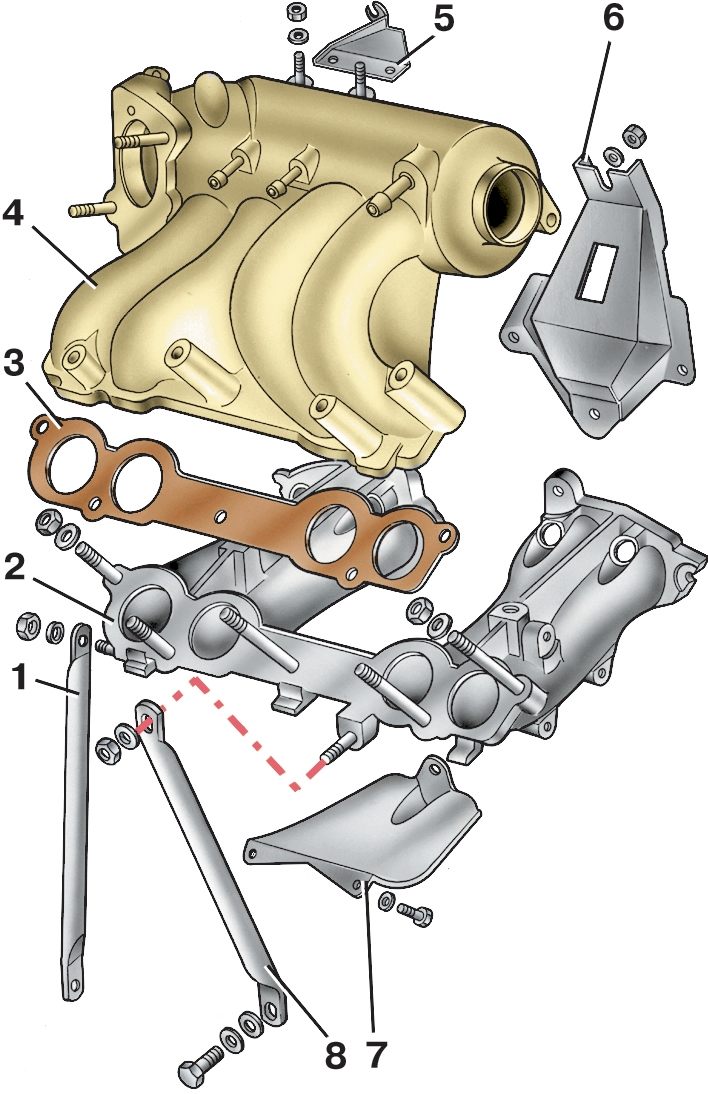

Рис. 2.9. Снятие ресивера и впускной трубы: 1 – поддерживающий кронштейн; 2 – впускная труба; 3 – прокладка ресивера; 4 – ресивер; 5 – кронштейн для наконечника троса привода акселератора; 6 – кронштейн; 7 – экран выпускного коллектора; 8 – опорный кронштейн

Снимите ресивер 4 (рис. 2.9) с прокладкой 3 и кронштейном топливопроводов, отвернув гайку крепления кронштейна 6 к ресиверу и гайки крепления к впускной трубе 2.
Снятие топливной рампы с форсунками

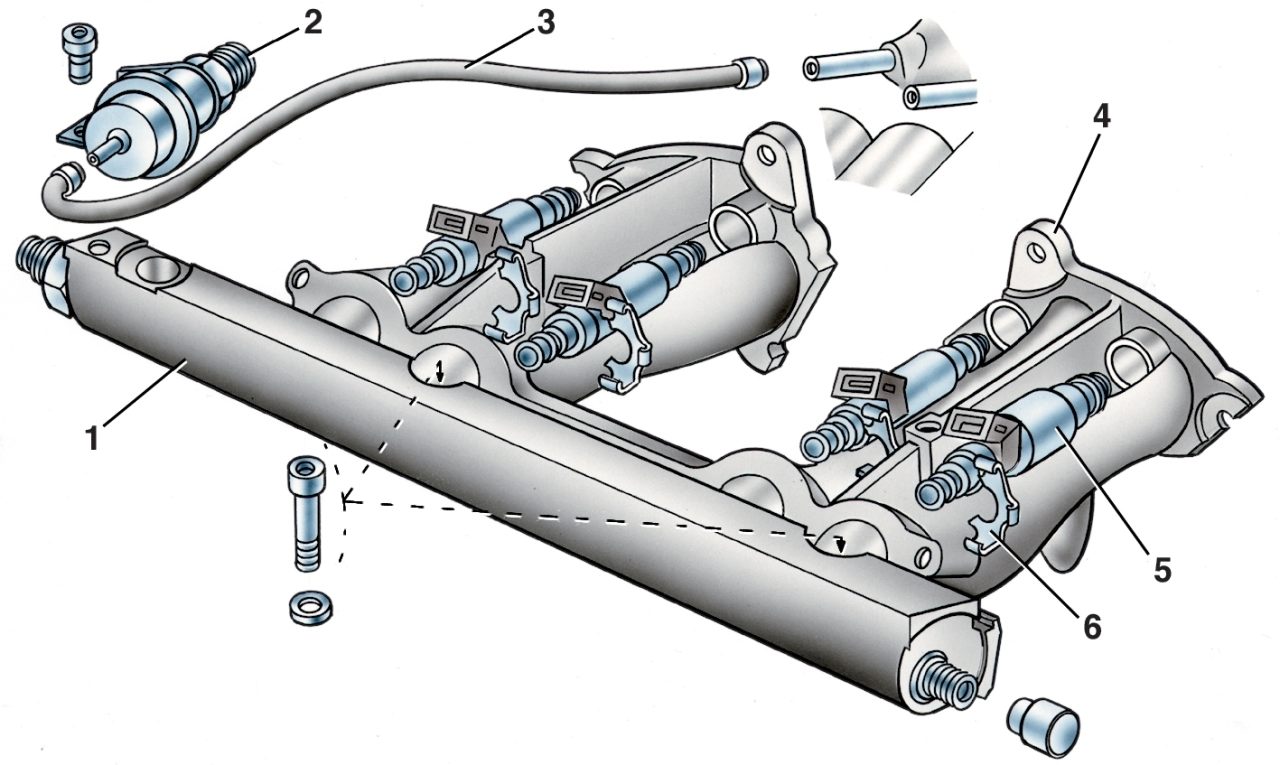

Рис. 2.10. Снятие топливной рампы с форсунками: 1 – рампа форсунок; 2 – регулятор давления; 3 – вакуумный шланг; 4 – впускная труба; 5 – форсунка; 6 – защелка форсунки

Отсоедините от форсунок жгут проводов и снимите рампу 1 (рис. 2.10) форсунок с регулятором 2 давления, отвернув два болта крепления к впускной трубе.
Отвернув гайки и болты крепления, снимите поддерживающий 1 (см. рис. 2.9) и опорный 8 кронштейны, а затем впускную трубу с кронштейном 6 и экраном 7.
С левой стороны двигателя снимите провода высокого напряжения, модуль зажигания и датчик детонации. Ключом 67.7812.9514 выверните из головки цилиндров свечи зажигания, датчик температуры охлаждающей жидкости и датчик давления масла. Из выпускного патрубка охлаждающей рубашки выверните датчик температуры, входящий в состав системы управления двигателем.

Снятие генератора

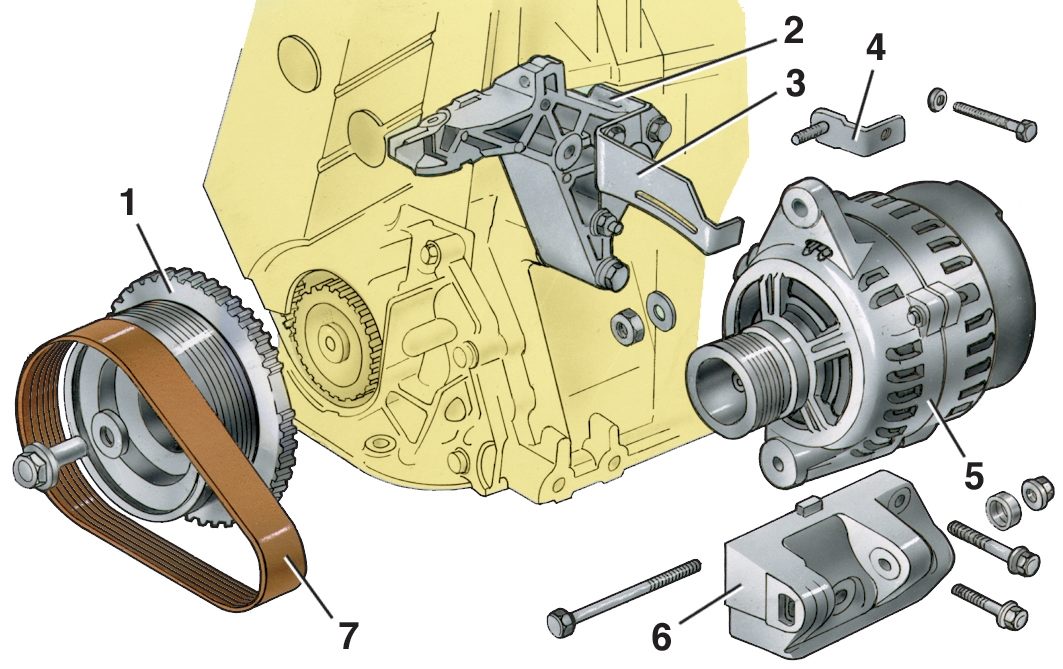

Рис. 2.11. Снятие генератора: 1 – шкив привода генератора; 2 – кронштейн правой опоры подвески двигателя; 3 – установочная планка; 4 – натяжная планка; 5 – генератор; 6 – кронштейн крепления генератора; 7 – ремень привода генератора


Блокировка маховика фиксатором 67.7820.9526
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526

Снимите натяжную планку 4 (рис. 2.11) и ремень 7 привода генератора. Снимите генератор 5 и кронштейн 6 его крепления. Заблокируйте маховик фиксатором 67.7820.9526 (см. рис. 2.16), отверните болт крепления шкива привода генератора и снимите шкив.

Снятие привода распределительного вала

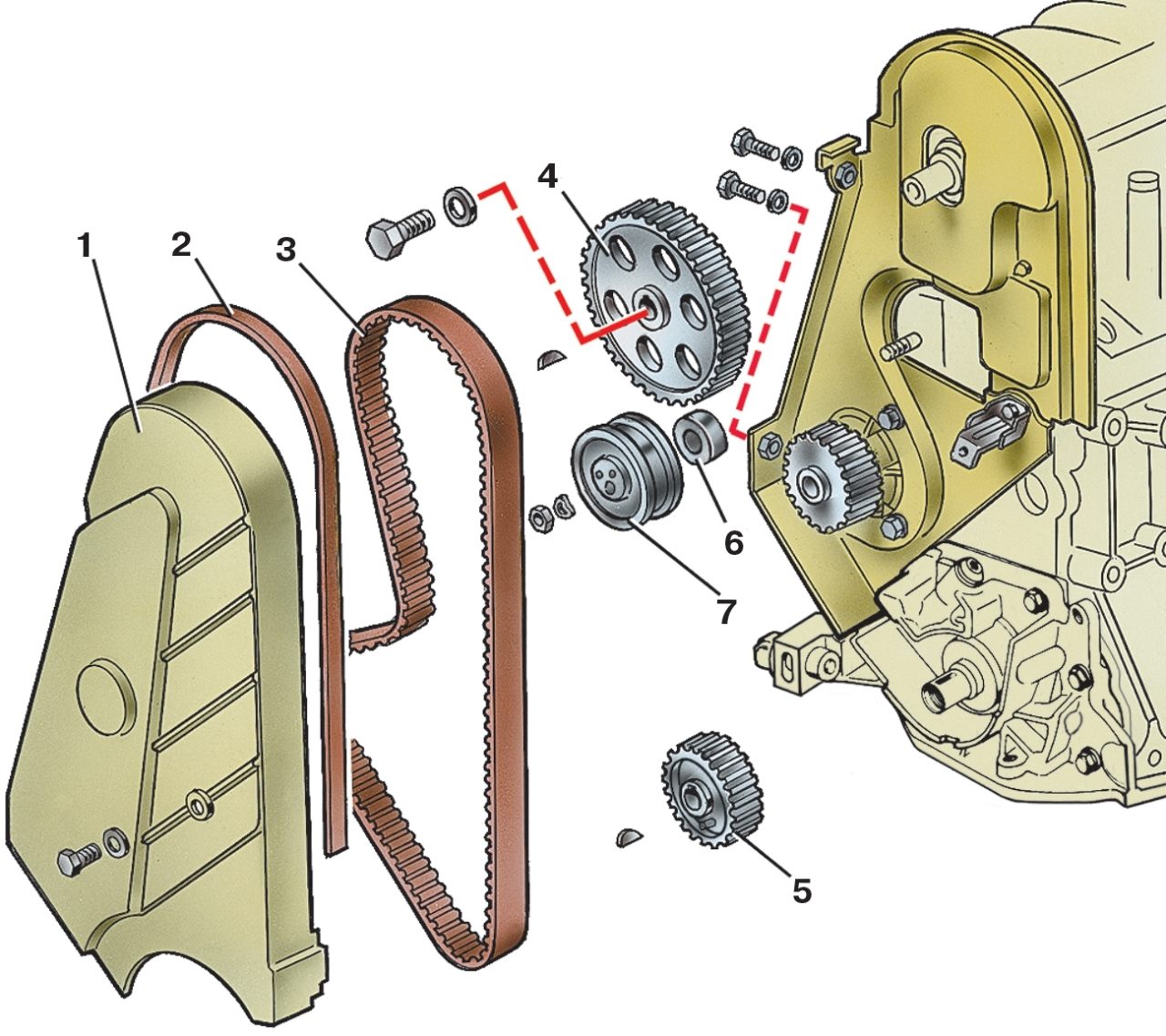

Рис. 2.12. Снятие привода распределительного вала: 1 – передняя защитная крышка; 2 – резиновый уплотнитель; 3 – зубчатый ремень; 4 – шкив распределительного вала; 5 – зубчатый шкив коленчатого вала; 6 – дистанционная шайба; 7 – натяжной ролик

Снимите переднюю крышку 1 (рис. 2.12) зубчатого ремня. Отверните гайку крепления механизма натяжения. Ослабьте и снимите зубчатый ремень 3. Снимите натяжной ролик 7 с дистанционной шайбой 6.
Придерживая шкив 4 распределительного вала от проворачивания приспособлением 67.7811.9509, отверните болт крепления шкива, снимите шкив и шпонку. Снимите зубчатый шкив 5 с коленчатого вала.

Снятие насоса охлаждающей жидкости

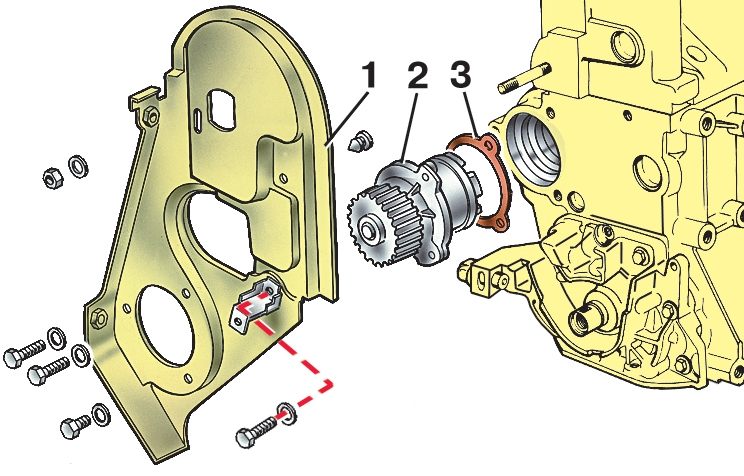

Рис. 2.13. Снятие насоса охлаждающей жидкости: 1 – задняя защитная крышка зубчатого ремня; 2 – насос охлаждающей жидкости; 3 – прокладка

Отверните болты крепления насоса 2 (рис. 2.13) охлаждающей жидкости. Отверните болт и гайку крепления задней крышки 1 зубчатого ремня и снимите ее. Выньте из гнезда в блоке цилиндров насос охлаждающей жидкости с прокладкой 3.
Снимите выпускной коллектор с прокладками.
Отсоедините шланги от термостата и снимите его. Снимите подводящую трубу насоса охлаждающей жидкости и отводящий патрубок рубашки охлаждения с прокладкой.

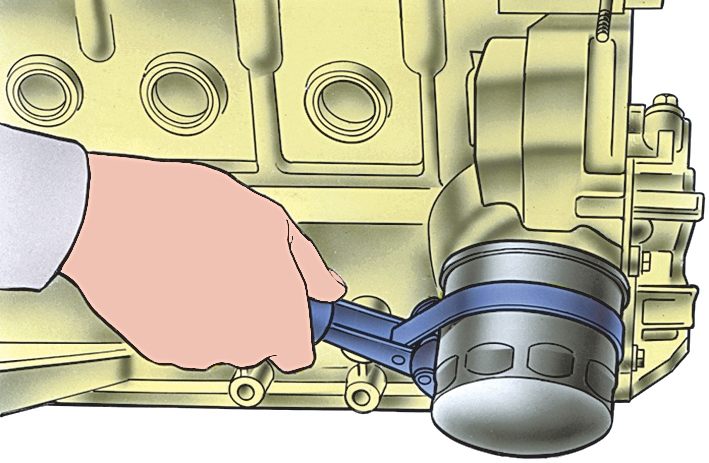

Снятие масляного фильтра приспособлением А. 60312
Рис. 2.14. Снятие масляного фильтра приспособлением А. 60312

Приспособлением А. 60312 (рис. 2.14) снимите масляный фильтр с прокладкой. Отсоедините от патрубков на крышке головки цилиндров и на блоке цилиндров шланг вытяжной вентиляции картера. Выньте указатель уровня масла.
Снимите крышку головки цилиндров. Отверните болты крепления головки цилиндров и снимите ее в сборе с распределительным валом. При необходимости разберите головку цилиндров, как указано в подразд. "Головка цилиндров".

Снятие масляного насоса

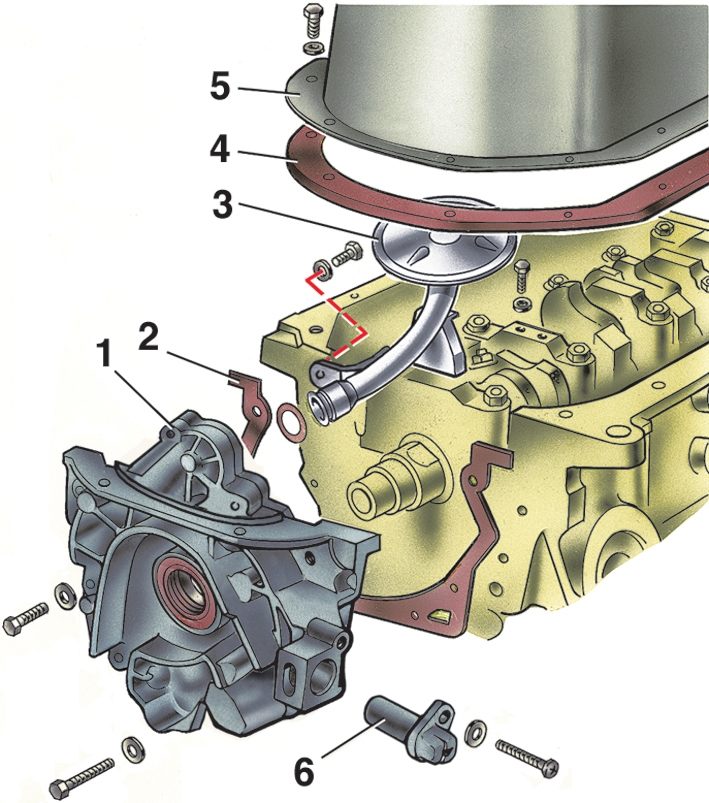

Рис. 2.15. Снятие масляного насоса: 1 – масляный насос; 2 – прокладка масляного насоса; 3 – приемник масляного насоса; 4 – прокладка картера; 5 – картер; 6 – датчик положения коленчатого вала

Переверните двигатель картером вверх и снимите масляный картер 5 (рис. 2.15) с прокладкой 4. Снимите приемник 3 и масляный насос 1.
Отверните гайки шатунных болтов, снимите крышки шатунов и осторожно выньте через цилиндры поршни с шатунами.

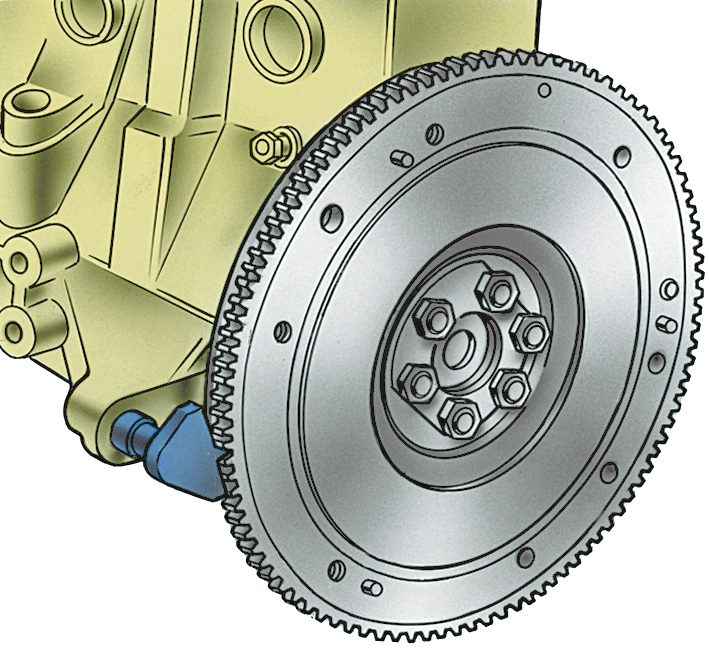

Блокировка маховика фиксатором 67.7820.9526
Рис. 2.16. Блокировка маховика фиксатором 67.7820.9526

Заблокируйте маховик фиксатором 67.7820.9526 (рис. 2.16), отверните болты крепления маховика, снимите шайбу болтов и маховик с коленчатого вала. Снимите держатель заднего сальника коленчатого вала с прокладкой.
Снимите крышки коренных подшипников вместе с нижними вкладышами. Выньте из гнезд подшипников коленчатый вал, а затем верхние вкладыши и упорные полукольца из средней опоры.
