8.4.1. Подготовка и противокоррозионная обработка скрытых полостей

Ввиду применения сложного технологического оборудования и необходимости высококачественного выполнения работ обработку скрытых полостей рекомендуется выполнять только на станциях технического обслуживания автомобилей.

Перед началом работ установите автомобиль на подъемник, снимите детали и обивку, препятствующие доступу в скрытые полости. Промойте водой, нагретой до температуры 0–50 °С, через технологические и дренажные отверстия скрытые полости (табл. 8.2) и низ кузова до вытекания чистой воды. При этом опускные стекла дверей должны быть подняты. Удалите влагу, попавшую в салон и багажное отделение, продуйте сжатым воздухом все места нанесения антикоррозионных составов.

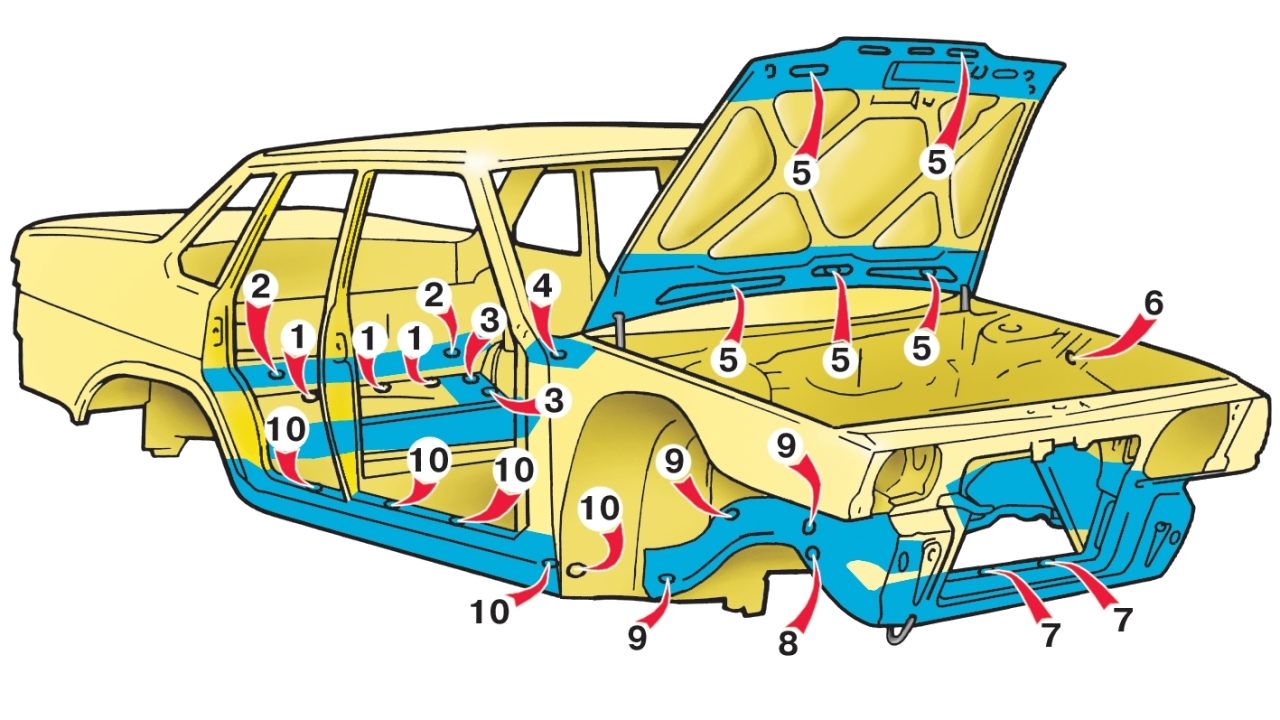

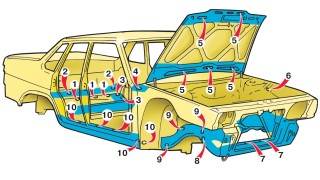

Рис. 8.8. Скрытые полости кузова (вид спереди): 1 – средней поперечины пола; 2 – задней поперечины пола; 3 – задних лонжеронов пола; 4 – соединителей боковин и передка; 5 – карманов капота; 6 – верхних усилителей брызговиков; 7 – нижней поперечины рамки радиатора; 8 – передних усилителей брызговиков; 9 – передних лонжеронов; 10 – порогов пола

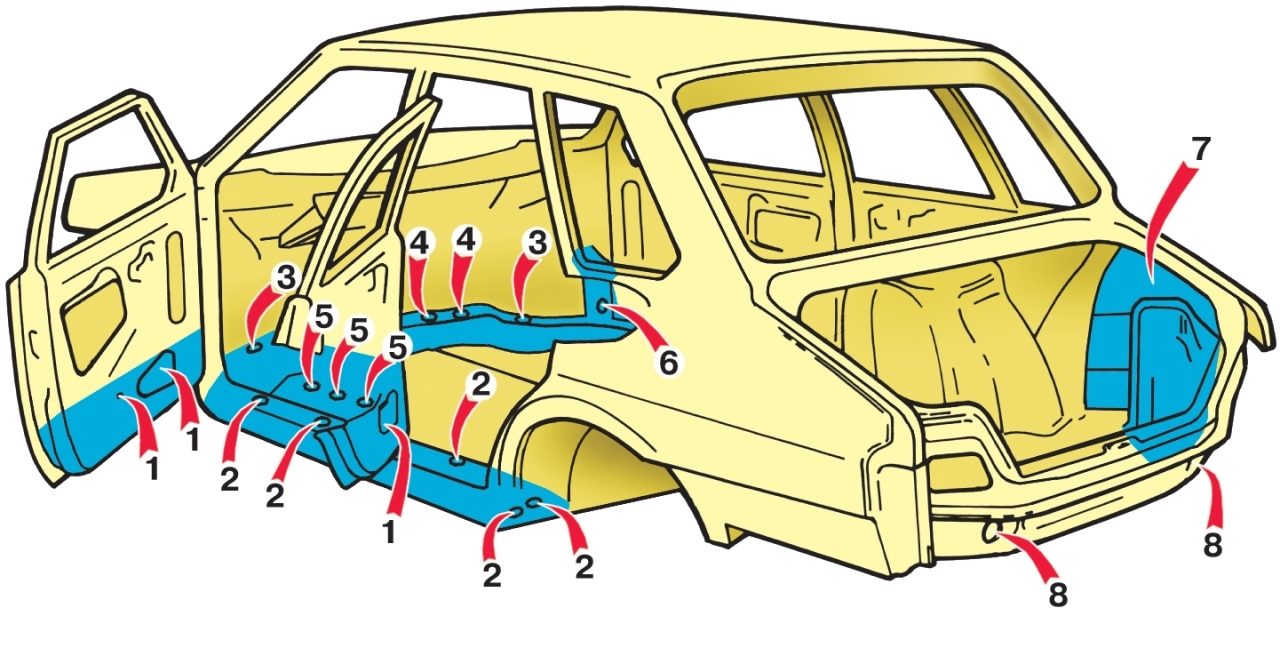

Рис. 8.9. Скрытые полости кузова (вид сзади): 1 – нижних поверхностей карманов дверей; 2 – порогов пола; 3 – передних соединителей порогов пола; 4 – полость между щитком передка и полом; 5 – полости передних лонжеронов пола; 6 – полости между брызговиками и усилителями передних стоек; 7 – полости между наружными и внутренними панелями боковин; 8 – задних лонжеронов

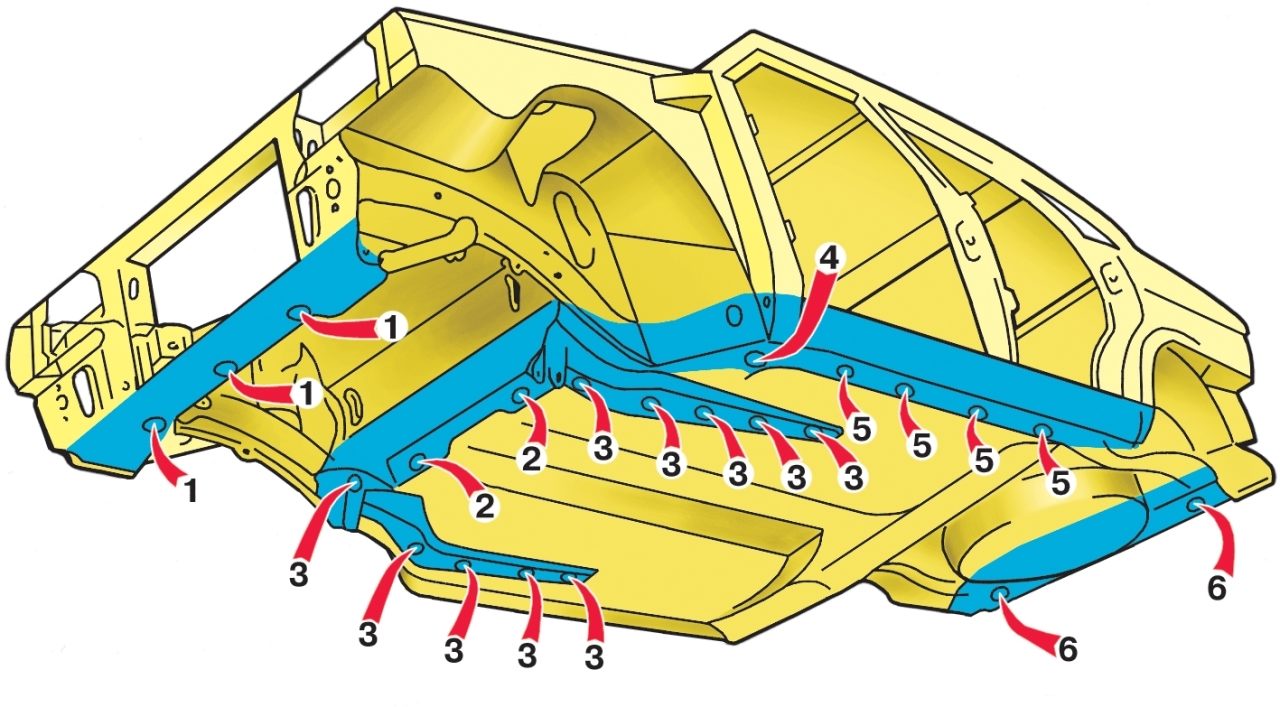

Рис. 8.10. Скрытые полости кузова (вид снизу спереди): 1 – нижней поперечины рамки радиатора; 2 – полость между щитком передка и полом; 3 – передних лонжеронов пола; 4 – полость переднего соединителя порога пола; 5 – порогов пола; 6 – задней поперечины пола

Перегоните автомобиль в камеру, поставьте на подъемник. Нанесите распылением антикоррозионный состав в места, показанные на рис. 8.8,8.9, 8.10.

Опустите автомобиль с подъемника, очистите от загрязнений лицевые поверхности кузова ветошью, смоченной в уайт-спирите.

Наименование полости	Место впрыска	Направление впрыска	Дополнительные указания
Карманы капота	В проемы внутренней панели	По всей внутренней поверхности	Откройте капот
Карманы дверей	В проемы панели под обивкой	По внутренней поверхности низа	Снимите обивку
Полости между арками колес и задними крыльями	Из багажника	По всей внутренней поверхности	Откройте багажник
Задние лонжероны пола	Снизу кузова, в багажнике и под задним сиденьем	Вперед и назад	Откройте багажник, поднимите подушку сиденья
Средняя поперечина пола	Снизу кузова и под задним сиденьем	Вправо и влево	Поднимите подушку сиденья
Передняя поперечина пола	Из салона и снизу кузова	Вправо и влево	Снимите коврики
Пороги дверей	Из салона, с передних и задних торцов порогов	Вперед и назад	Снимите коврики
Передние лонжероны пола	Из салона и снизу кузова	Вперед и назад	Вывесите автомобиль
Полости усилителей щитка передка	Из салона и моторного отсека	Вправо и влево	Откройте капот, снимите коврики
Пороги пола	Снизу кузова, из салона, сзади и спереди	Вперед и назад	Вывесите автомобиль
Передние лонжероны Задняя поперечина пола	Под передними крыльями Снизу и из салона	Вперед и назад Вправо и влево	Вывесите автомобиль Снимите задний бампер
