8.7.1. Снятие и установка капота

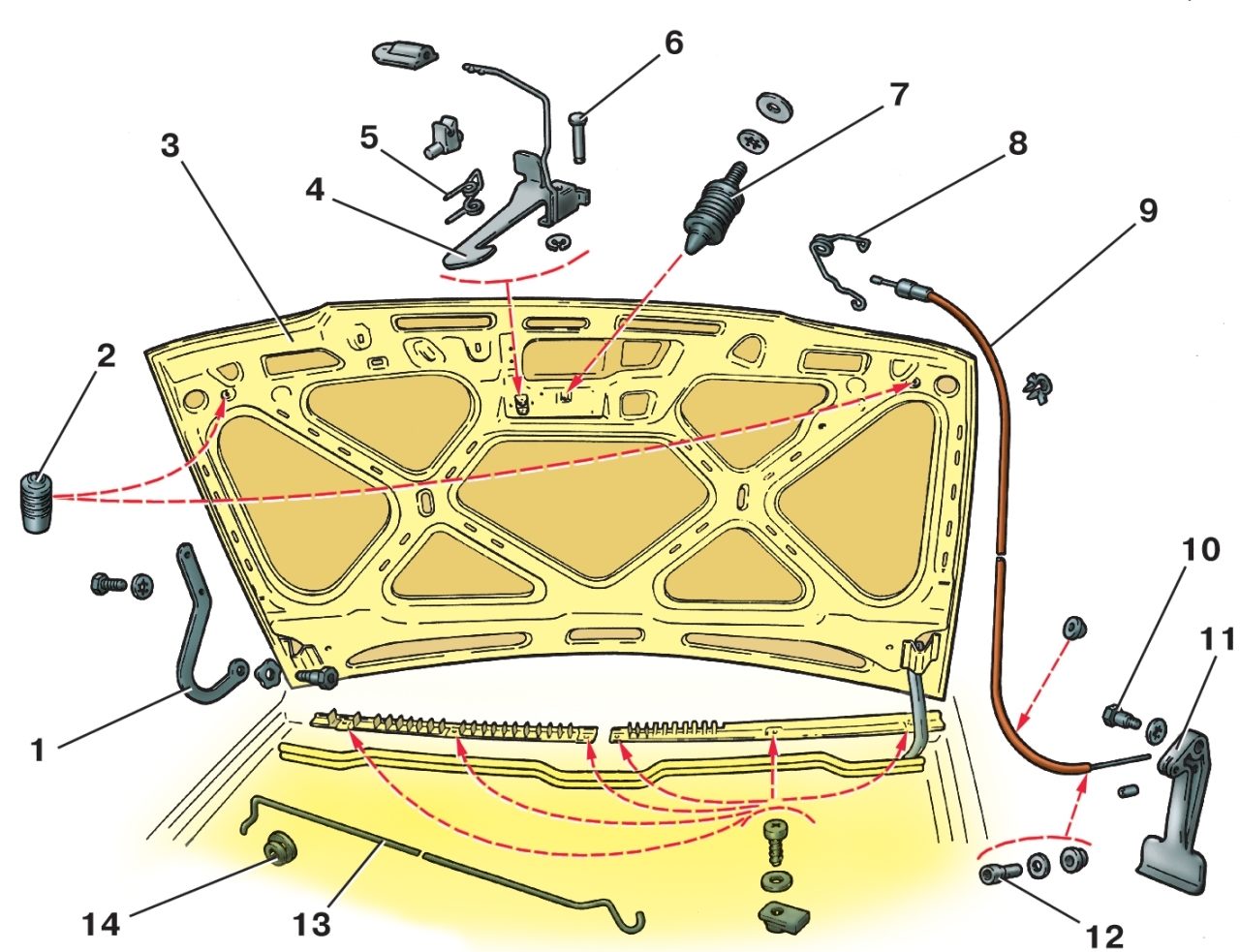

Рис. 8.19. Детали капота и замка: 1 – петля капота; 2 – буфера; 3 – капот; 4 – крючок; 5 – пружина крючка; 6 – ось крючка; 7 – штырь; 8 – пружина замка; 9 – оболочка с тягой замка; 10 – ось рукоятки; 11 – рукоятка замка; 12 – втулка оболочки тяги; 13 – оболочка с тягой замка; 14 – втулка упора капота

Капот 3 (рис. 8.19) навешивается на петли 1 по заднему краю передка кузова. В передней части устанавливается замок капота с крючком 4, предохраняющим от открывания капота при движении автомобиля. В открытом положении капот удерживается металлическим упором 13.

Привод замка тросовый с рукояткой 11 замка, расположенной внутри салона с левой стороны под панелью приборов.

Для снятия капота отсоедините трубку омывателя ветрового стекла от тройника и электрические провода от подкапотной лампы. Отверните четыре болта крепления петель к капоту и снимите его с кузова.

При установке капота перед окончательным затягиванием болтов крепления отрегулируйте его положение таким образом, чтобы он имел одинаковые зазоры с правым и левым крылом.

Если замок ненадежно запирает капот, то ослабьте контргайку крепления штыря 7 и, смещая штырь за счет увеличенного отверстия в капоте, добейтесь его соосности с гнездом замка.

Для обеспечения надежной блокировки штыря пружиной 8, а также ликвидации выступания или западания лицевой поверхности капота найдите нужное его положение, вращая штырь. После регулировки заверните контргайку.
