19.3. Регулировка зазора в зацеплении ролика с червяком рулевого механизма

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве или подъемнике.

Регулировку производим при обнаружении свободного хода сошки рулевого механизма. Перед регулировкой необходимо убедиться в отсутствии осевого перемещения червяка в подшипниках (см. Снятие рулевого механизма и регулировка зазора в подшипниках червяка).
Вакуумный усилитель для наглядности снят.

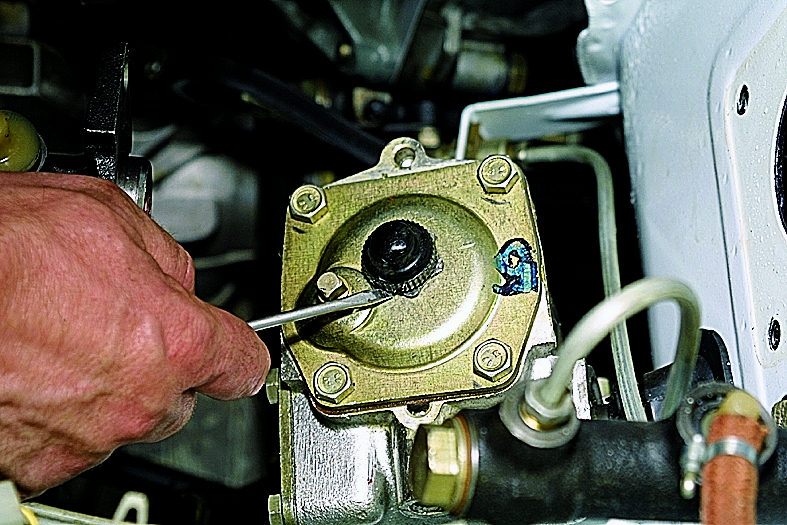

Шлицевой отверткой поддеваем колпачок гайки регулировочного винта вала сошки…

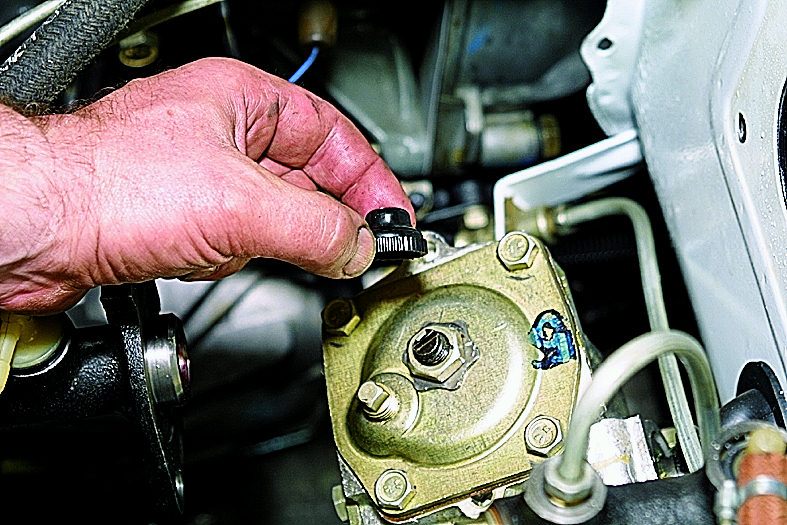

…и снимаем колпачок.

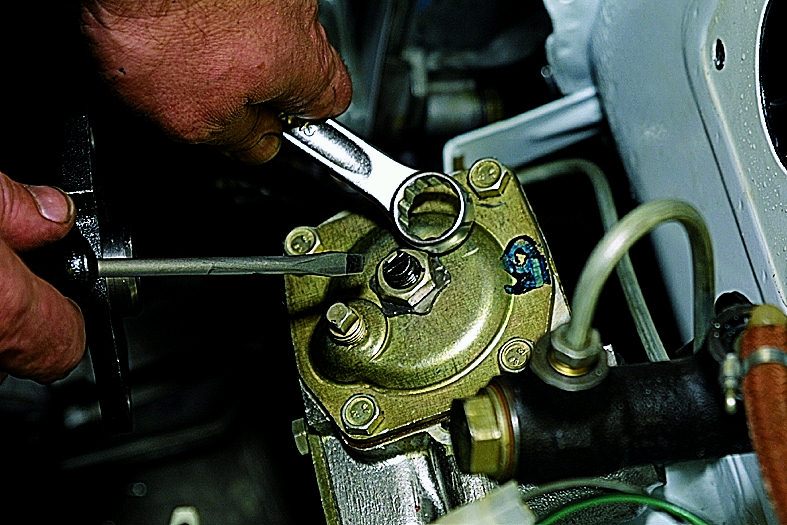

Накидным ключом «на 19» ослабляем гайку регулировочного винта вала сошки и поддеваем шлицевой отверткой стопорную шайбу.

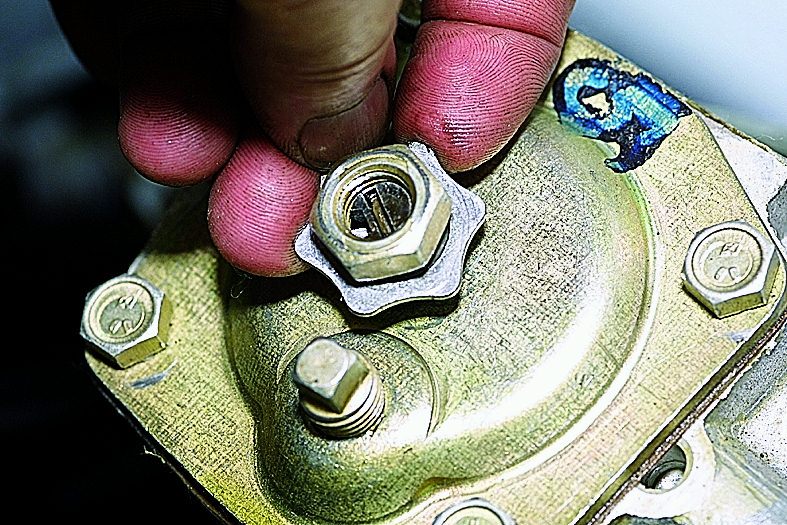

Стопорная шайба усиком входит в паз регулировочного винта. Провороту шайбы препятствует прилив на крышке картера рулевого механизма (для наглядности гайка снята).

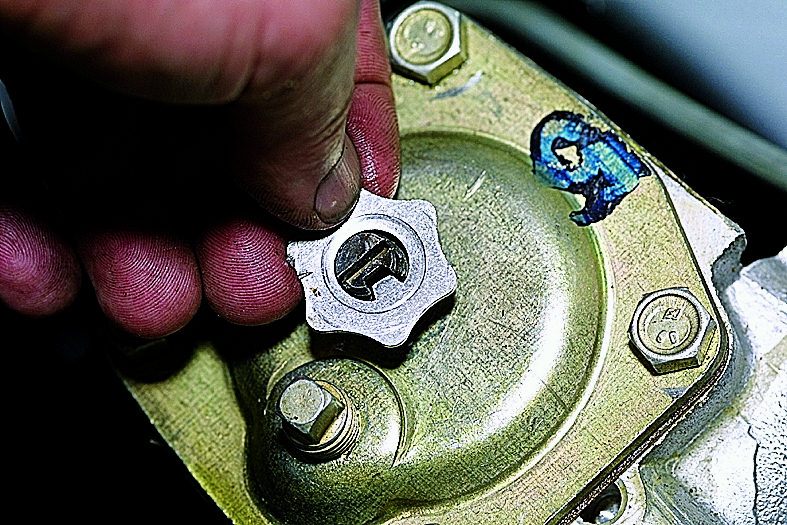

Приподняв шайбу (освобождаем ее из зацепления с приливом),…

…пластиной (согнутой под прямым углом) заворачиваем регулировочный винт до устранения зазора в зацеплении ролика с червяком рулевого механизма. Придерживая пластиной винт от проворачивания, ключом «на 19» затягиваем гайку.

Усилие поворота рулевого колеса при установке передних колес на гладкой плите не должно превышать 196 Н (20 кгс).
