20.12. Замена тормозных трубок и тройника балки заднего моста

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим на смотровой канаве или подъемнике.

Отсоединяем тормозную трубку от заднего колесного цилиндра (см. Замена заднего колесного цилиндра).

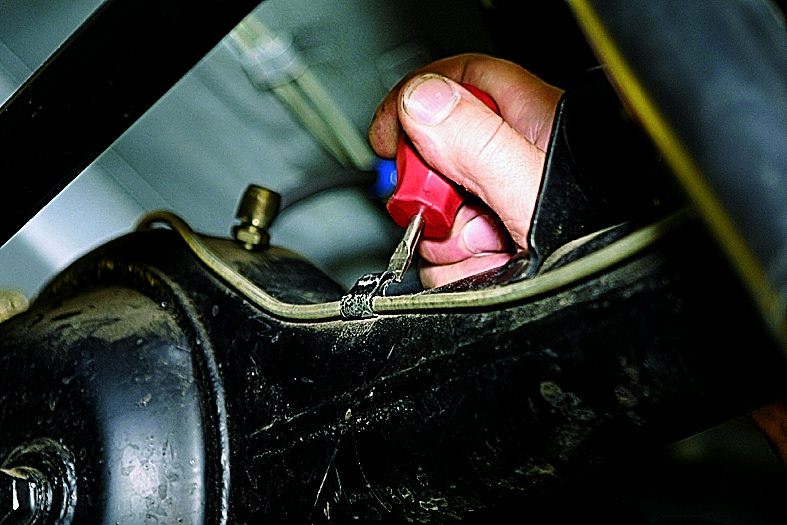

Отверткой отгибаем прижимную скобу, удерживающую тормозную трубку на балке заднего моста.

Правую тормозную трубку держат две прижимных скобы, левую – одна.

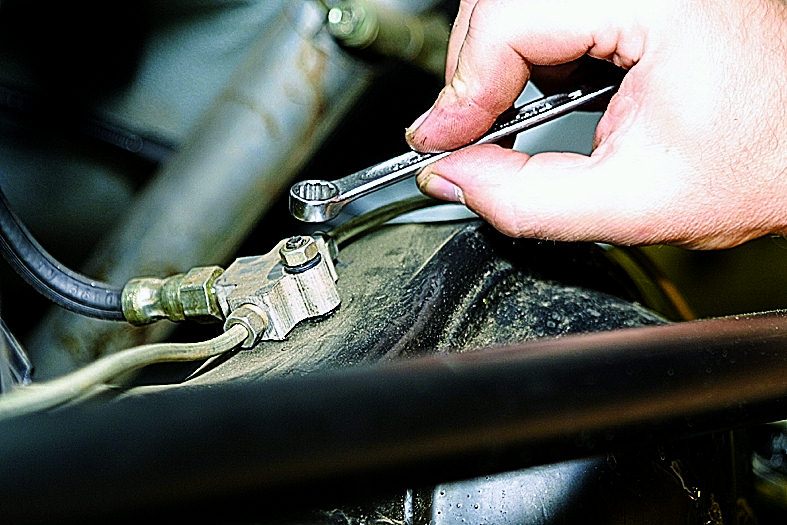

Накидным ключом «на 10» отворачиваем гайку крепления тройника к балке заднего моста.

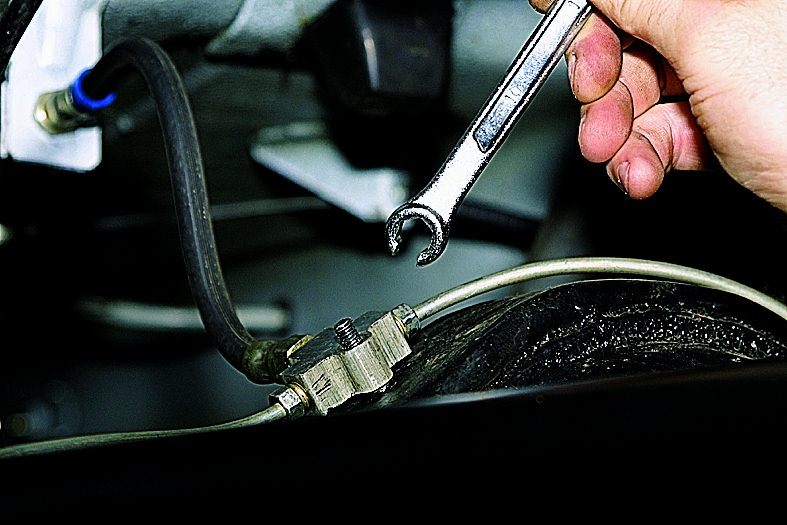

Приподняв тройник, надеваем специальный ключ «на 10» на пять граней штуцера тормозной трубки и отворачиваем его.

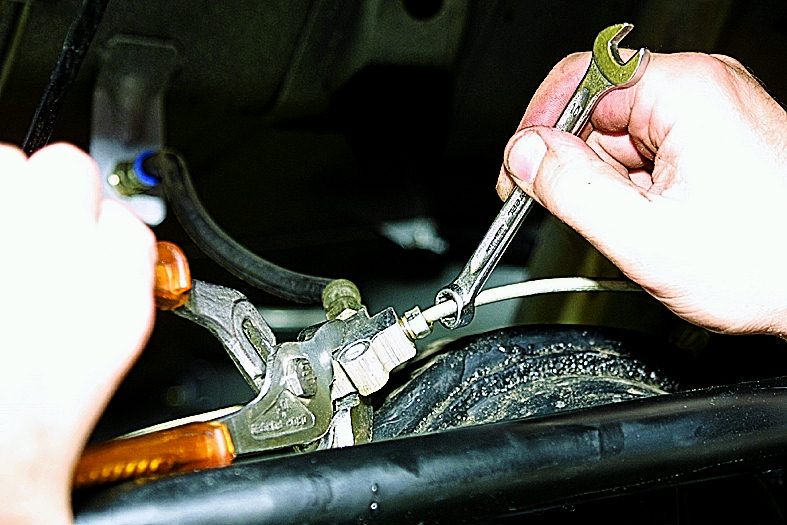

При затрудненном отворачивании надеваем накидной ключ «на 10» (лучше шестигранный) на свободный конец тормозной трубки со стороны колесного цилиндра…

…и, удерживая тройник раздвижными пассатижами, отворачиваем штуцер тормозной трубки.

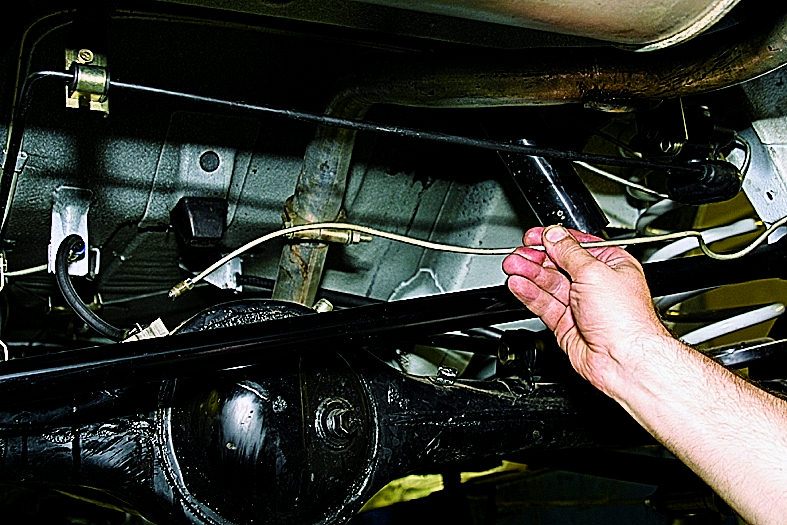

Снимаем правую тормозную трубку.

Аналогично снимаем левую тормозную трубку.
Для замены тройника отсоединяем от него штуцеры тормозных трубок и наконечник тормозного шланга (см. Снятие заднего тормозного шланга).
Отвернув гайку крепления тройника к балке заднего моста,…

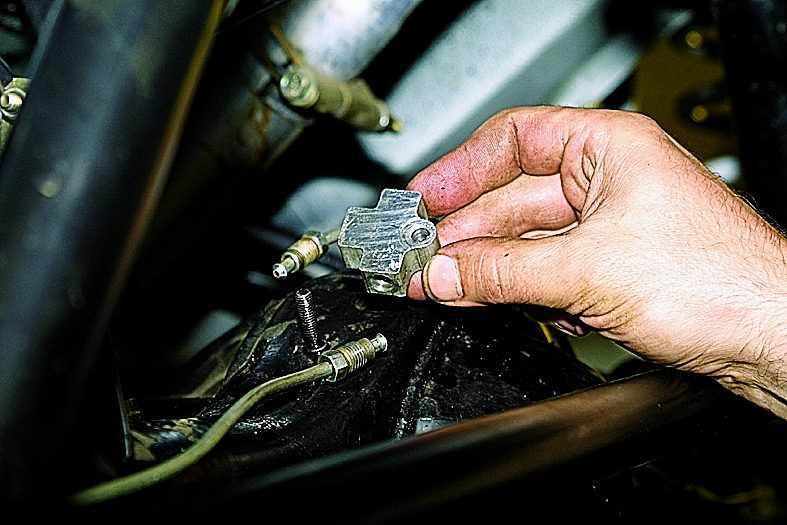

…снимаем тройник со шпильки.

Устанавливаем тройник и тормозные трубки в обратной последовательности.
Прокачиваем тормозную систему. (см. Прокачка тормозов).
