20.3. Замена передних тормозных колодок

 ПОРЯДОК ВЫПОЛНЕНИЯ

Вывешиваем и снимаем переднее колесо.

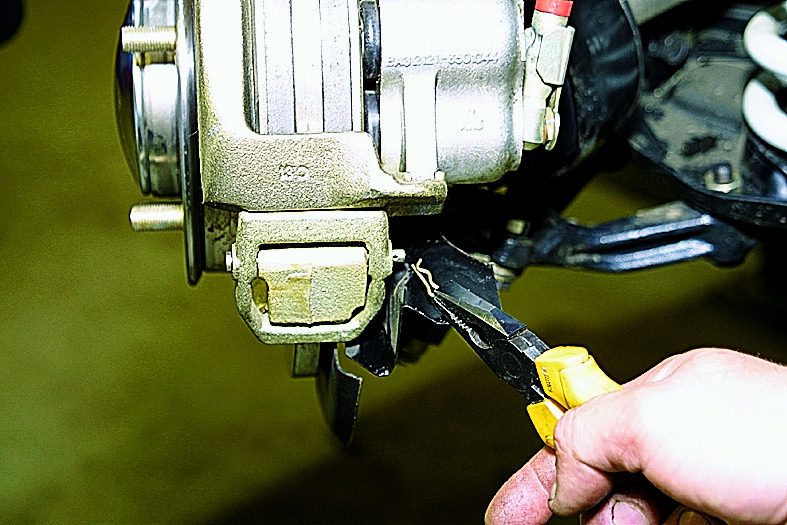

Пассатижами вынимаем шплинт нижней оси прижимного рычага.

Выколоткой страгиваем ось прижимного рычага…

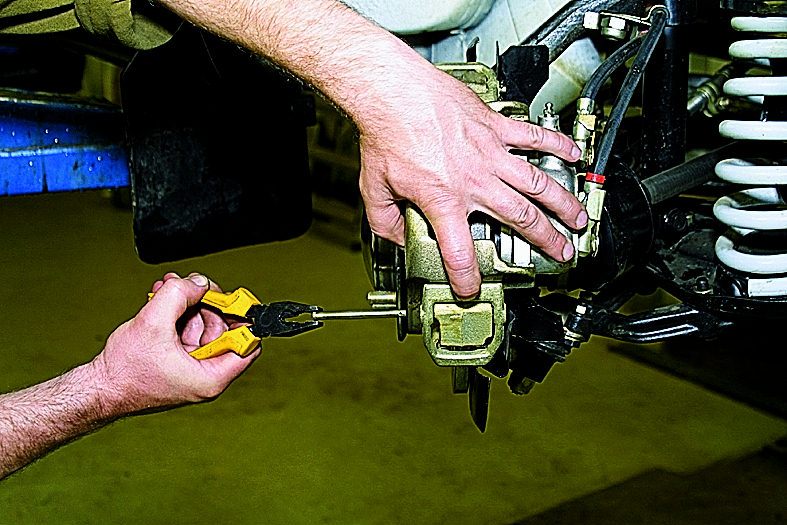

…и, придерживая рычаг, пассатижами вынимаем ось.

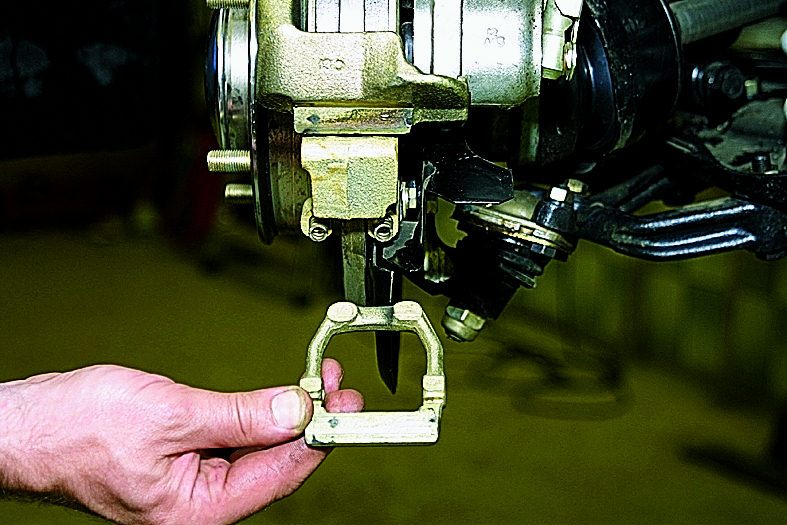

Снимаем прижимной рычаг.

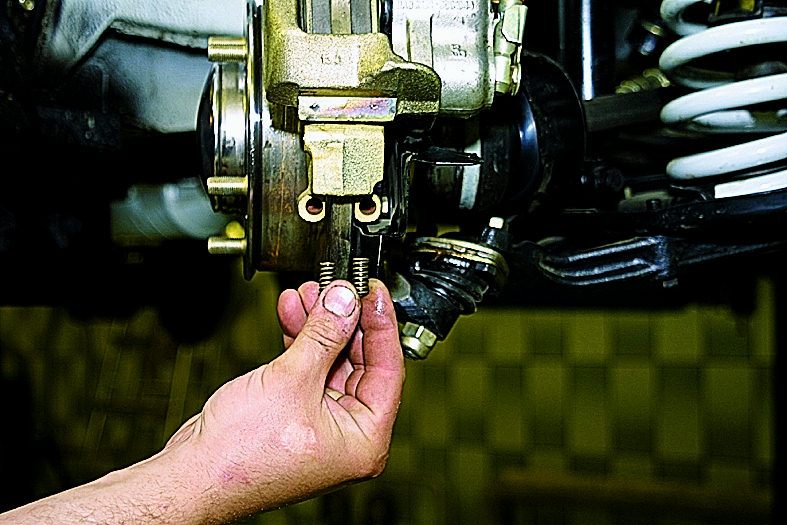

Вынимаем из направляющей колодок две пружины прижимного рычага, чтобы их не потерять.

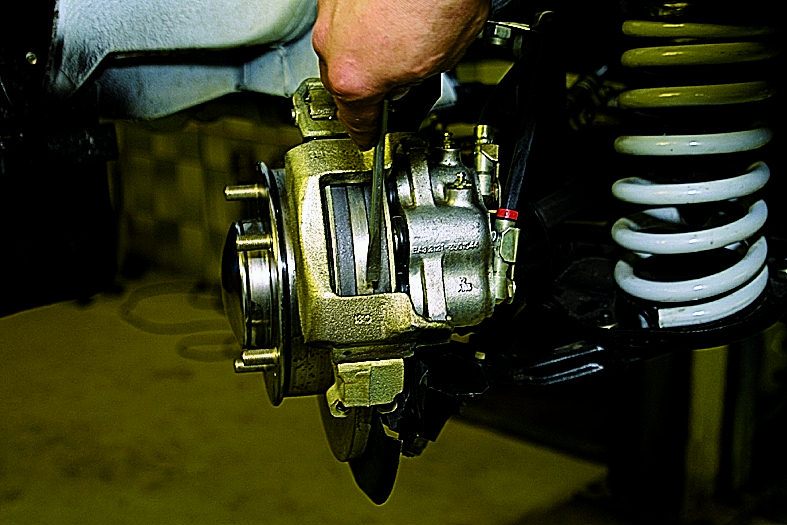

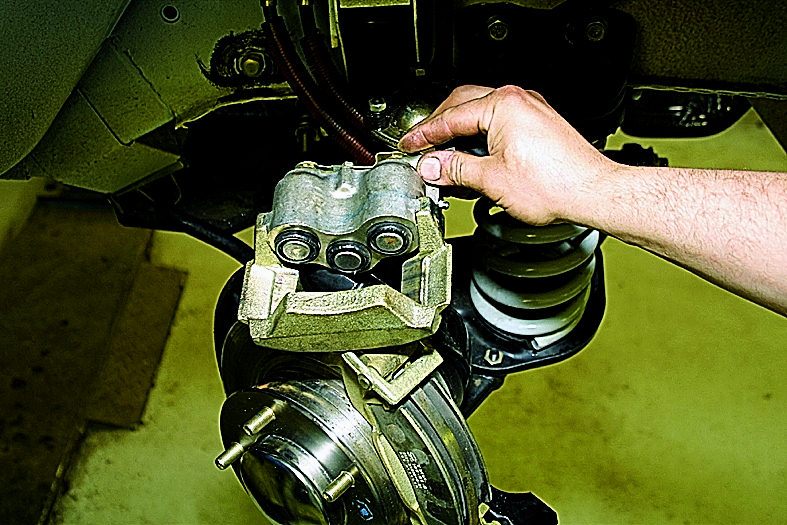

Поддев отверткой, поднимаем суппорт тормоза…

…и кладем на поворотный кулак.

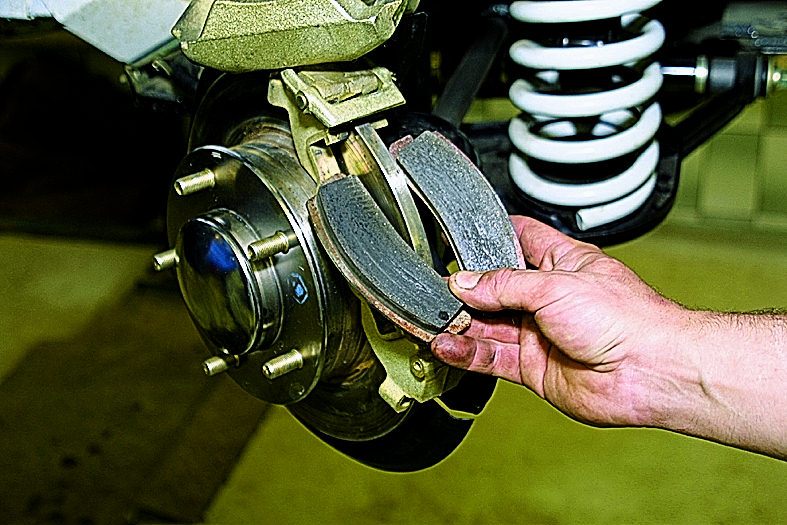

Извлекаем из направляющей тормозные колодки.

Перед установкой новых тормозных колодок необходимо переместить поршни как можно дальше внутрь цилиндров.

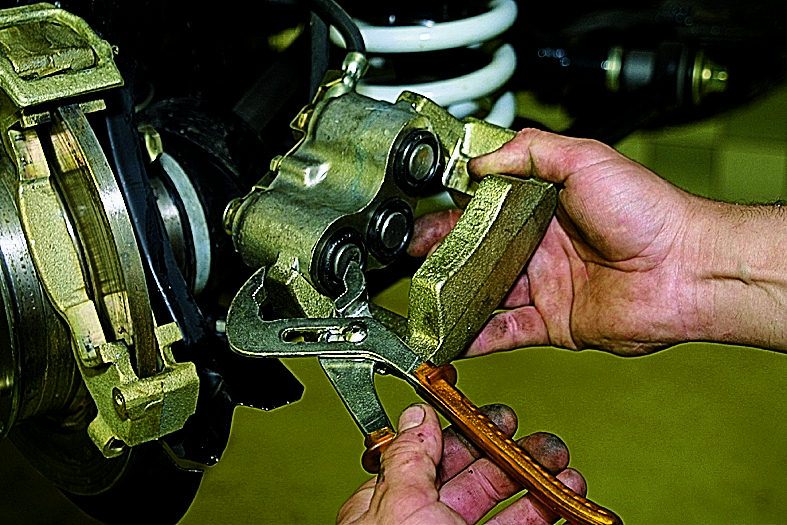

Раздвижными пассатижами (или газовым ключом) вдавливаем поршни в цилиндры.

Можно утопить поршни в цилиндры и другим способом. Для этого вставляем наружную колодку в направляющую и, установив суппорт на место,…

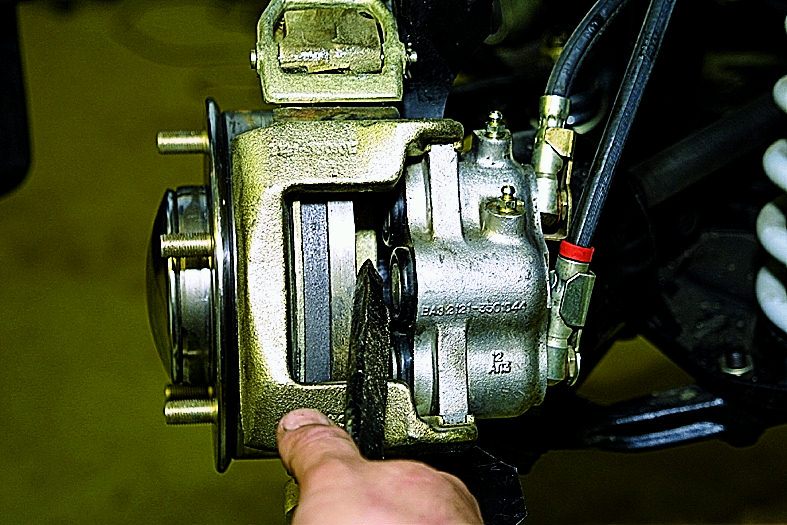

…монтажной лопаткой вдавливаем поршни в цилиндры.

Дальше узел собираем в обратной последовательности.
Для облегчения установки оси прижимного рычага…

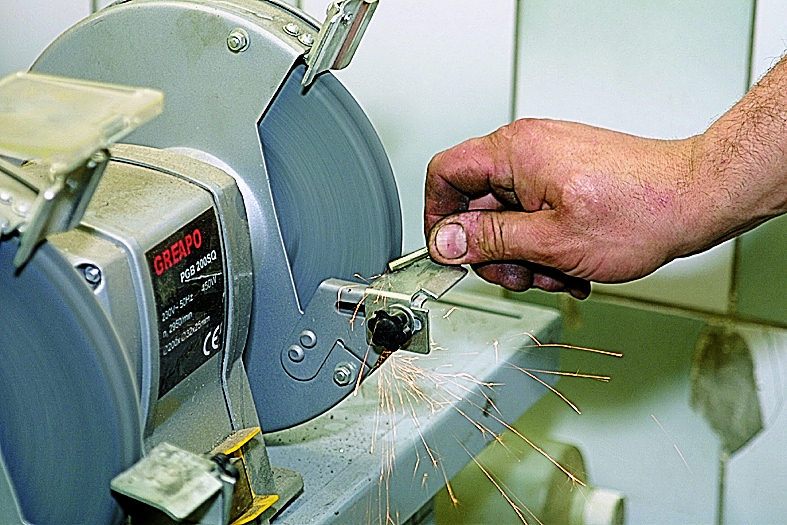

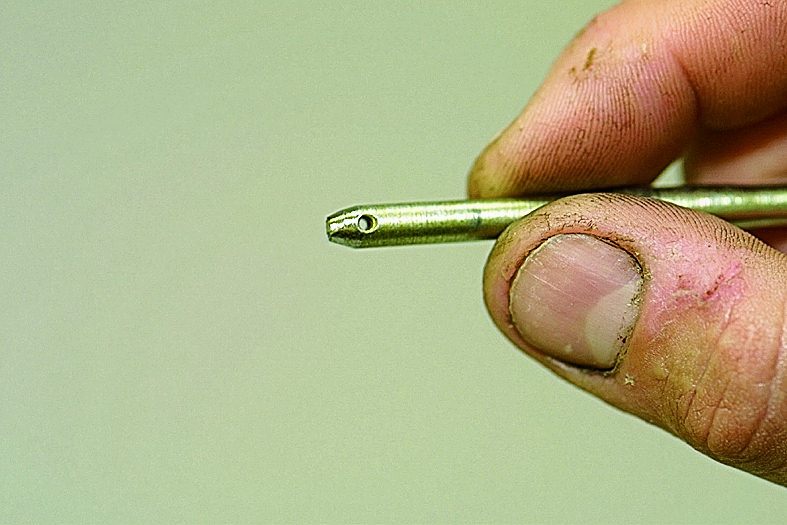

…на точиле затачиваем ее кончик так,…

…чтобы получился конус.

Перед установкой ось прижимного рычага смазываем графитовой смазкой.

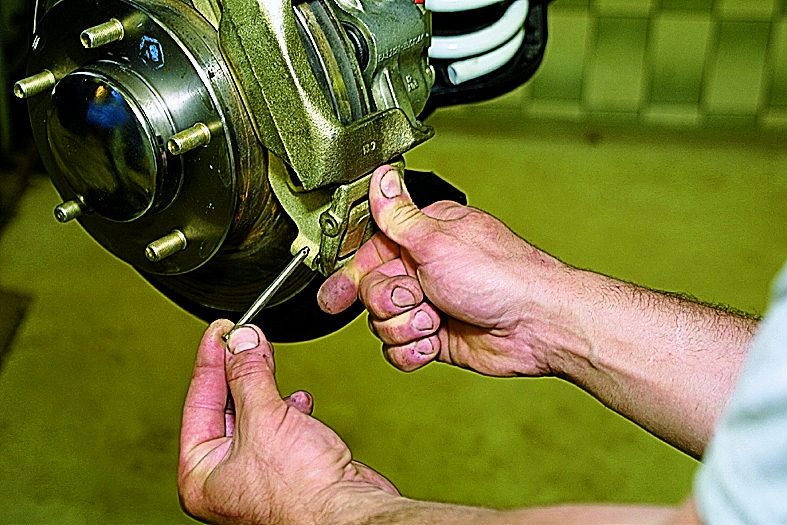

Прижав рычаг, вставляем ось.

После установки тормозных колодок необходимо несколько раз нажать на педаль тормоза, чтобы поршни цилиндров подвели колодки к тормозному диску.
