23.1. Особенности конструкции

Система вентиляции – приточно-вытяжная. При движении автомобиля воздух нагнетается в салон естественным напором через щели воздухозаборника на капоте и отсасывается через отверстия в задних стойках крыши. Для увеличения циркуляции воздуха при движении можно опустить стекла передних дверей, а при низкой скорости – включить электровентилятор. Потоки воздуха в салоне распределяются воздухопроводами, расположенными внутри приборной панели. На ветровое стекло воздух поступает через верхние щелевидные сопла на панели приборов, на боковые стекла – через боковые и, частично, центральные сопла (с направляющими потока воздуха), к ногам – через отверстия в кожухе отопителя (при откинутой крышке). Для управления распределением воздушных потоков служат средний и нижний рычаги на центральной консоли панели приборов, а также направляющие центральных сопл и их регуляторы.

Система отопления – жидкостная, объединенная с системой охлаждения двигателя. Радиатор отопителя установлен в консоли панели приборов в пластмассовом кожухе и уплотнен по периметру поролоновой лентой. Нагрев воздуха зависит от степени открытия крана, регулирующего поток жидкости через радиатор. Кран установлен на входе в радиатор и управляется верхним рычагом на центральной консоли.

Электродвигатель вентилятора МЭ-255 – коллекторный, постоянного тока, с возбуждением от постоянных магнитов. Частота вращения вентилятора регулируется трехпозиционным переключателем на панели приборов. В зависимости от выбранной скорости электродвигатель подключается к бортовой сети автомобиля напрямую (большая частота) или через дополнительный резистор (малая частота). Частота вращения вала электродвигателя с крыльчаткой при напряжении 12 В и температуре воздуха 25±10°С – 3000±150 мин –1 . Потребляемая сила тока при максимальной частоте вращения – не более 4,5 А.

Крыльчатка вентилятора закреплена на валу электродвигателя. Электродвигатель ремонту не подлежит при выходе из строя его заменяют.

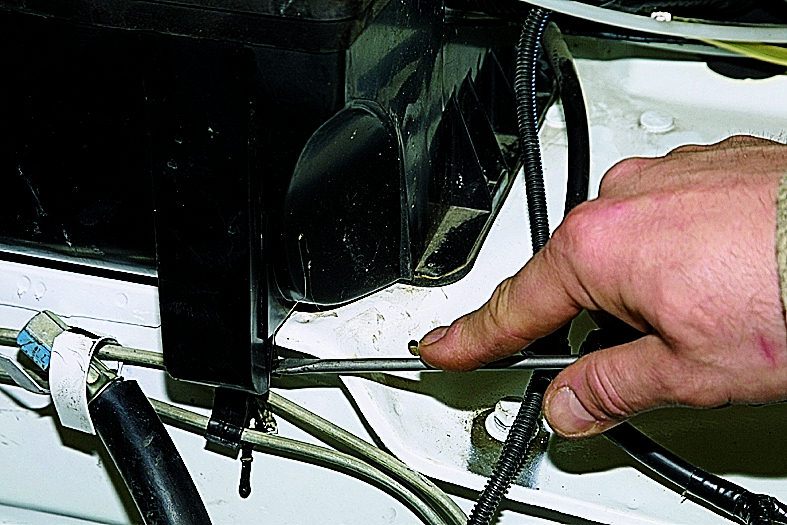

При попадании дождевой воды через отопитель в салон прочищаем водосливное отверстие коробки воздухопритока.
