Снимаем крышку головки блока цилиндров (см. Замена прокладки крышки головки блока цилиндров).
Проворачиваем коленчатый вал по часовой стрелке до момента совпадения метки на звездочке распределительного вала с меткой на корпусе подшипников распределительного вала (см. Регулировка тепловых зазоров в клапанном механизме карбюраторного двигателя).
Снимаем кожух вентилятора карбюраторного двигателя (см. Снятие кожуха вентилятора карбюраторного двигателя).
Снимаем ремень привода насоса охлаждающей жидкости (см. Регулировка натяжения и замена ремня привода насоса охлаждающей жидкости).
Снимаем шкив коленчатого вала (см. Замена переднего сальника коленчатого вала).
Расконтриваем и отворачиваем болт крепления звездочки распределительного вала, ослабив натяжение цепи, снимаем звездочку с цепью (см. Снятие распределительного вала и рычагов привода клапанов карбюраторного двигателя).
Снимаем цепь со звездочки распределительного вала.
Отворачиваем три болта крепления поддона картера к крышке привода распределительного вала (см. Снятие поддона картера и масляного насоса двигателя на автомобиле). Для наглядности операции по снятию цепи показываем на демонтированном двигателе.
|

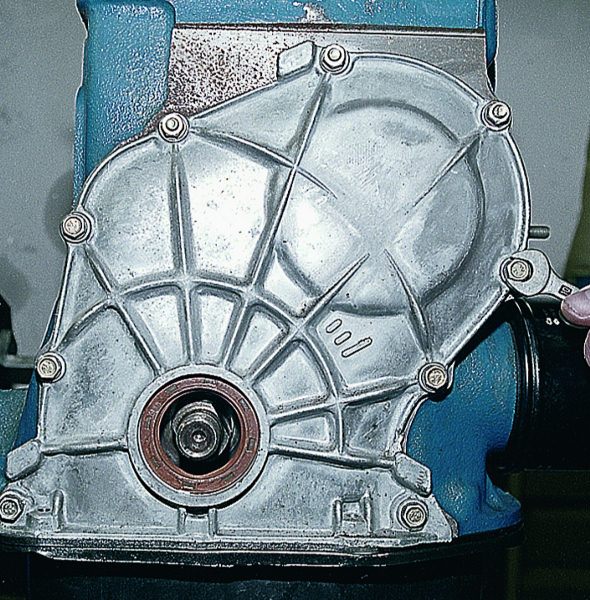

Ключом «на 10» отворачиваем три гайки и шесть болтов крепления крышки привода распределительного вала к блоку цилиндров.
|
|

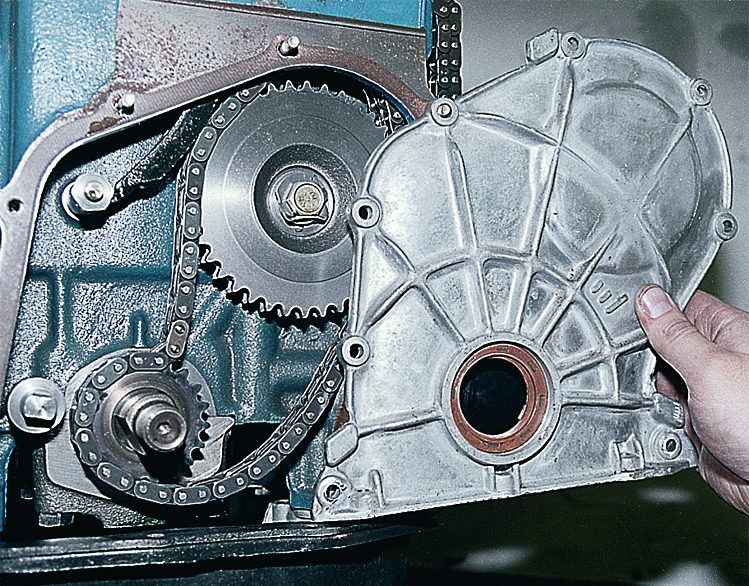

Снимаем крышку привода распределительного вала.
|
|

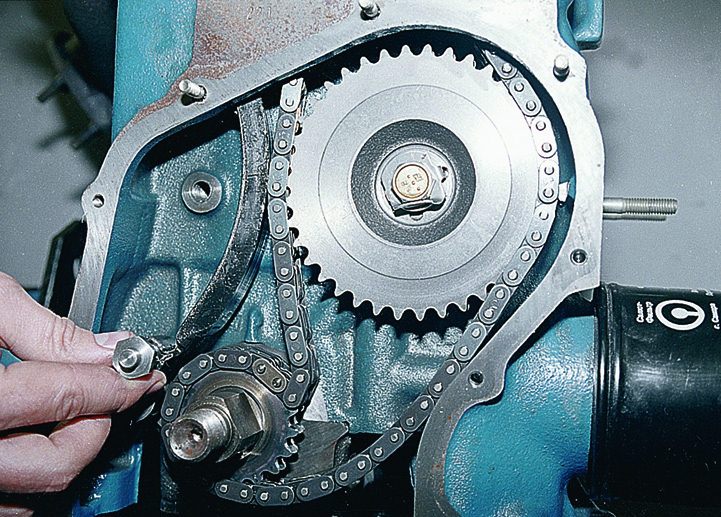

Ключом «на 17» отворачиваем болт крепления башмака натяжителя...
|
|
...и снимаем башмак.
|
|

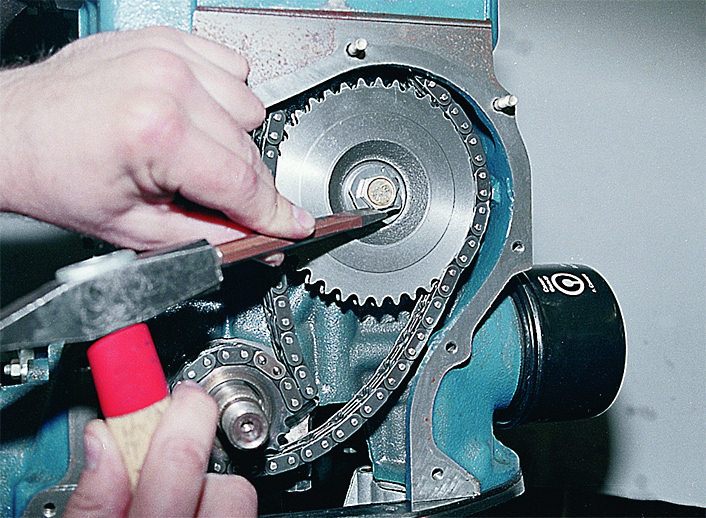

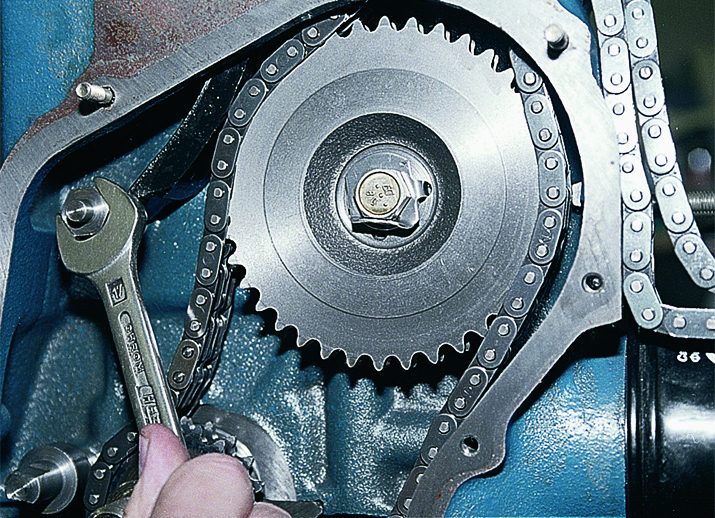

Зубилом отгибаем край стопорной шайбы болта крепления звездочки привода масляного насоса.
|
|

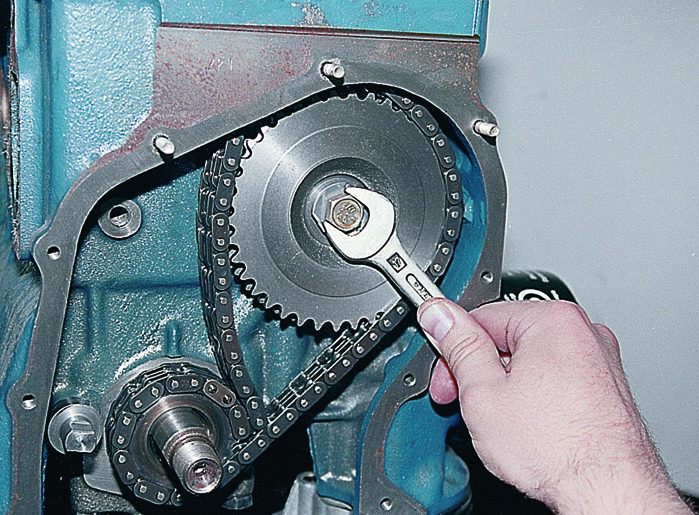

Ключом «на 17» отворачиваем болт крепления звездочки привода масляного насоса.
|
|

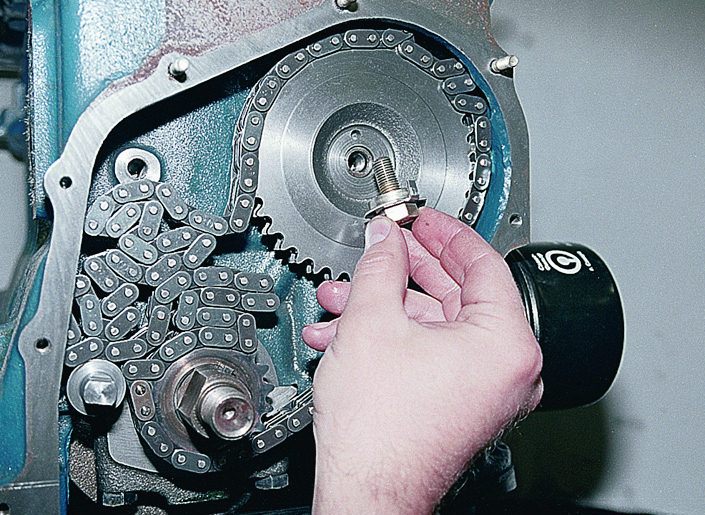

Снимаем болт с шайбами.
|
|
Снимаем звездочку.
|
|

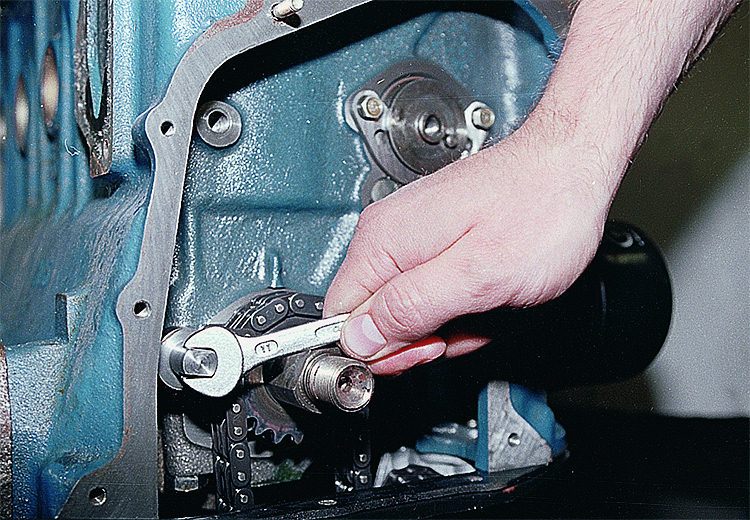

Ключом «на 10» отворачиваем ограничительный палец цепи и снимаем его.
|

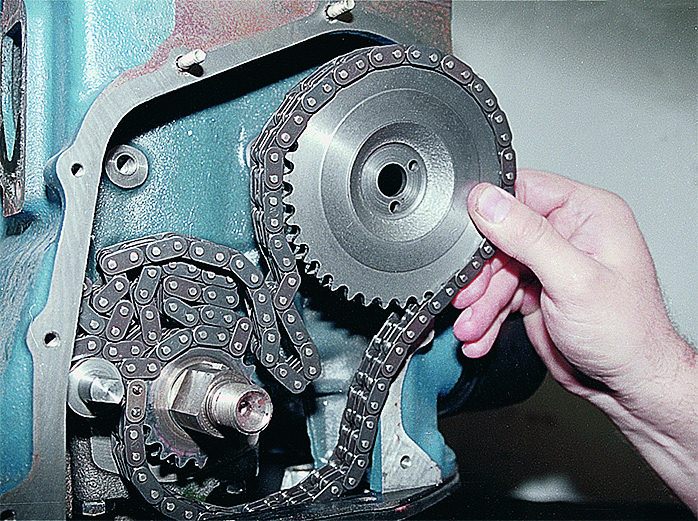

Вынимаем цепь привода распределительного вала.
Звездочку с носка коленчатого вала снимаем так же, как на впрысковом двигателе (см. Снятие цепи и звездочек привода распределительного вала впрыскового двигателя).
|

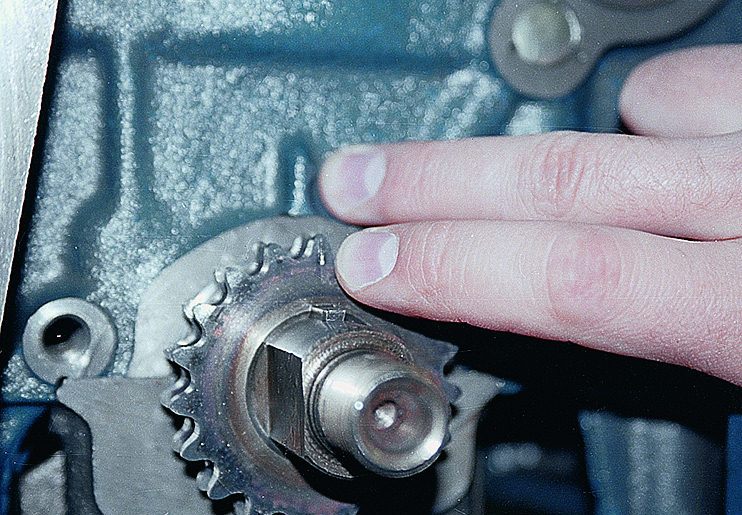

Перед установкой цепи совмещаем метку на звездочке коленчатого вала с меткой на блоке цилиндров,...
|
...а метку на звездочке распределительного вала с меткой на корпусе подшипников.
Устанавливаем детали привода распределительного вала в обратной последовательности.
Установив цепь, натягиваем ее (см. Регулировка натяжения цепи привода распределительного вала карбюраторного двигателя).
Провернув коленчатый вал по часовой стрелке на два оборота, проверяем совпадение установочных меток.
Регулируем угол опережения зажигания.
|
