3.21. Снятие ресивера впрыскового двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем трос привода дроссельной заслонки от шкива дроссельного узла (см. Снятие троса и педали привода дроссельной заслонки).

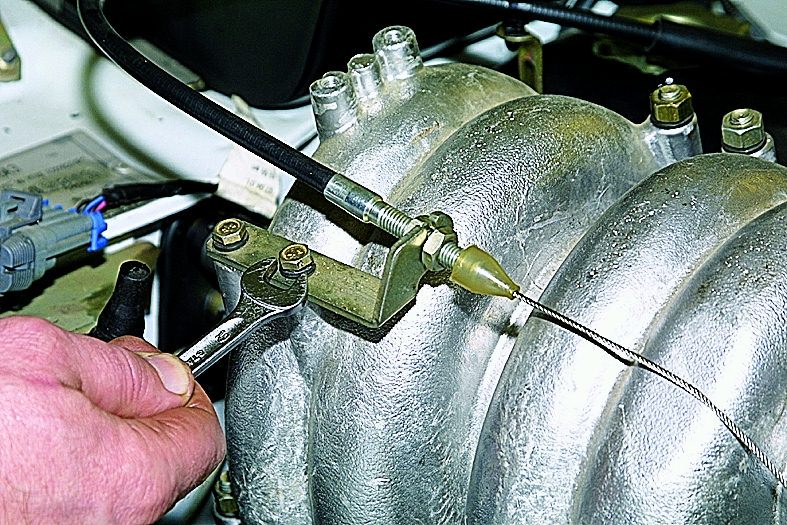

Ключом «на 10» отворачиваем два болта крепления к ресиверу кронштейна троса привода дроссельной заслонки...

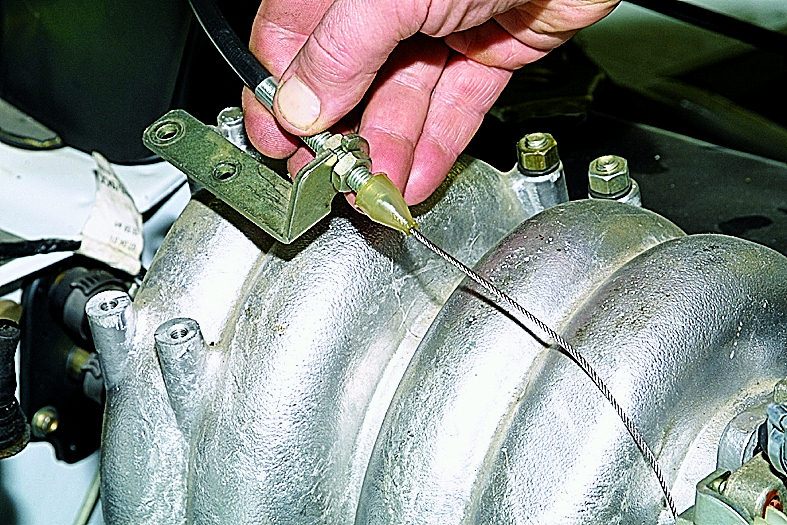

...и снимаем кронштейн с тросом.

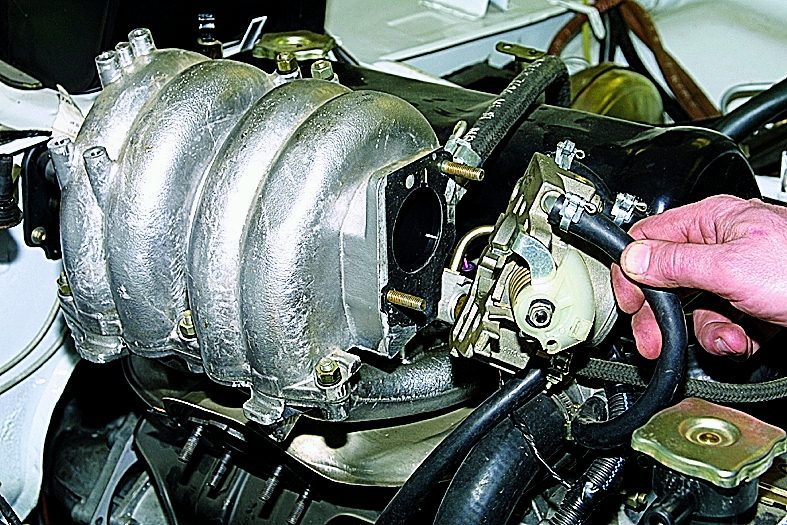

Снимаем с ресивера дроссельный узел, не отсоединяя от узла шланги подвода и отвода охлаждающей жидкости, вентиляции картерных газов и продувки адсорбера (см. Снятие дроссельного узла).

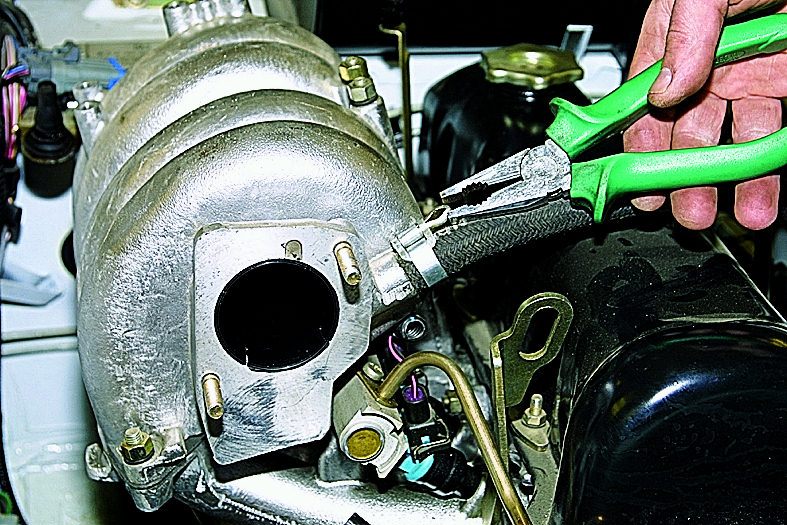

Пассатижами ослабляем хомут крепления шланга вакуумного усилителя тормозов к патрубку ресивера...

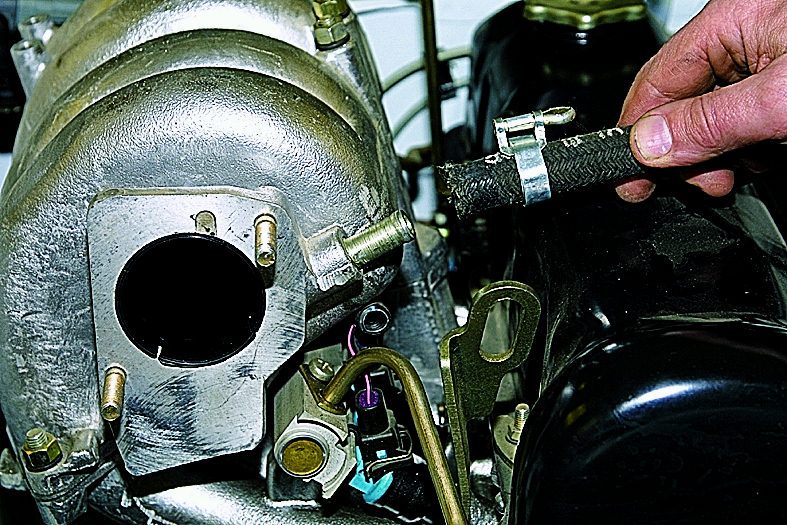

...и снимаем шланг с патрубка.

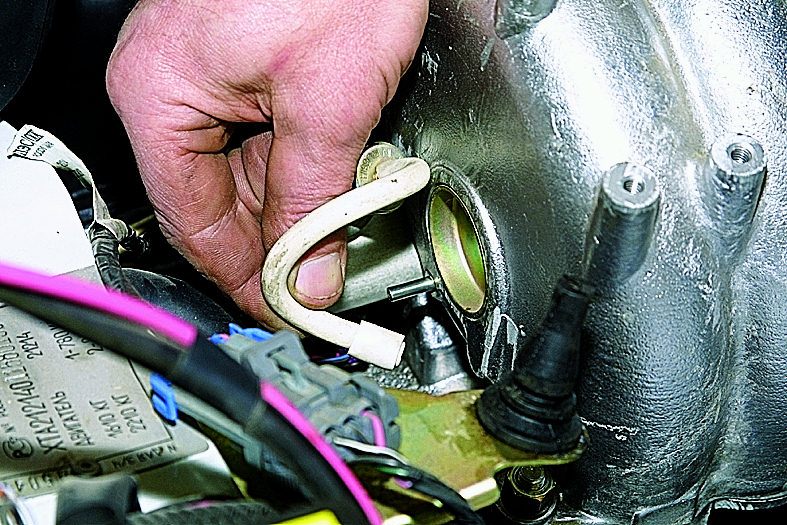

Отсоединяем шланг регулятора давления топлива.

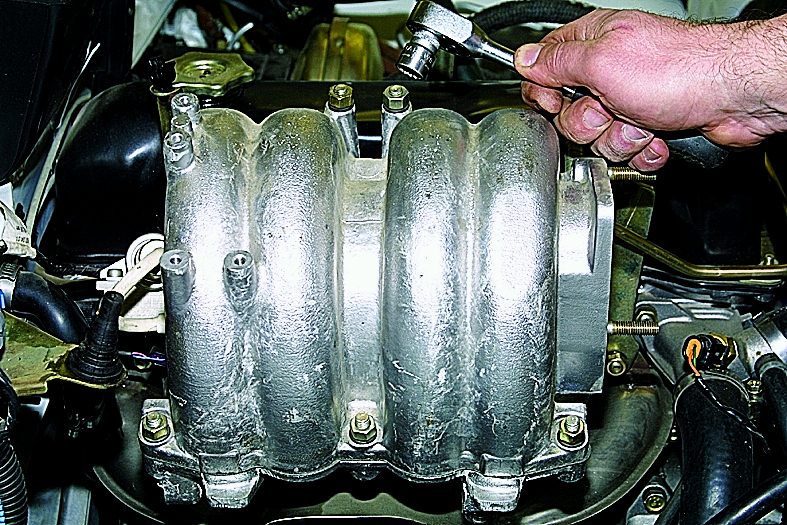

Головкой «на 13» отворачиваем пять гаек крепления ресивера к впускной трубе.

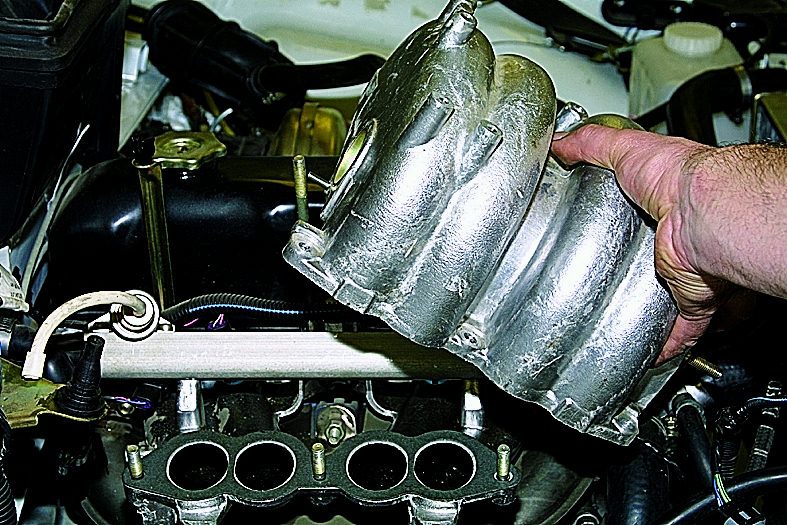

...и снимаем ресивер со шпилек трубы.

Снимаем уплотнительную прокладку.

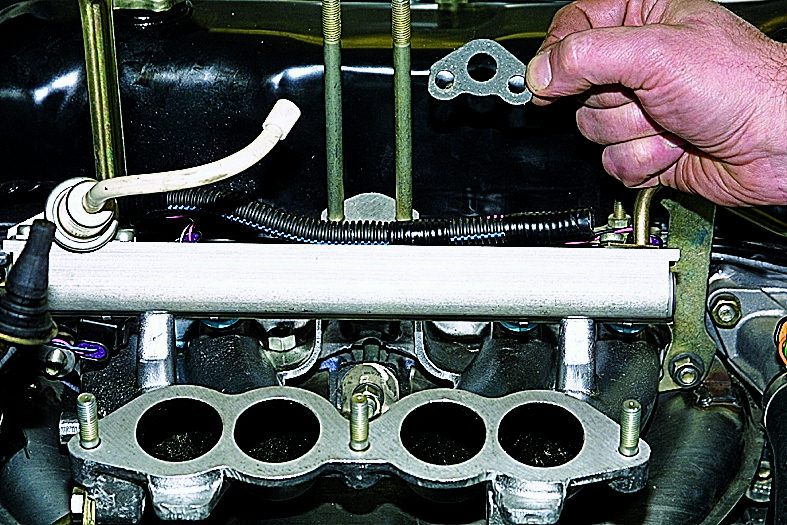

На высоких шпильках впускной трубы установлена дистанционная прокладка.

Устанавливаем ресивер в обратной последовательности.
