4.9. Снятие кожуха вентилятора карбюраторного двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Работу проводим для демонтажа радиатора, снятия крыльчатки и насоса охлаждающей жидкости.

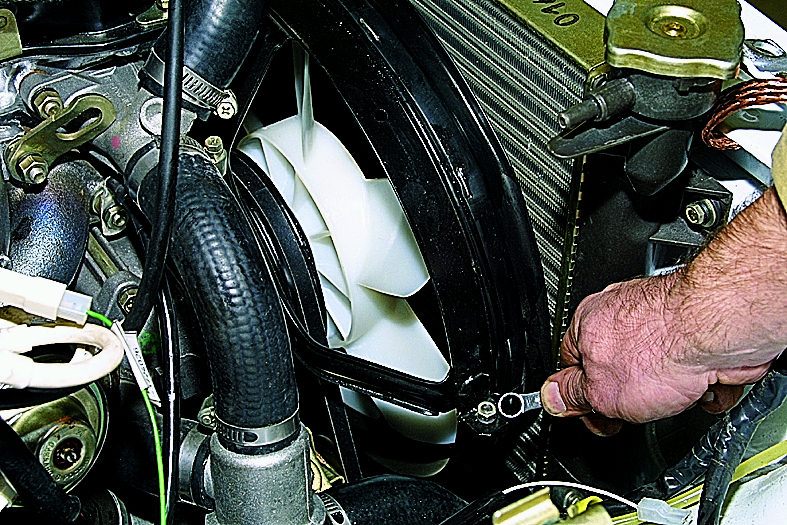

Накидным ключом «на 10» отворачиваем две гайки шпилек, соединяющих части кожуха.

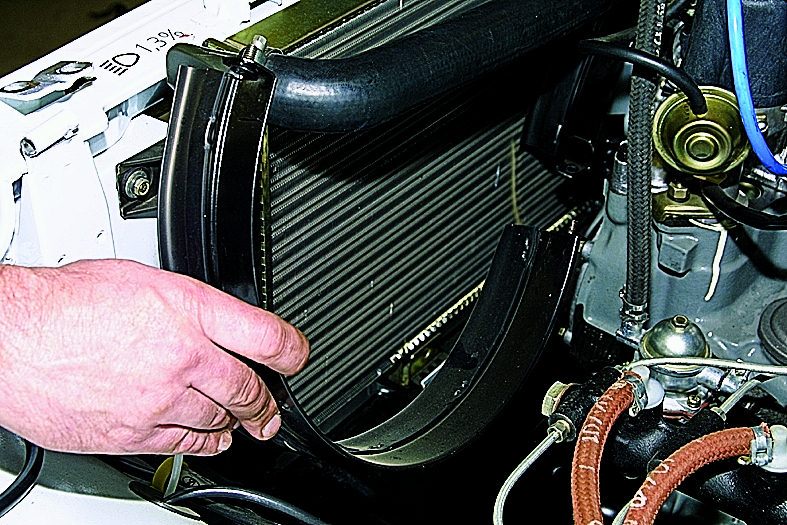

Снимаем нижний кожух.

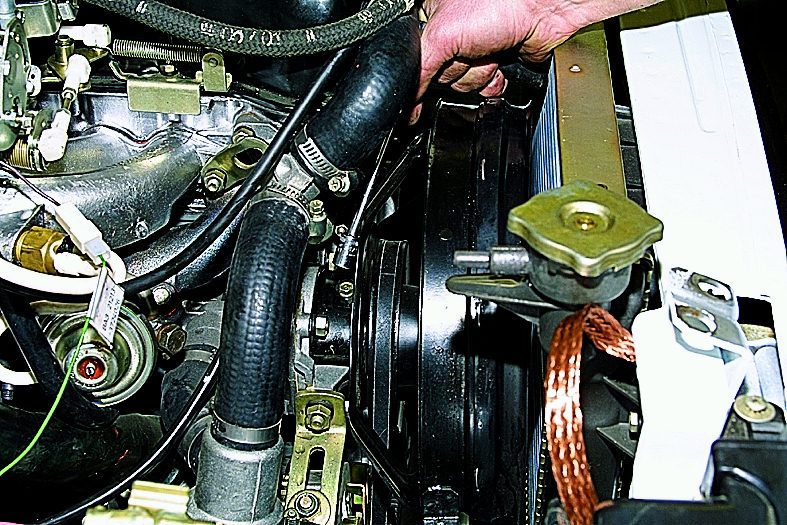

Головкой «на 10» с удлинителем отворачиваем болт крепления верхнего кожуха к кронштейну.

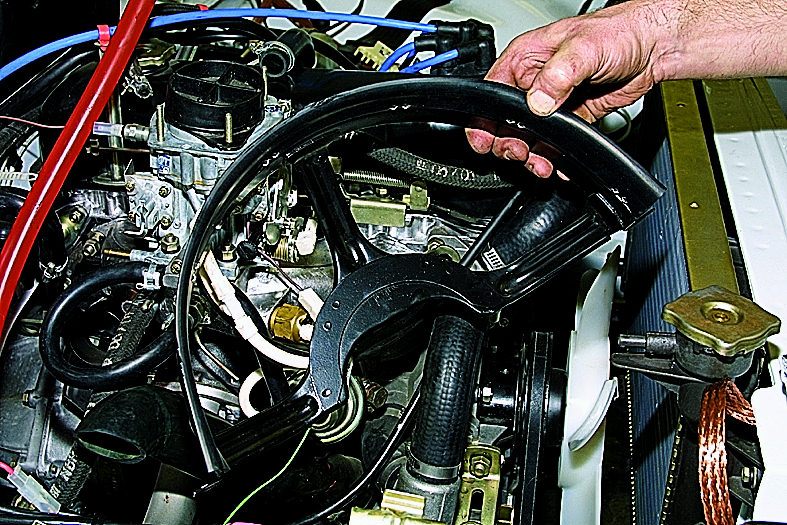

Снимаем верхний кожух.

Устанавливаем кожух вентилятора в обратной последовательности.

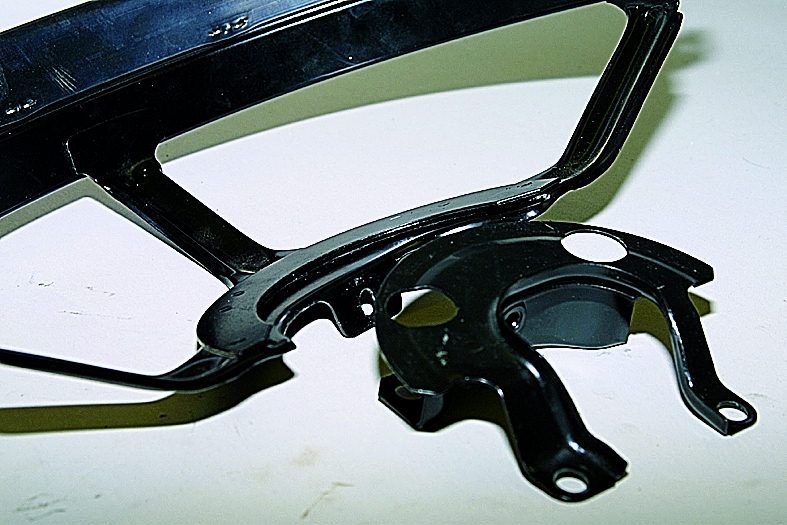

При установке обратите внимание на то, что верхний кожух...

…своим пазом должен быть надет на полукруглый выступ кронштейна. (Детали сняты с двигателя для наглядности.)
