5.2.5. Снятие топливного бака

 ПОРЯДОК ВЫПОЛНЕНИЯ

В баке должно быть минимальное количество топлива.

Отсоединяем «минусовой» провод от аккумуляторной батареи.
Снимаем крышку отсека топливного бака (см. Снятие электробензонасоса с датчиком уровня топлива).
Снимаем правую обивку боковины (см. Снятие обивок салона).
Отсоединяем электробензонасос от жгута проводов и трубопроводов (см. Снятие электробензонасоса с датчиком уровня топлива).
Отворачиваем и снимаем пробку топливного бака.

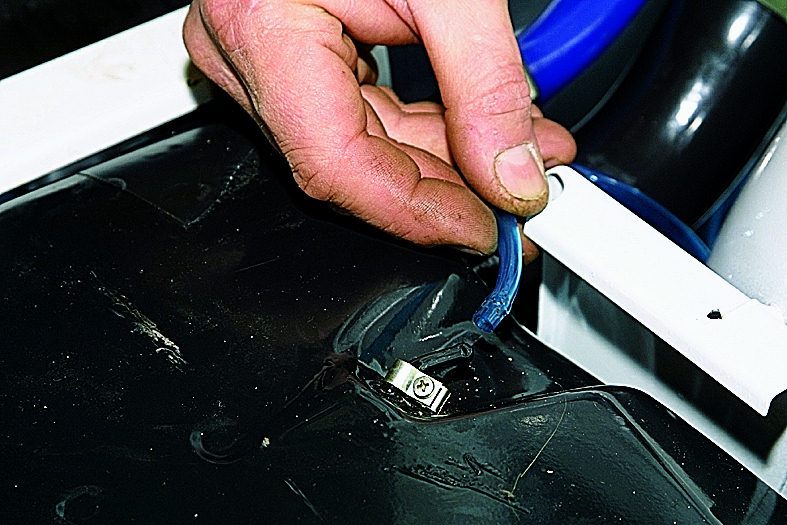

Крестообразной отверткой ослабляем хомут...

...и снимаем с правого штуцера пластиковый шланг вентиляции бака.

Аналогично отсоединяем шланг вентиляции бака от левого штуцера.

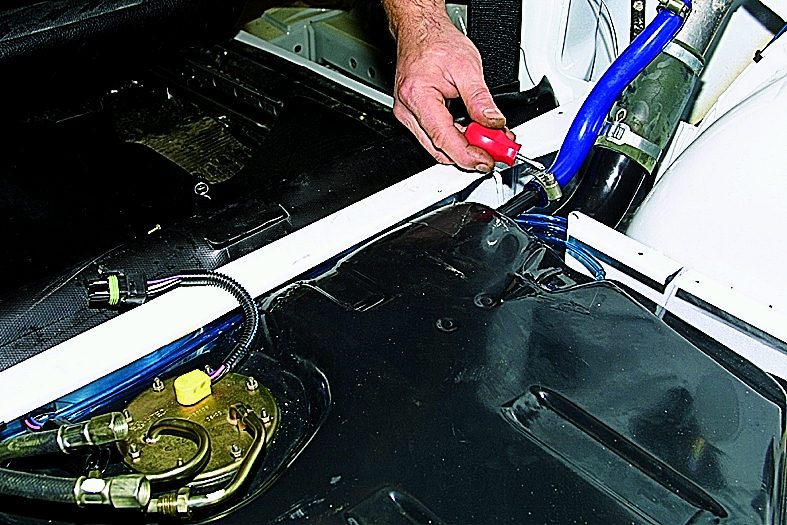

Крестообразной отверткой ослабляем хомут шланга топливного бака и наливной трубы...

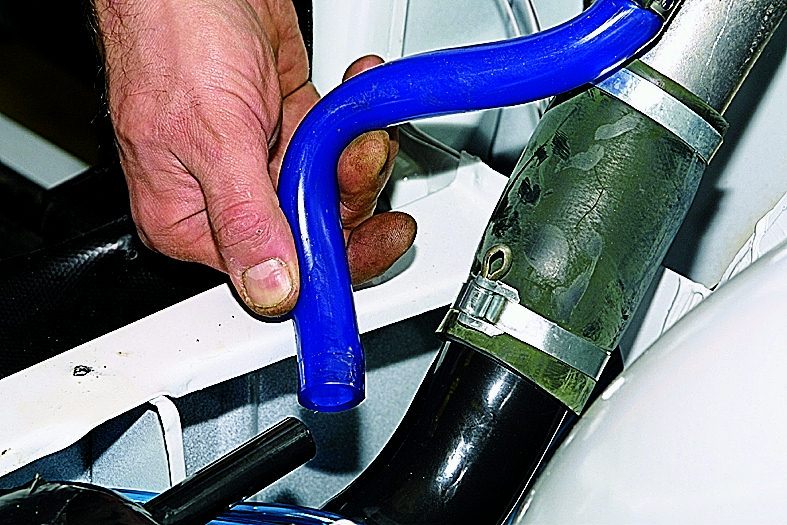

....и снимаем шланг со штуцера бака.

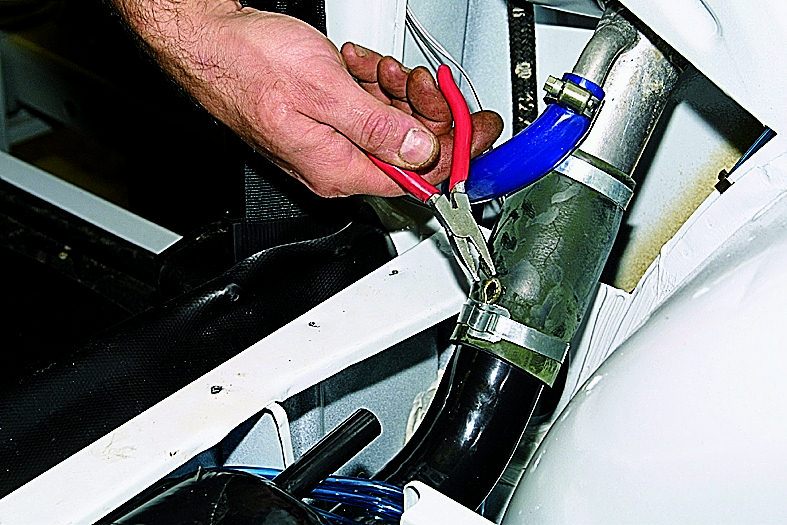

Пассатижами ослабляем хомут шланга наливной трубы.

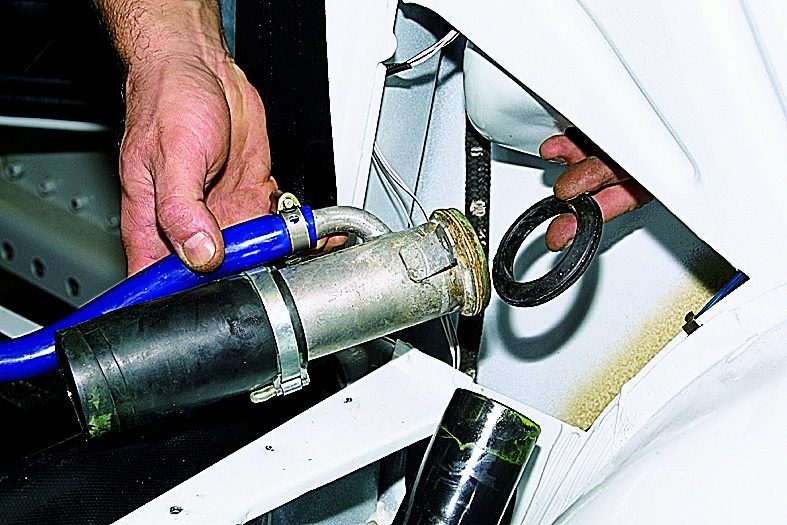

Снимаем наливную трубу со шлангами и резиновое уплотнительное кольцо.

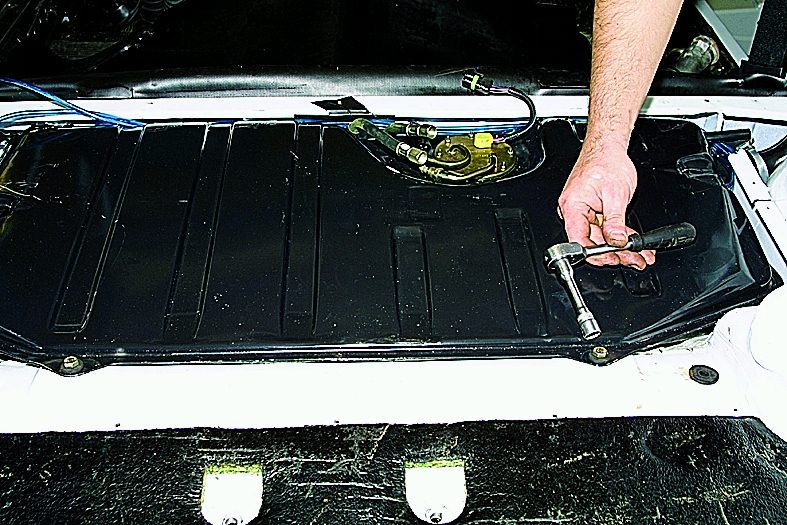

Головкой «на 13» отворачиваем два болта заднего крепления топливного бака...

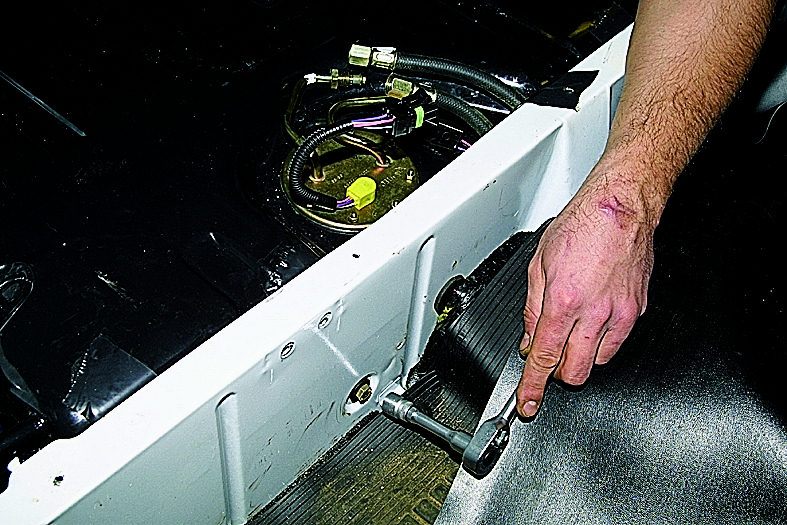

...и два болта переднего крепления бака к поперечине.

Сдвинув назад,...

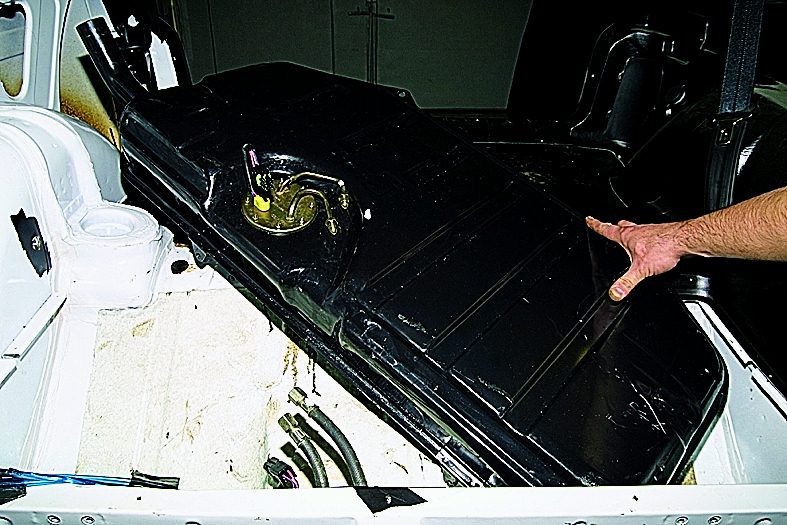

...вынимаем топливный бак.

Перед установкой бака крепим пластиковые шланги вентиляции бака к верхней части поперечины липкой лентой, чтобы бак не передавил шланги.
