6.5. Разборка датчика-распределителя зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

Снимаем датчик-распределитель зажигания (см. Снятие датчика-распределителя зажигания).
Снимаем ротор датчика-распределителя (см. Снятие ротора датчика-распределителя зажигания).

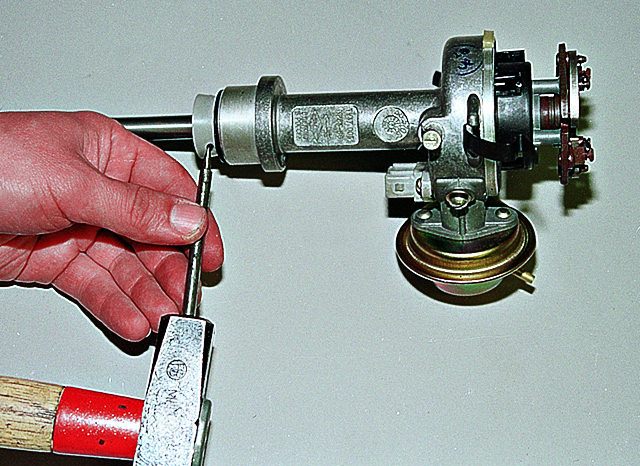

Тонким бородком выбиваем штифт…

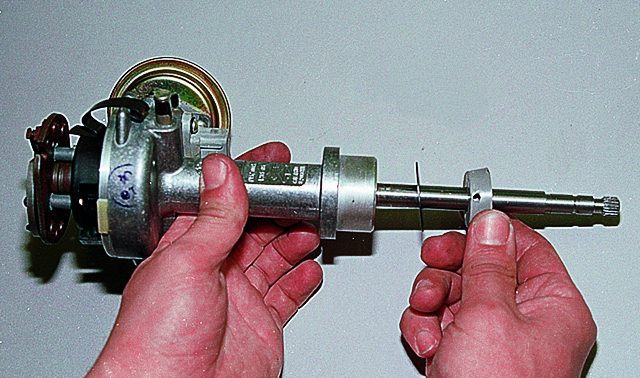

…и снимаем с валика маслоотражатель и шайбу.

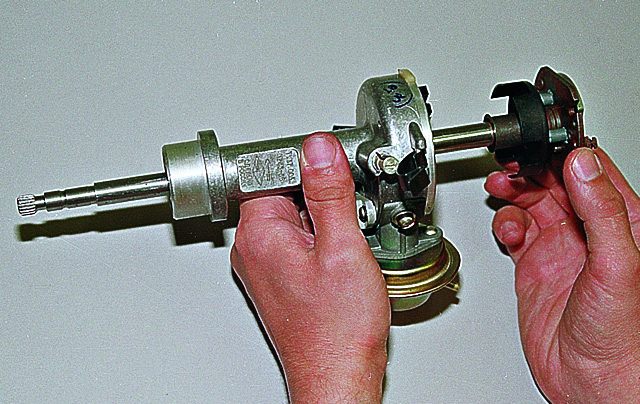

Вынимаем валик из корпуса распределителя.

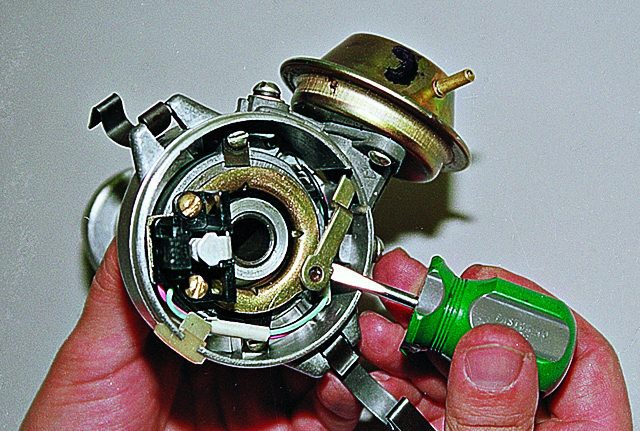

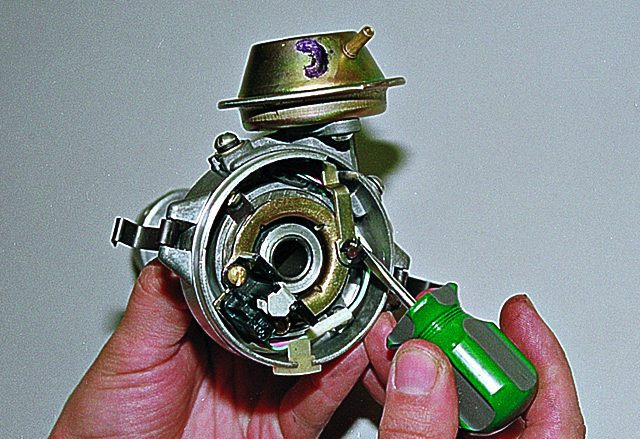

Поддев тонкой отверткой, снимаем стопорную шайбу тяги вакуумного регулятора опережения зажигания.

Поддеваем отверткой тягу регулятора и снимаем ее со штифта поворотной пластины.

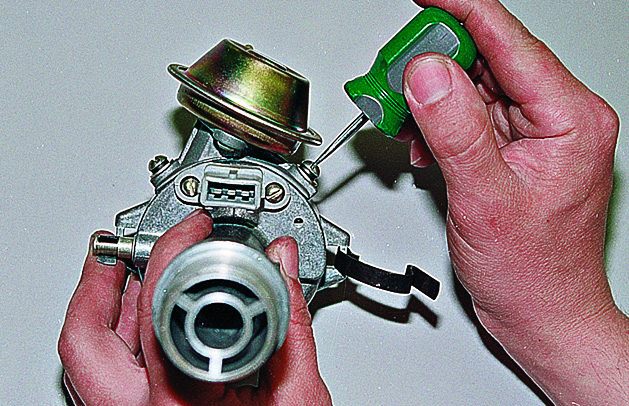

Шлицевой отверткой отворачиваем два винта крепления вакуумного регулятора опережения зажигания.

Этот винт фиксирует провода датчика от перемещений вверх удлиненным концом без резьбы.

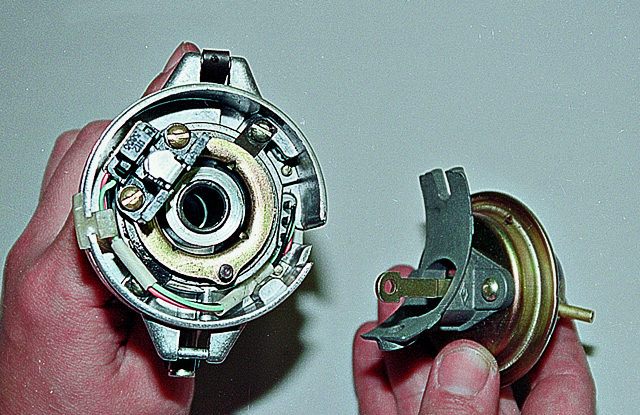

Снимаем вакуумный регулятор.

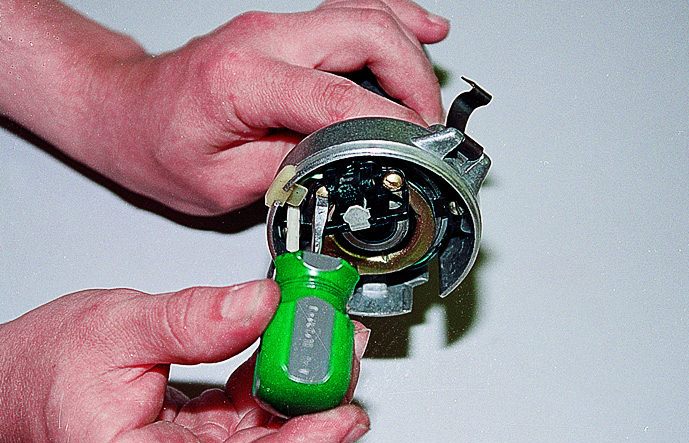

Шлицевой отверткой отворачиваем два винта крепления бесконтактного датчика.

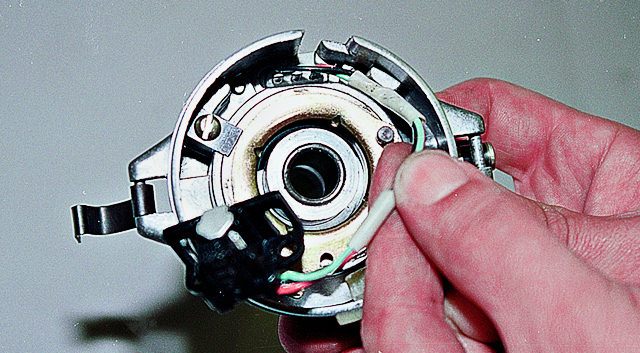

Освобождаем жгут проводов бесконтактного датчика.

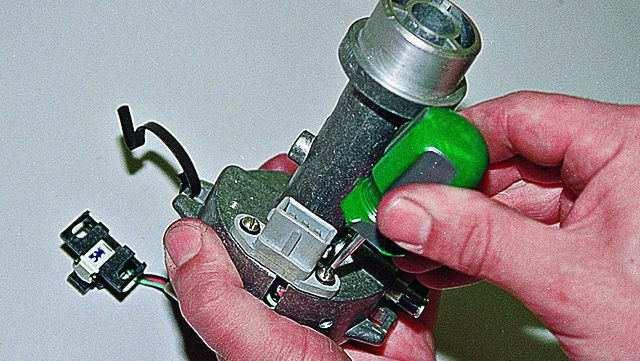

Шлицевой отверткой отворачиваем два винта крепления разъема датчика…

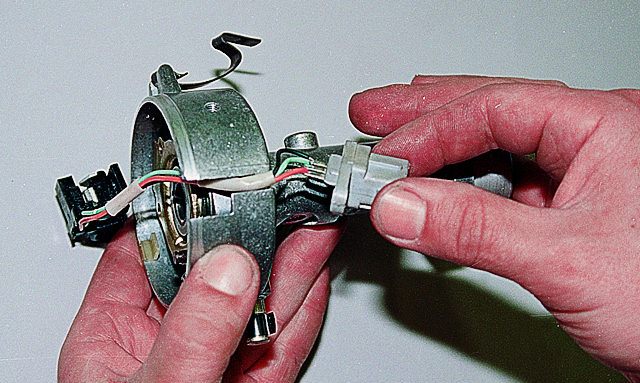

…и снимаем датчик с проводами и разъемом.

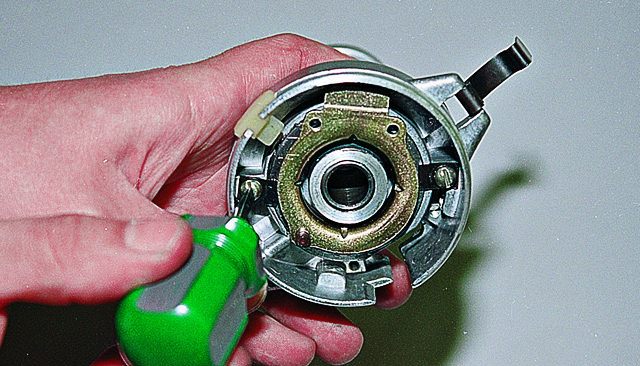

Шлицевой отверткой отворачиваем два винта крепления поворотной пластины…

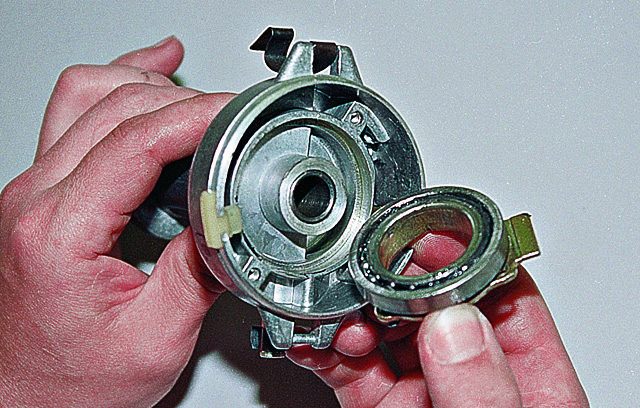

…и вынимаем поворотную пластину с подшипником.

Собираем датчик-распределитель зажигания в обратном порядке.
