7.13. Снятие модуля зажигания

 ПОРЯДОК ВЫПОЛНЕНИЯ

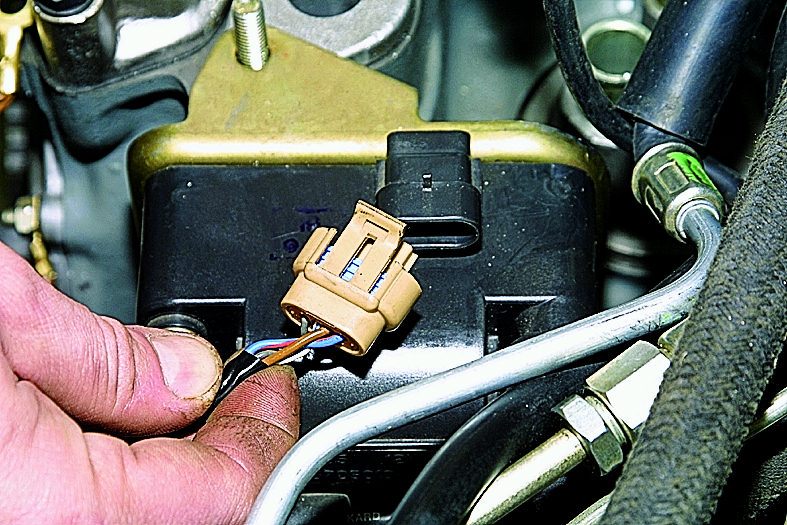

Отсоединяем от модуля зажигания разъем...

...и высоковольтные провода.

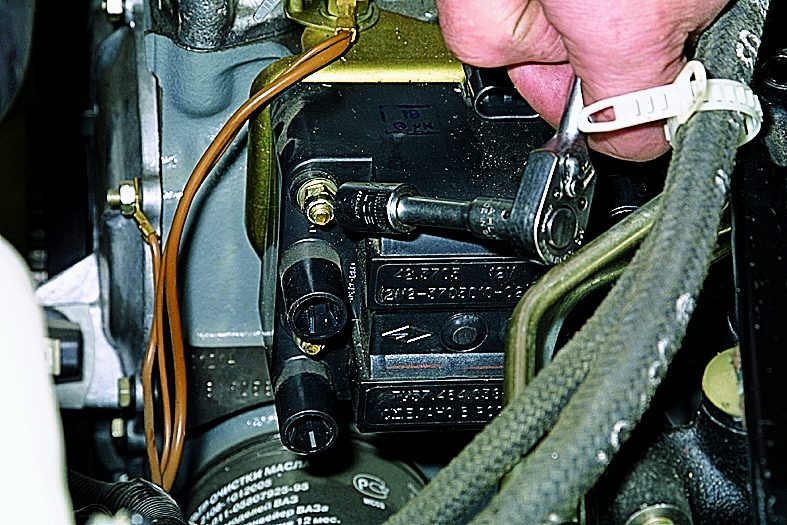

Головкой «на 10» отворачиваем три гайки крепления модуля зажигания к кронштейну.

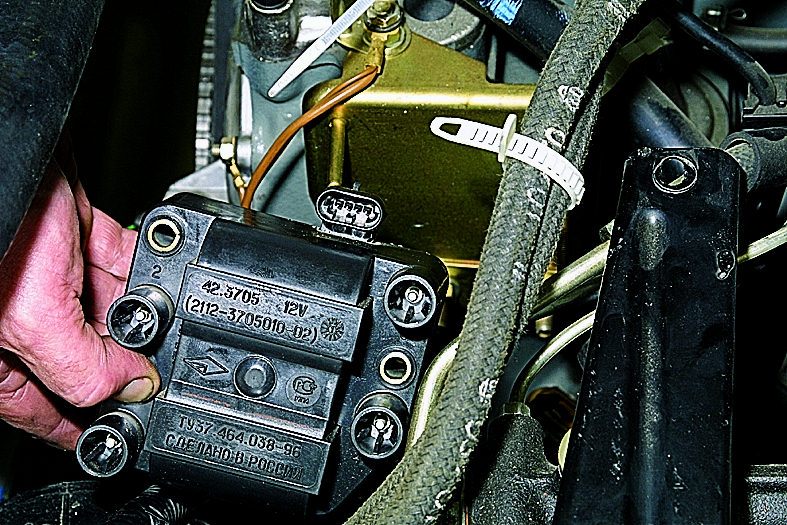

Снимаем модуль зажигания со шпилек кронштейна.

На модуле отлиты номера цилиндров.

Устанавливаем модуль зажигания в обратной последовательности.
