7.3. Замена реле системы управления двигателя

 ПОРЯДОК ВЫПОЛНЕНИЯ

Отсоединяем «минусовой» провод аккумуляторной батареи.
Блок реле системы управления двигателем расположен в салоне автомобиля под панелью приборов ниже блока предохранителей системы электрооборудования автомобиля.

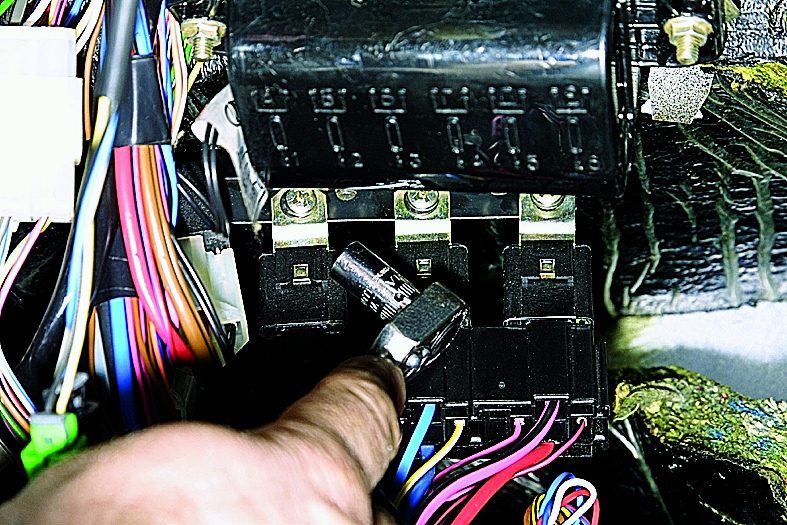

Головкой «на 10» отворачиваем две гайки крепления блока реле.

Снимаем «массовый» провод с левой шпильки крепления блока реле.

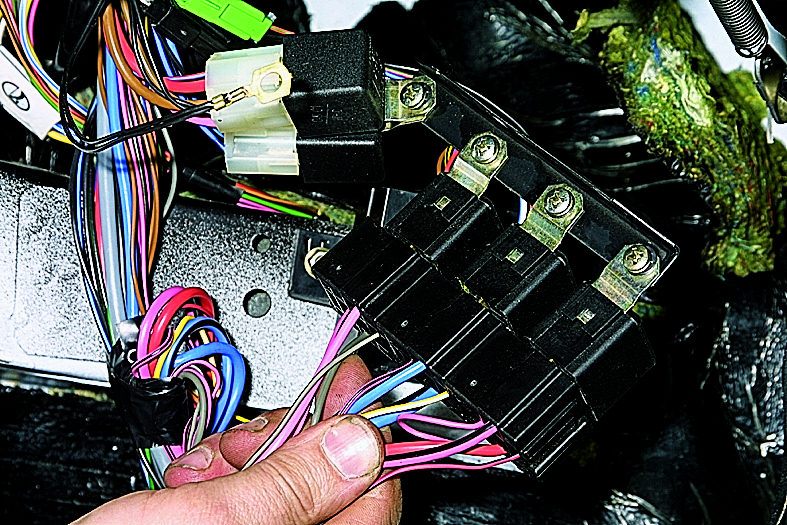

Снимаем блок реле со шпилек.

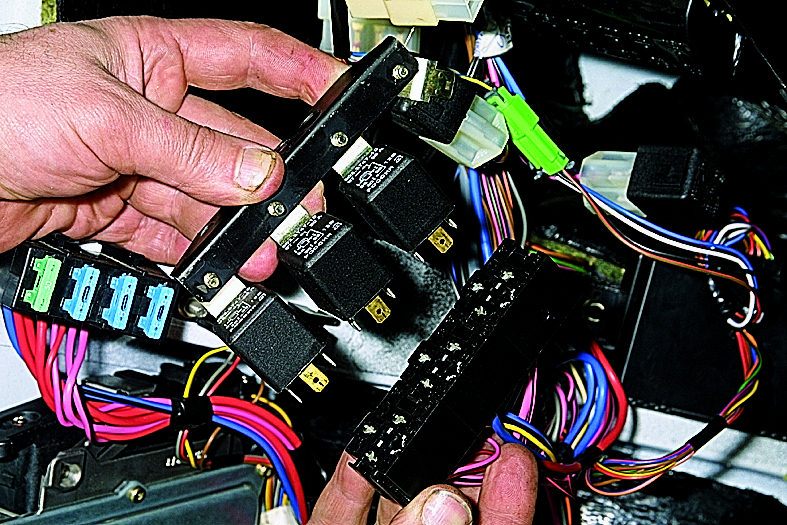

Отсоединяем общий разъем трех реле системы управления двигателем.

Заменив реле, устанавливаем блок реле в обратной последовательности.
