11.3. Снятие и установка накладок рамы ветрового стекла

Вам потребуются: отвертки с плоским и крестообразным лезвием, ключ «на 10».
1. Снимите рычаги переднего стеклоочистителя (см. «Снятие, разборка и установка очистителя ветрового стекла»).
2. Отсоедините трубку форсунок омывателя ветрового стекла от насоса омывателя (см. «Снятие и установка бачка омывателя»).
Снятие и установка накладок рамы ветрового стекла
Снятие и установка накладок рамы ветрового стекла

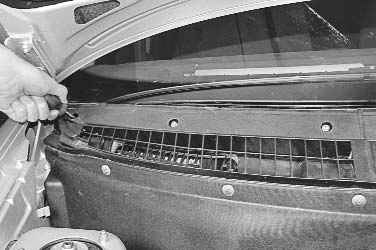

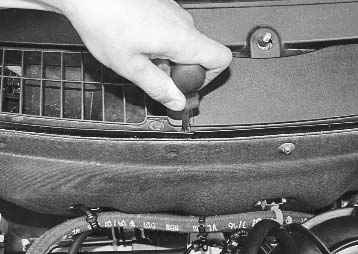

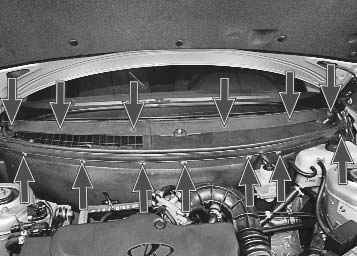

3. Для снятия накладок рамы потребуется вывернуть семь винтов крепления к ним шумоизоляционной обивки и шесть винтов крепления накладок к кузову.

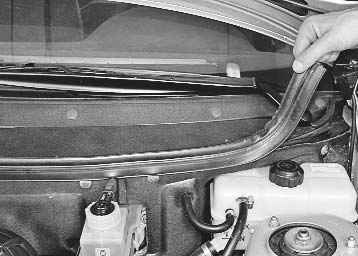

4. Снимите уплотнитель капота.
Снятие и установка накладок рамы ветрового стекла
Снятие и установка накладок рамы ветрового стекла

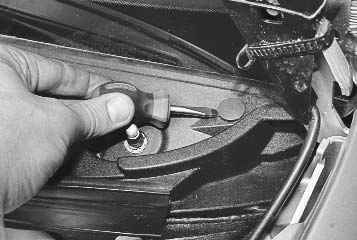

5. Выверните винт, стягивающий левую и правую накладки.

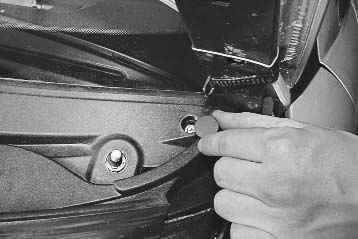

6. Подденьте отверткой…
Снятие и установка накладок рамы ветрового стекла
Снятие и установка накладок рамы ветрового стекла
7. …и извлеките заглушки винтов крепления накладок к кузову.
8. Выверните винты крепления накладок к кузову.
Снятие и установка накладок рамы ветрового стекла
Снятие и установка накладок рамы ветрового стекла

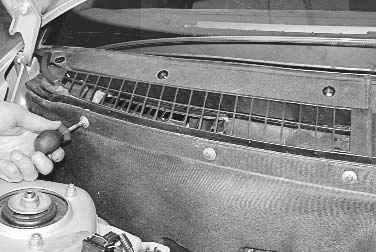

9. Выверните винты крепления шумоизоляционной обивки к накладкам рамы…

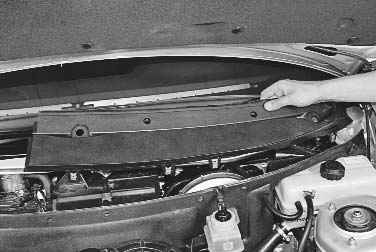

10. …и снимите левую…
Снятие и установка накладок рамы ветрового стекла

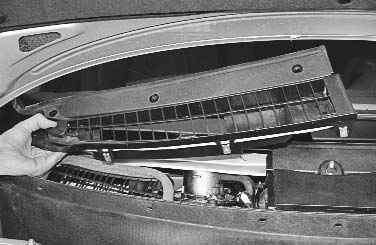

11. …и правую накладки.
12. Установите снятые детали в последовательности, обратной снятию.
